طريقة التعديل على STRZ2154
السلام عليكم

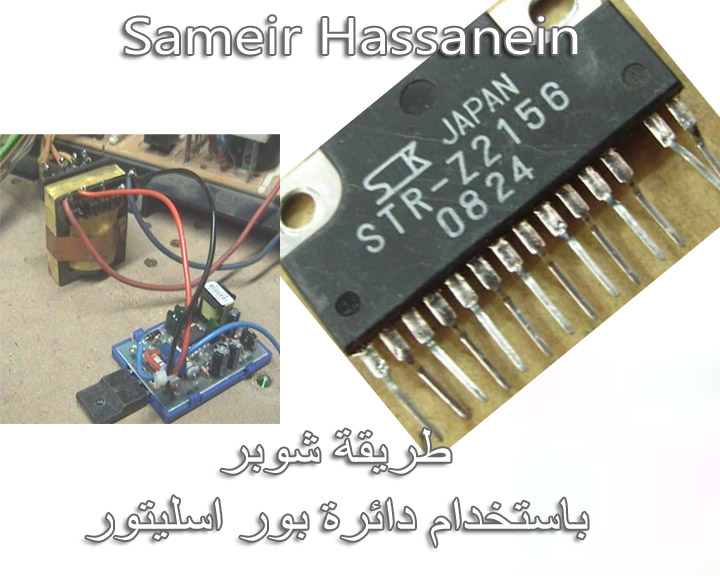

موضوع قديم ولاكن لمن يحتاج الى شرح التعديل طريقة التعديل على بور التوشيبا باستخدام شوبر بديل STRZ2154 طريقة التعديدل نظرا لعدم توافر قطع الغيار ولسهولة اصلاح البور هناك عدة طرق للتعديل وهذه طريقة سهلة يمكن للجميع تنفيذها . سنستخدم فى التعديل دائرة بور اسليتور ومحول شوبر  الشوبر المستخدم لتلفزيون سامسونج اولا يتم تحديد اطراف الدخول واطراف الخروج استخدم محول مجهز بخرج ملفين فقط لسهولة العمل ملف ل 12فولت ملف ل 110 فولت   ********************** هنا يتم نزع ال STR من مكانه اماكن التوصيل كما بالصورة   ************************ هنا توضيح اطراف التوصيل على الشاشيه طرفين 12 فولت على الشاشيه طرفين 110 فولت على الشاشيه   ********************** توصيل الشوبر ب 300 فولت  اطراف الخرج 12 فولت و 110 فولت  ******************************** طريقة التوصيل لدائرة اسليتور هنا يتم التعامل مع الدائرة مثل تركيبها فى اى تلفزيون ضبط الفولت على حسب جهد التلفزيون التحكم من الفوليوم لدائرة البور اسلتور   هنا تم عمل كل التوصيلات باسلاك خارجية لسهولة الشرح وللفنى يمكنك عمل كل ما سبق على الشاشيه وبدون اسلاك وتركيب الشوبر على الشاشيه مكان القديم ****************************** اتمنى ان ينال الشرح اعجابكم مع تحيات سمير حسانين مصر - المنصورة -ميت سلسيل طريقة التعديل على بور التوشيبا باستخدام شوبر بديل STRZ2154 |
| اعلانات |
|
||||||
التعديل الأخير تم بواسطة : حمو حشيش بتاريخ 27-12-2017 الساعة 12:51 AM |
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |
|
|
|
|||||
|
|
|
||||||
|
اللهم انتصر لنا انتصارك لأحبابك على أعدائك اللهم لا تمكن الأعداء فينا ولا تسلطهم علينا بذنوبنا ..
|
|
||||||
|
السلام عليكم جزاك الله خيرا اخي سمير بارك الله بك   تقبل تحياتي |
