الى الاستاذ سعيد قادر

[natiwan]

الاستاذ سعيد بارك الله في جهودك
سؤالي
كيف يربط جهاز قياس التيار المسحوب من محوله الشحن الى البطاريه حتي يمكنني
ان اعرف ان عمليه الشحن اكتملت
علما اني اريد ان اربط جهاز اميتر والذي يستخدم في السيارات القديمه وكيف احدد المقاومه التي تربط مع الاميتر

[natiwan]

عسى ان يكون المانع خير يا استاذ سعيد

[حيدر علاج حسن]

عزيزي يمكنك توصيل جهاز اميتر 25 امبير DC جاهز . و لن تحتاج الى اي اضافات اخرى

[سعيد قادر]

اهلا اخى العزيز اجابك استاذ حيدر

[عوني73]

ممكن ايضاً اضافة مقياس امبير AC قبل جسر التوحيد بما ان الشحن عن طريق محولة

[natiwan]

بارك الله بكم جميعا

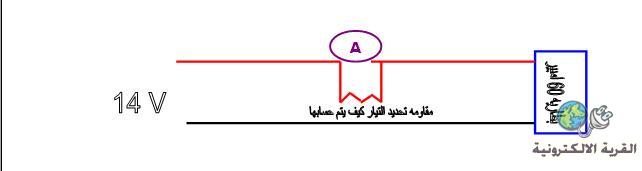

لاكن ماذا لو لم اجد الاميتر المناسب واردت ان اضيف مقاومه تحديد كيف يمكن تحديد قيمه هذه المقاومه

[Imozar]

تطبق قاون أوم .
أظن ان عناصر القانون هي :
- مقاومة التوازي المرسومة في دائرتك ولتكن R
- قيمة المقاومة الداخلية للامبيرمتر (لتكن R)
- التيار(i) الذي يتحمله الامبيرمتر ليقطع المؤشر المسافة من الصفر الى الحد الاعلى .
- قيمة شدة التيار (I) الذي تريد من الامبيرمتر ان يقيسه.

[Imozar]

تطبق قانون أوم .
أظن ان عناصر القانون هي :
- مقاومة التوازي المرسومة في دائرتك ولتكن R
- قيمة المقاومة الداخلية للامبيرمتر (لتكن r)
- التيار(i) الذي يتحمله الامبيرمتر ليقطع المؤشر المسافة من الصفر الى الحد الاعلى .
(i و r معطيات خاصة بالامبيرمتر لابد ان تكون على علم بها )
- قيمة شدة التيار (I) الذي تريد من الامبيرمتر ان يقيسه.
