احتراق اجهزة ال DC بسبب القطبية

[iiirrr]

الكثير من الاجهزة و المعدات التي تعمل على كهرباء ال DC
تحترق بمجرد عكس الفولطية الديسي المغذية لها"الموجب بدل السالب"

الحل سهل و هو وضع دايود بالاتجاه الامامي على التوالي مع القطب الموجب للجهاز,
فلو غذي الجهاز بفولطية معاكسة فان الدايود سيمنع مرور التيار و بالتالي حماية الجهاز

فلماذا لا يستعمل هذا الحل السهل لحماية الاجهزة ,هل هنالك مشكلة تقنية؟

[طارق الكترونك]

نعم صحيح وهذا مما اعاني منه انا شخصيا . لكن لماذا تضع دايود . ضع فيوز (مصهر) أفضل

[nazar sss]

في بعض دوائر الالكترونية تستخدم طريقة الدايود وهي ناجحة اذا كان الدايود يتحمل
التيار المار به

[iiirrr]

المشاركة الأصلية كتبت بواسطة طارق الكترونك

نعم صحيح وهذا مما ضع فيوز (مصهر) أفضل

الفيوز لا يصلح,لانه ممكن حتى لو انعكست قطبية الفولطية المغذية فان التيار قد يبقى ضعيف(الفيوز لا يتأثر),

المشاركة الأصلية كتبت بواسطة nazar sss

في بعض دوائر الالكترونية تستخدم طريقة الدايود وهي ناجحة اذا كان الدايود يتحمل
التيار المار به

اجهزة الديسي في معظمها لا تسحب اكثر من 2 امبير,اي ان الدايود يتحمل
كذلك فان الفولطية العكسية ستكون لن تكون اكثر 50 فولط اي ان الدايود يتحمل ايضا

[سعيد قادر]

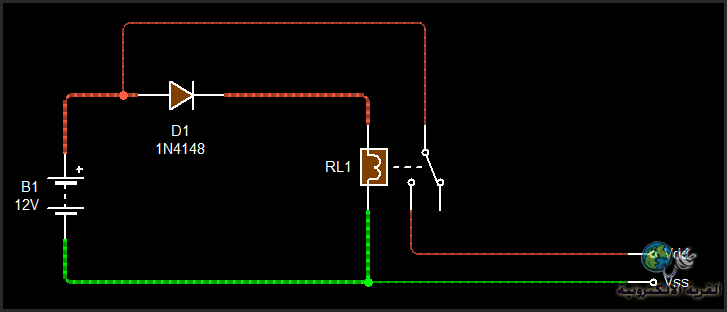

يمكننا ايضا ان نستعمل هذا الدائرة البسيطة يمكننا تمرير حتى 50 امبير بهذا الدائرة

[iiirrr]

المشاركة الأصلية كتبت بواسطة سعيد قادر

يمكننا ايضا ان نستعمل هذا الدائرة البسيطة يمكننا تمرير حتى 50 امبير بهذا الدائرة


[/

لم افهم كيف تعمل هذه الدائرة ممكن توضيح؟

[سعيد قادر]

ركز على الموجب والطرف المتغير فى الريلاى وستفهم الفكرة طبعا السالب مشترك بين الدخل والخرج

[iiirrr]

انظروا لهذه الطريقة كم هي بسيطة
