[نور الهدى N]

السلام عليكم

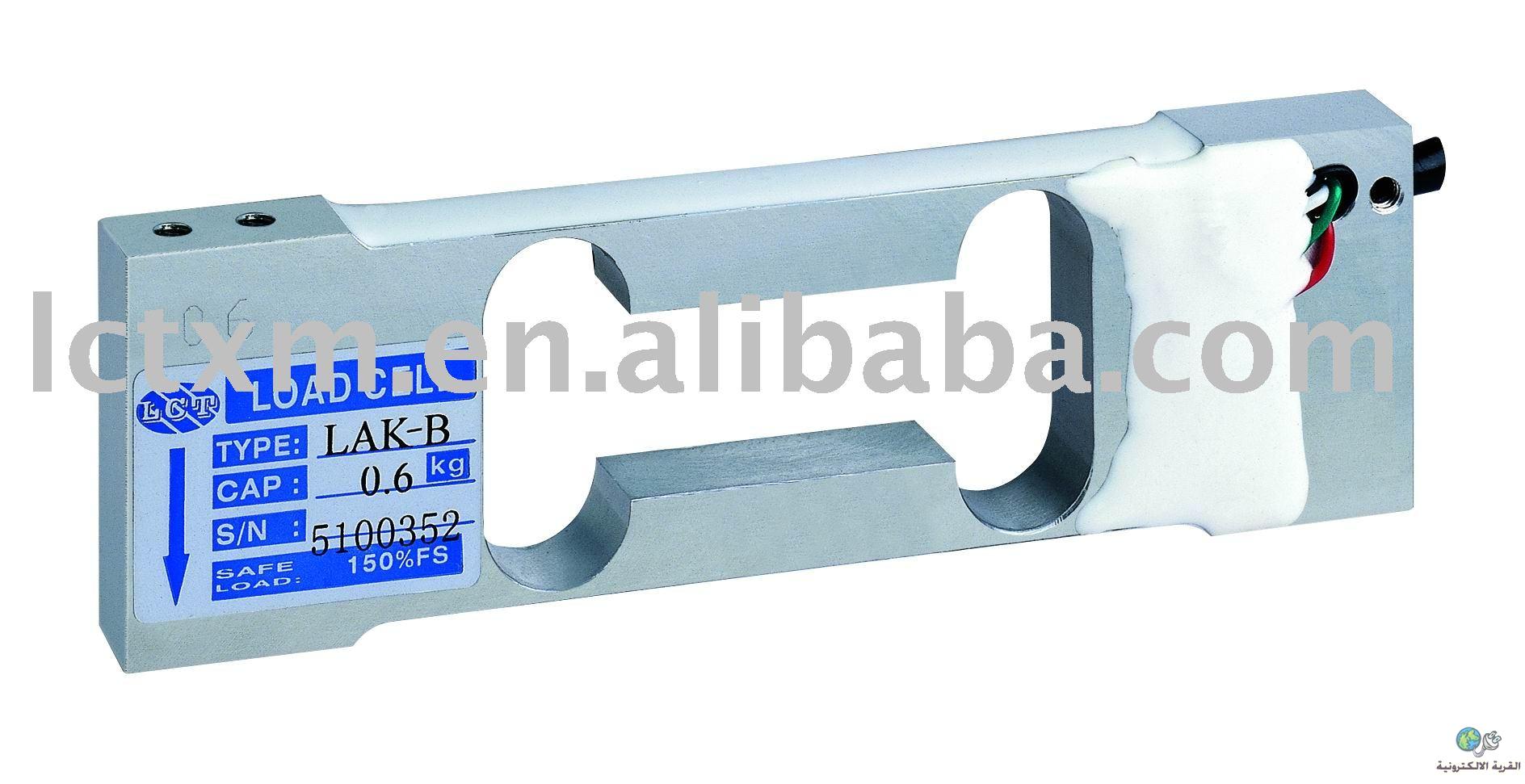

الموازين الإلكترونية تحتوي على حسَّاس معدني صلب
ما هي بنية هذا الحساس ؟
و ما هي آلية عمله ؟
و ما هي الإشارة الصادرة من الحساَّس التي تتغير بفعل الوزن ؟
شكرا .






.

[امل ميمو]

هذا الحساس يسمى Loadcell توصيلته من الداخل مثل قنطرة الاتزان Wheatstone Bridge

بدل القاومات الثابتة توضع مقاومات متغيرة تسمى strain gauge تتأثر مقاومتها حسب الحمل او الضغط عليها وتلصق مع المعدن فاي تأثر يحدث للمعدن يؤثر فيها


http://web.deu.edu.tr/mechatronics/TUR/SG-010.gif
نلاحظ من الرسمة السابقة لو قسمنا الرسمة الى نصفين يمين وشماان كل 2strain gauge موصلين بطرفين مع بعضهم للخرج ل وهذا الخرج باللمللي فولت وكل طرف من ال2 الاخرين متصل بالبطارية الفولت المسلط عليها(excitation)
وهذا الخرج يتاثر حسب قوة الضغط اوالشد الواقعة على خلية الحمل ويدخل بعد ذلك الي مكبرات وفلتر وتحول اشارة من تماثلية الى رقمية لعرض القراءة للوزنة
ولو في لي استفسار لعدم وضوح اي شئ انا في الخدمة

[نور الهدى N]

-------------------------------------------------------

[نور الهدى N]

شكرا أختي أمل لقد تابعت الموضوع الذي تم طرحه من قبلك
حول إستخدام دائرة متكاملة من أجل تحويل الإشارة من تناظرية إلى رقمية

و لكن لا داعي لإستخدام ذلك لأن بعض المتحكمات أصبحت تحتوي على محول AD

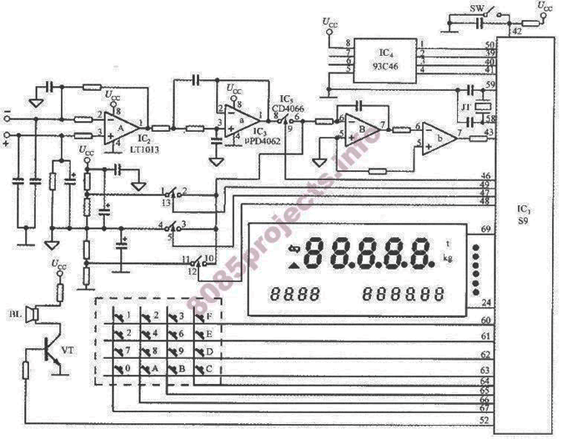

لذلك يتم معالجة الإشارة و تكبيرها ومن ثَمَّ إدخالها إلى المتحكم كما في الصورة المرفقة




لكن لاحظت أن معظم الحساسات التي شاهدتها لها أربعة أسلاك
ما هو السبب و ماهي وظيفة كل سلك ؟

[امل ميمو]

اخي الكريم الadcالذي يالميكرو 10bitواقصى مايكرو16bit وانا اريد 24bitلضبط الدقة من الصفر والمعايره وحساسبة الوزن وتلاشى الnoise
اما الاربعة اسلاك اثتين تغذية لخلية الحمل(excitation) واثنين الاشارة المأخوذه من نتيجة الوزن والمراد لها عملية التحويل وهذا الخرج يتاثر حسب قوة الضغط اوالشد الواقعة على خلية الحمل ويدخل بعد ذلك الي مكبرات وفلتر وتحول اشارة من تماثلية الى رقمية لعرض القراءة للوزنة

[أبو معاذ 2010]

السلام عليكم .

إسمحوا لي بالتدخل لأعرفكما عن بعض ، المهندسة نور الهدى أختنا يا أمل ، و انت ناديتها ب " أخي الكريم " ، و هذا أخونا المهندس امل ميمو يا نور و إسمه الحقيقي محمد السيد .

أتمنى لكما التاوفيق .

[امل ميمو]

اسف جدا لعدم معرفتي بالاخت الفاضلة وشكرا للاخ ابومعاذ على التوضيح

[metalljack]

سلامات وأنا أخوكم عصام دخلنا من فترة بهذا النقاش لكن أتمنى تفصيل عن طريقة توصيل هذه الخلية ولو أمكن ممن جربها أن يخبرنا ما هو قيمة الصفر وكم ميلي فولت قمة الخرج وكم ميلي فولت للغرام وماهو النويز اللذي تتحدثون عنه شكرا على الإستماع
