الى م/هانى النجار الرجاء الرد

[محمد ابو طارق]

عندى ريسيفر
media com
mft 910 plus
ايسى الكهرباء
l6565
والموسفيت محروقين
ممكن طريقة للتعديل البور
باستخدام 5l0380r
ولو امكن معرفة رقم الموسفت لانة مفرقع
الرجاء الرد

[hany_national]

محمد ابو طارق


اهلا وسهلا بكــــ وعزرا ارجو ان تتابع معى امهلنى قليلا ..

ساعود فورا ..

[hany_national]

اخى كل ما عليكـــــ ..

رفع الموسفت القديم والـــ IC القديم ..

• بالرسم الموجود بالموضوع قم بالتنفيز كما بالرسم وسيعمل بدون مشاكل افضل من الاصل ..

يمكن تصوير دائرة البور من اعلى ومن اسفل لامدكــ بالتعديل بوضوح ..

من هنااااااااااااااااااااااا

[محمد ابو طارق]

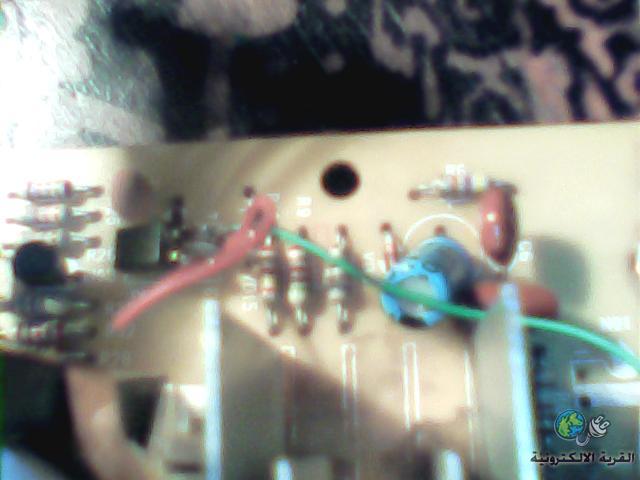

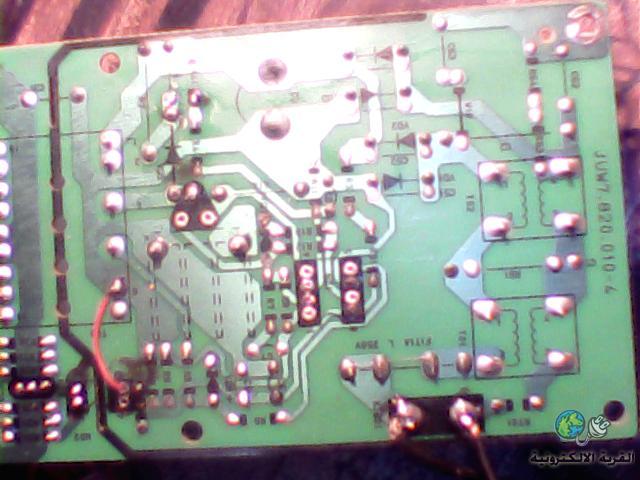

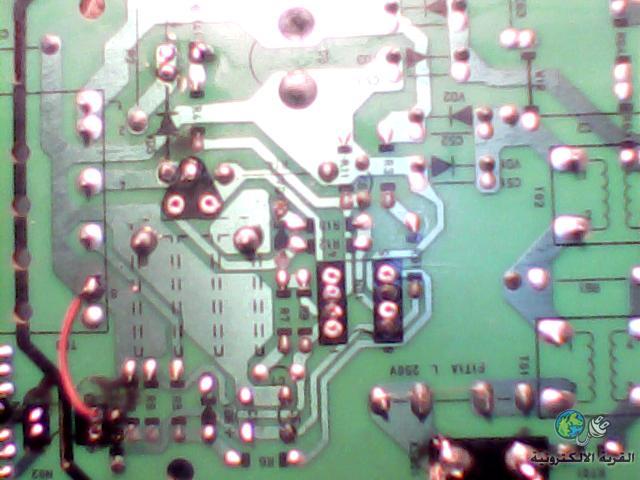

[IMG]
[/IMG]
[IMG]http://upload.qariya.info/images/qariya-
ab884c82eb.jpg[/IMG]

[محمد ابو طارق]

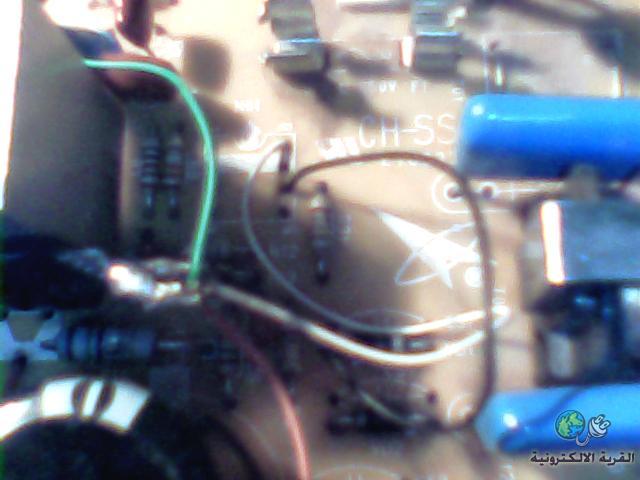

انا خلعت الايسى والموسيفت
وركبت 5l0380r
ووصلت اول رجل بلارضى
والتانية ب 300 فولت
والثالثة بالرجل رقم 8 فى الايسى القديم vcc
والربعة باالفوتوكبلر بعد ما خلعت رجلين الفوتوكبلر من ناحية الموسيفت
وصلت رجل منهم بلارضى بسلكة والتانية مع الايسى
ووضعت عليهم بفة 104
ووصلت سمعت صوت تكتكة والفولتات خارجة بس فية ذبذبة بتعلة وتنخفض
وفولت 3.3 مش خارج نهاى
الخارج 20
و30
ويوجد على رجل رقم 3 فى 5l0380r
13 فولت بس بيظهرو ويختفو تانى بسرعة
بس انا محتار فى كيفية توصيل رجل رقم 3 و4
فى الايسى 5l0380r
فى الدائرة القديمة

[محمد ابو طارق]

والدائرة دى فية شبة من دائرة ريسيفر
كامكس 780 القديم
الى حضرتك عملت لية تعديل

[hany_national]

المشاركة الأصلية كتبت بواسطة محمد ابو طارق

والدائرة دى فية شبة من دائرة ريسيفر
كامكس 780 القديم
الى حضرتك عملت لية تعديل

اخى محمد ابو طارق ..




صوت التكتكة المسموعة دليل عدم ثبات جهد الخرج وتقطيع الفوات الخارج ..

شاهد فى الرسم المقاومة R2 والمكثف C5 والبف C6 لابد ان تكون الدائرة لديك بنفس الفكرة والمقاومة 10 اوم ووضع مقاومة من موجب المكثف الكبير بقيمة 220 كيلو الى طرف 3 تغذية VCC ..

يمكن النظر الى الخرج اذا كنت متاكد من شغلك .. وفحص TL431 لان تلفة يعمل نفس العيب .. وفحص مكثفات التعذيذ 3.3 والــــ 5 فولت بقيمة 1000 ميكرو

لى عودة حول الموضوع اذا كان لديك تعليق او استفسار ..بالتوفيق

[محمد ابو طارق]

مشكور
اخى العزيز
م/هانى
على المتابعة المستمرة من حضرتك للموضوع والاهتمام بحل المشكلة
والشرح الجميل الذى يدل على الخبرة والمهارة من حضرتك
وان اسف جدا للازعاج
وممكن اعرف هل ممكن
اضع جمبر سلك بدل المقاومة 10 اوم
وهل ممكن اضع مقاومة 260 كيلو بدل 220 كيلو
وهل يوثر ذلك فى عمل الدائرة
