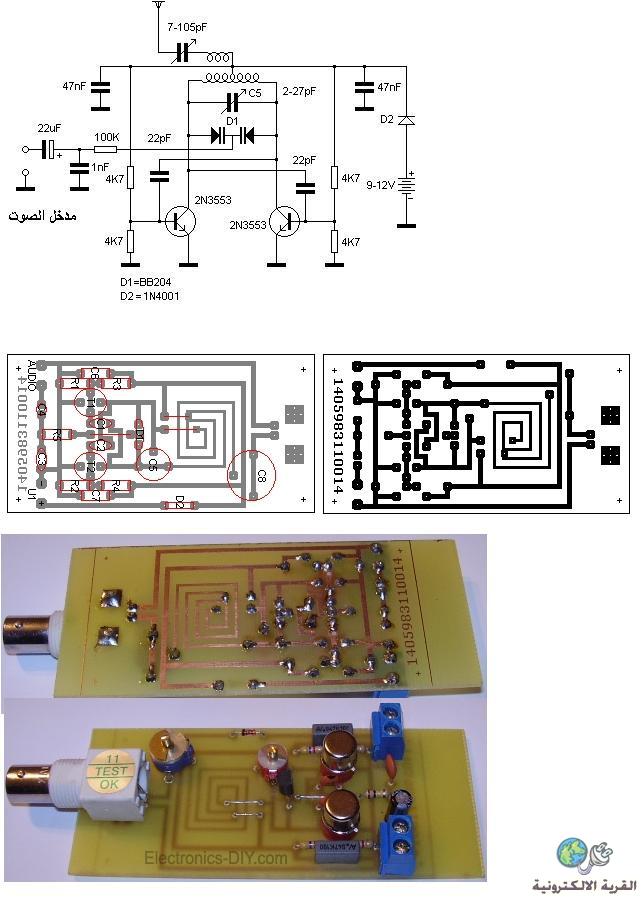

هذا مرسل إف إم قوي بطاقة 2 واط ويصل إرساله إلى بضعة كيلو مترات ولا يستهان به!

طبعا لا ينصح باقتناءه إلا لمن عنده ترخيص بتشغيل أجهزة إرسال أو من يعيش في الصحاري النائية أو الجبال العالية! أو بمن يستطيع أن يصل به هوائي زائف Dummy Load أو ما أسميه أنا مقاومات كبت الإرسال.

ولكن قد يصنعه المتعلم للفائدة والمهارة وبدون أن يشوشر على إرسال أحد أو يعرض نفسه للمسائلة وذلك باستخدام الاوسيلوسكوب بواجهة 50 أوم أو أن يقوم بوصل مقاومة كربونية بقيمة 50 أوم وقدرة 3 واط بين الهوائي والأرضي. ويمكنه بهذا أن يسمع إرساله من مذياع إف إم قريب منه في داخل الغرفة دون أن ينتشر الإرسال بعيدا! وبعد حصوله على الإذن بالإرسال كالترخيص أو التواجد على سطح كوكب آخر يمكنه وصل هوائي مناسب ويبث على راحته!

على أية حال, الحصول على المخطط والدائرة وتعلم عملها شيء يحبه الكثيرون ولهذا أدرجتها.

الدائرة ليست من إبداعي ولا من تصميمي بل هي قديمة تعود لأوائل السبعينيات من القرن الفائت (1970) صنعها أحد الهواة وروجها وصنعها الكثير من الهواة وكانوا يبثون سرا بها من بيوت مرتفعة! وقد انتشرت واعتبرت جيدة لقوة طاقتها الإرسالية بالمقارنة مع قلة عناصر الدائرة.

من الناحية الفنية والتقنية الدائرة بسيطة ولكن الموجات المصاحبة الهارمونيكس لا يستهان بها! أي أنها تشع تذبذبات مرافقة للإرسال المطلوب وهذا (ببساطة) يضعف تركيز الإشارة وكفاءة الهوائي ويتعب ترانزستورات الإرسال قليلا!! تصور أنبوب ماء ترش منه حزمة شبه مشتتة من الماء بدل أن تكون مركزة! ولكن المكثف المتصل ما بين الهوائي والدائرة يحسن التركيز وهو إضافة جديدة على الدائرة وبتعييره يمكن حصر الحزمة أو التذبذب, أي عمل تصفية لما لا تريد (فلتر)!

طبعا الهاوي لا يحتاج إلى دوائر وتقنيات ضبط الإشارة PLL المعقدة والمكلفة مع مثل هذه الدائرة, فهي كما ذكرت من إبداع هواة الإرسال "الخفي" أو الممنوع وهؤلاء لا يهتمون كثيرا لأن يكون الإرسال محددا ومضبوطا مائة بالمائة!

الدائرة تعمل على بطارية من 9 إلى 12 فولت. ويمكن استخدام ترانزستورات غير المستخدمة في الدائرة فبدلا من 2N3553يمكن استخدام 2N3866 أو 2N2219A ولكن طاقة المرسل سوف تقل.

ومن يريد أن يستخدم أرقاما متوفرة (ترانزستورات صوت ووصل وقطع عامة) مثلBC140 أو BD135 فليجرب إن كان يمتلك هذه الترانزستورات ولكن لا أعتقد أنها سوف تعمل باستقرار لأنها لا تعمل عند تذبذب أكثر من 80 ميغا هيرتز بارتياح!



اعلانات

saef91
:: مهندس ::
تاريخ التسجيل: Mar 2011
المشاركات: 35
نشاط [ saef91 ]
قوة السمعة:0
قديم 02-10-2011, 11:02 AM المشاركة 2
افتراضي


عاااااااشت ايدك

اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


الصورة الرمزية 5282
5282
:: عضو ذهبي ::
تاريخ التسجيل: Jun 2008
الدولة: مصر- الاسكندرية
المشاركات: 1,630
نشاط [ 5282 ]
قوة السمعة:112
قديم 02-10-2011, 12:33 PM المشاركة 3
افتراضي


ومن يريد أن يستخدم أرقاما متوفرة (ترانزستورات صوت ووصل وقطع عامة) مثلBC140 أو BD135 فليجرب إن كان يمتلك هذه الترانزستورات ولكن لا أعتقد أنها سوف تعمل باستقرار لأنها لا تعمل عند تذبذب أكثر من 80 ميغا هيرتز بارتياح!
شكرااا على هذة الدائرة الجميلة

صراحة لم اعد اثق فى اى داتا شيت بالنسبة للتردد الاقصى الذى يعمل علية الترانزستور .

فمثلا كان هناك ترانزستور ترددة الاقصى 150 ميجا هرتز ولم يعمل مع على على ترددات ال fm.

وكان هناك ترانزستور اخر اقصى تردد لة 100 ميجا الا انة عمل على تردد ال fm وقام بدورة وزيادة .
قصدى من هذا الكلام ان العملية بالتجربة .
وشكرااااااا


بسام1970
:: عضو ::
تاريخ التسجيل: Feb 2011
المشاركات: 960
نشاط [ بسام1970 ]
قوة السمعة:0
قديم 02-10-2011, 03:54 PM المشاركة 4
افتراضي


أهلا وسهلا بك!


بسام1970
:: عضو ::
تاريخ التسجيل: Feb 2011
المشاركات: 960
نشاط [ بسام1970 ]
قوة السمعة:0
قديم 02-10-2011, 04:22 PM المشاركة 5
افتراضي


شكرااا على هذة الدائرة الجميلة

صراحة لم اعد اثق فى اى داتا شيت بالنسبة للتردد الاقصى الذى يعمل علية الترانزستور .

فمثلا كان هناك ترانزستور ترددة الاقصى 150 ميجا هرتز ولم يعمل مع على على ترددات ال fm.

وكان هناك ترانزستور اخر اقصى تردد لة 100 ميجا الا انة عمل على تردد ال fm وقام بدورة وزيادة .
قصدى من هذا الكلام ان العملية بالتجربة .
وشكرااااااا
أهلا أخي الكريم,

ولا أنا فالشركات كانت تصدق في الماضي وعند المنافسة تخلت بعضها عن الأخلاقيات وأصبحت ترى العجب في الداتا شيت فأصبح الأمر هكذا.

ولكن هناك الكثير من الشركات التي تقوم بتصنيع نسخا من الترانزستور فمثلا 2N3553 كانت كل من موتورولا وأر سي أيه وسغنيتكس وتلفونكن وفيلبس وزيمنز وشركات أخرى لها باع بالجودة والصدق, ولكنها لم تعد تصنع مثل هذه الأرقام فتجد شركات صغرى تشترى الحق وتنتج أرقاما مشابهة وتدعي أنها بجودة الأصل!!!

يمكن استخدام الترانزستور الياباني من ميتسوبيشي 2SC1971 وهو أيضا شبه منقرض وهو المعادل للترانزستور 2N3553 إذا كنت من محبي دوائر الإرسال فهناك طرق لتفادي ندرة الترانزستورات القوية وذلك بوصل أكثر من ترانزستور على التوازي

ولكن يجب أن يكون لديك أوسيلوسكوب حتى تضبط الموجة من الاختلال عند وصل أكثر من ترانزستورين على التوازي ولتقوم بوصل فلاتر!

هناك مخططات اندونيسية على الشبكة سوف ادرج لك بعضا منها للاطلاع

ولكن قبل ذلك صدق أو لا تصدق: كتب لي هاوي يعيش في بلد أوروبي أنه بحث في مدينته عن الترانزستور 2N3866 عند الباعة هناك ولم يجده ولكن أحد الباعة سأله عنه بعد أن قلب في كتب البدائل وعما يريد ان يصنع به قال له دائرة تذبذب عالي فقال له البائع يمكنك استخدام BD135 فقد كنا نبيعه للهواة لدوائر إرسال الإف إم في السبعينيات والثمانينيات!!!! إن صدق الرجل فهو يقصد ترانزستور تصنيع شركات مثل تلفونكن وفيليبس وموتورولا وفالفو وأر سي ايه ....و ليست الأسيوية المتوفرة حاليا!!

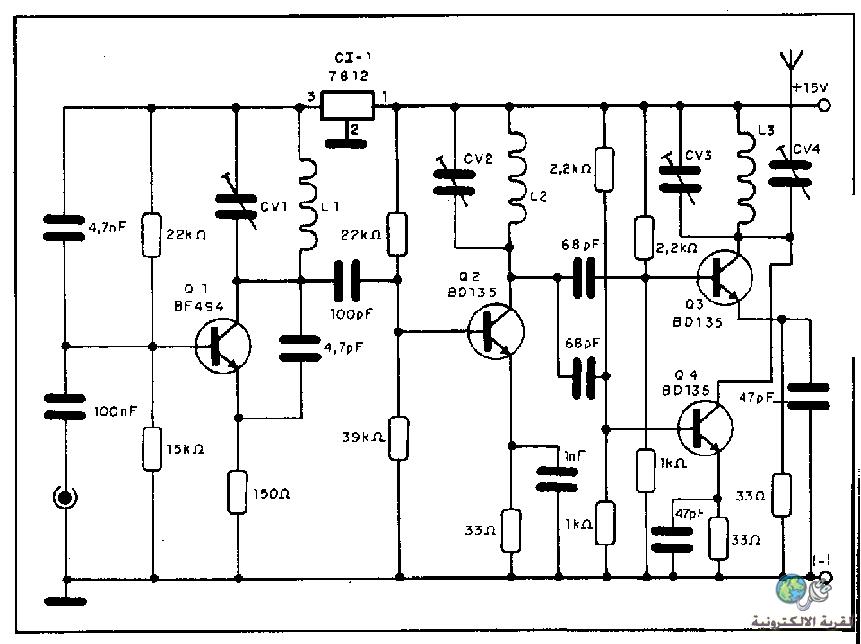

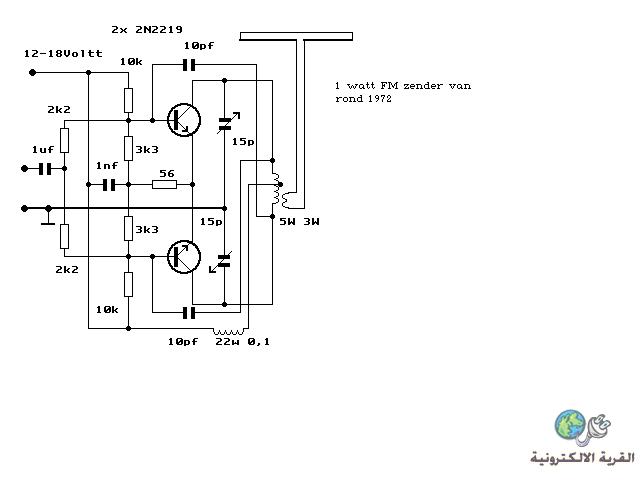

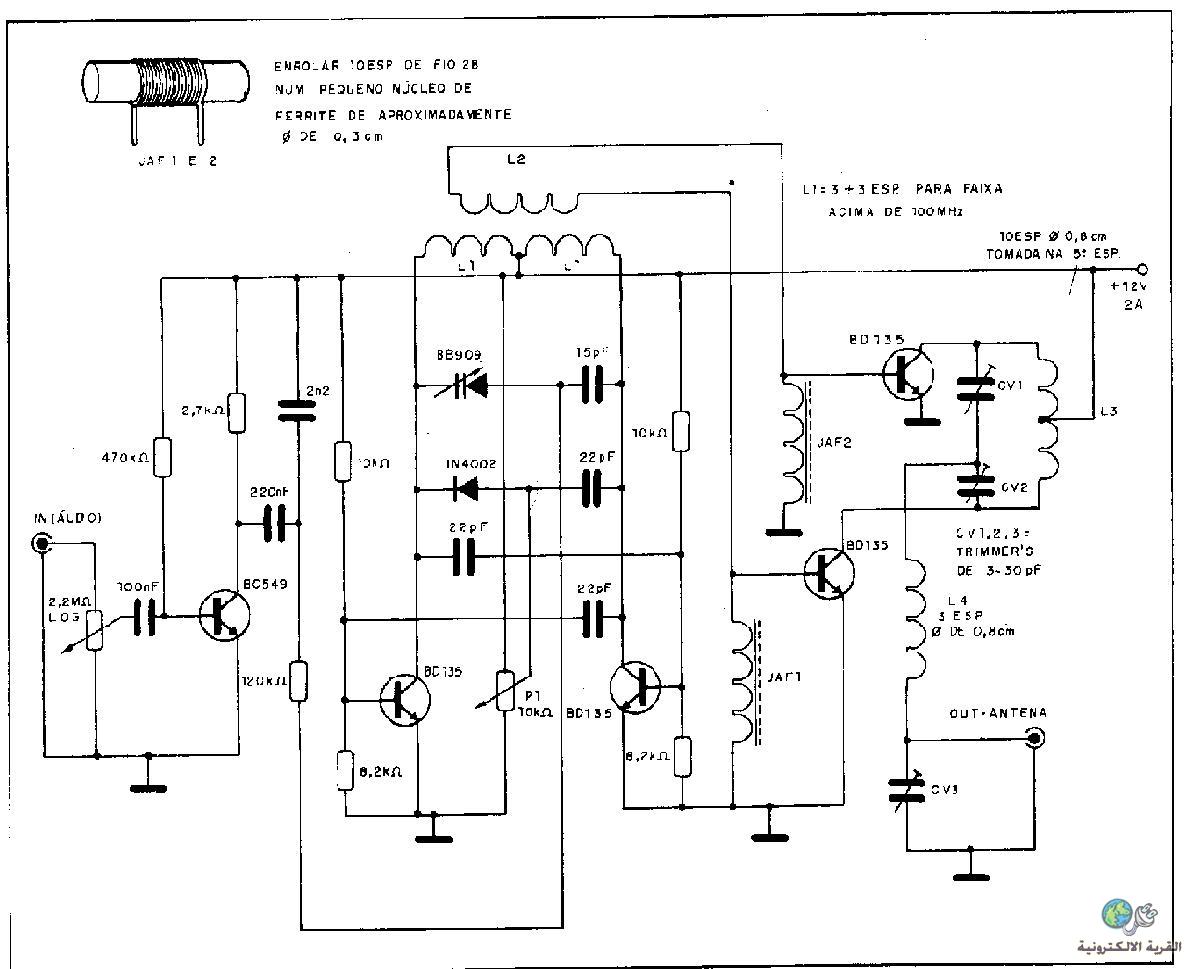

وهذا مخطط من الشبكة يستخدم هذا الترانزستور إلا أن تطبيق الدائرة بدون اوسيلوسكوب!!!!؟؟؟؟؟؟

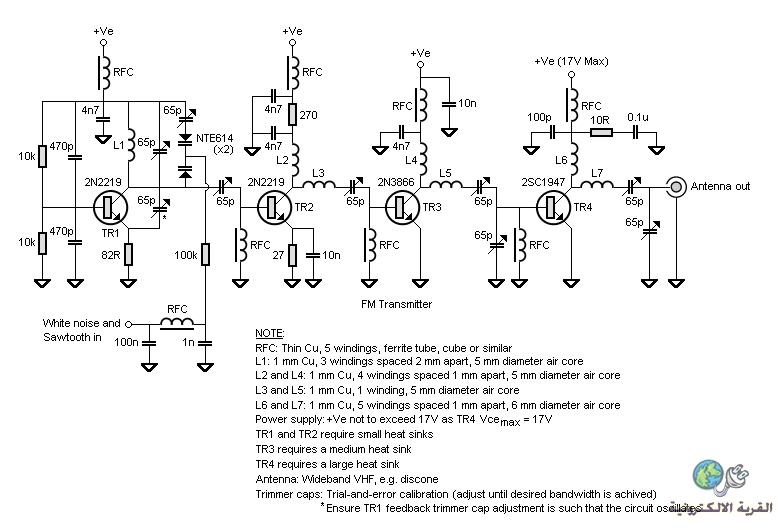

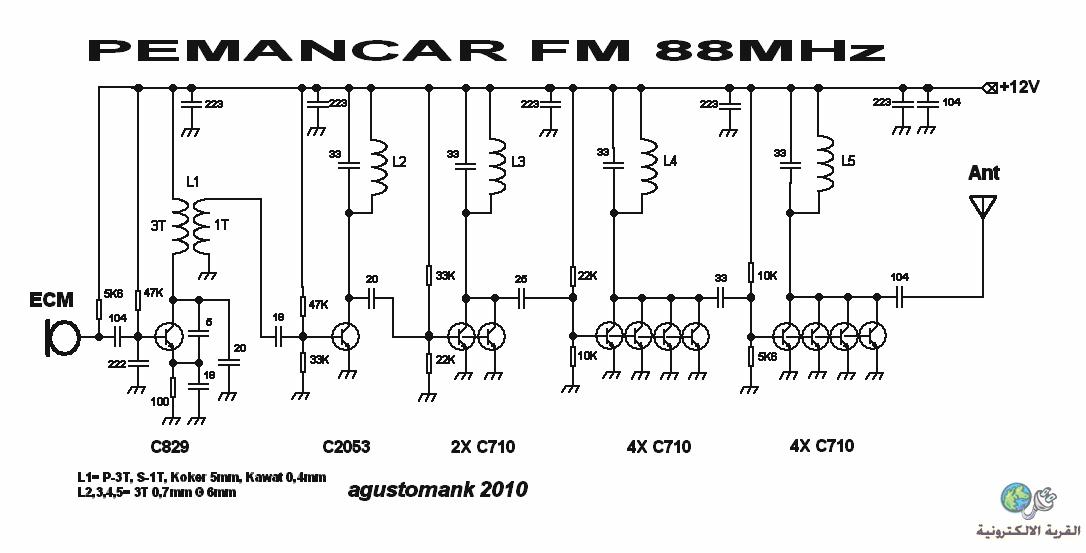

هذا مخطط من الشبكة بعنوان "مرسل قوي" ... طبعا كما يلاحظ بترانزستورات "صوت"!



التعديل الأخير تم بواسطة : بسام1970 بتاريخ 02-10-2011 الساعة 05:11 PM

بسام1970
:: عضو ::
تاريخ التسجيل: Feb 2011
المشاركات: 960
نشاط [ بسام1970 ]
قوة السمعة:0
قديم 02-10-2011, 04:53 PM المشاركة 6
افتراضي














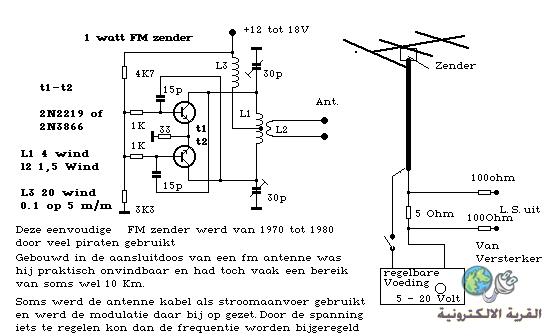

هكذا كان يتم الإرسال!

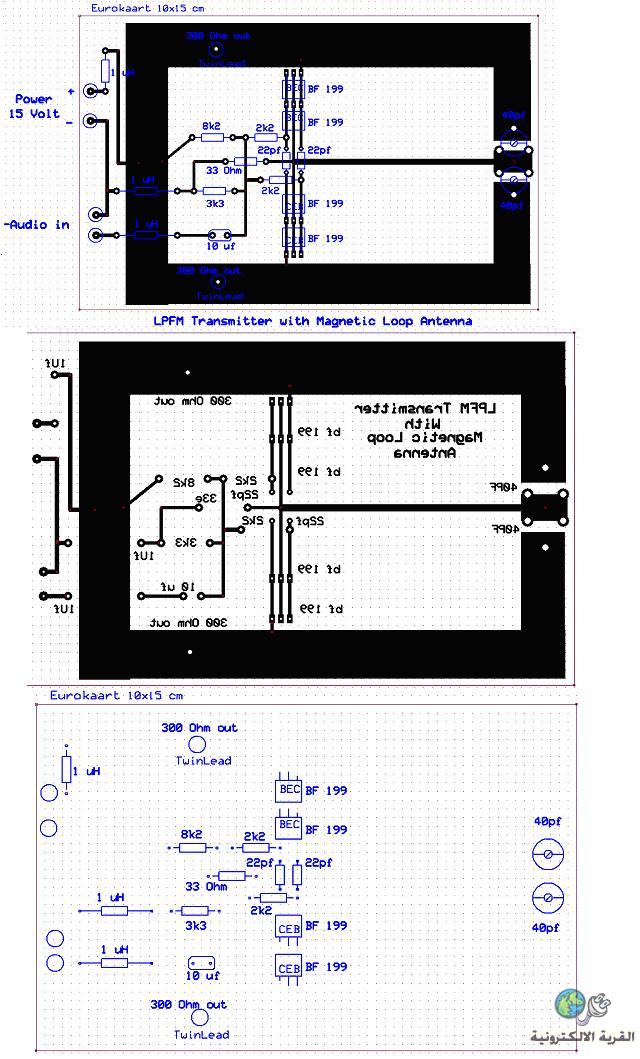

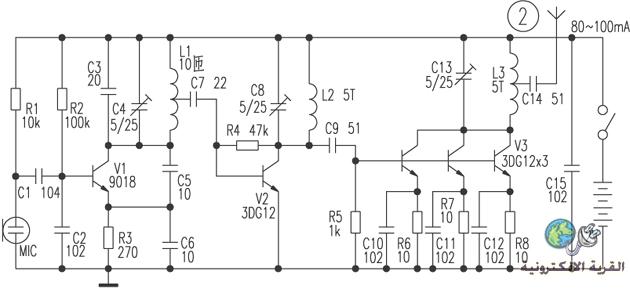

هذه دائرة بمضاعفة ترانزستورات الإرسال الصغيرة BF199 ويمكن استخدام 9018 أو 9014 مع مراعاة أن توزيع أطراف الترانزستورات تختلف!!! ومن محاسن هذه الدائرة أنها لا تحتاج إلى هوائي لأن الهوائي مركب معها على شكل حلقة loop
