عيب فى باور سبلاى

elamir2005 · 17-09-2011, 02:17 AM

الباور كان فاصل
فتحته وغير 3 مكثفات كانو منفوخين
المهم الباور لما اوصل السلك الاخضر بالاسمر المروحه تلف لفه وتقف
ياريت حد يدلنى على العيب ده

elamir2005 · 19-09-2011, 03:52 AM

هو محدش شاف الطلب ده ياريت حد يساعدنى

elamir2005 · 20-09-2011, 05:32 PM

ارجو الرد من مهندسى القريه

فهد المنصور · 24-09-2011, 08:51 PM

هل تأكدت من سلامة ترانزيستورات القدرة ؟

Ghost 2003 · 10-10-2011, 12:50 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة elamir2005

الباور كان فاصل
فتحته وغير 3 مكثفات كانو منفوخين
المهم الباور لما اوصل السلك الاخضر بالاسمر المروحه تلف لفه وتقف
ياريت حد يدلنى على العيب ده

بسم الله الرحمن الرحيم

اخي

1- تغيير كل مكثف منتفخ أو تالف.
2- ضع اطراف الافوميتر علي ورضع DC وضع علي جاك التوصيل قبل وبعد عمل القفلة للتأكد من وجود جهد 5 فولت تيار مستمر علي اطراف التشغيل اسود والطرف الأخضر.
3- في حالة وجود جهد 5 فولت تيار مستمر علي طرفي أحمر والاسود ولكن بتزبزب يعني هذا وجود مقاومة صغير تالفة (اي قياسها غير سليم) في وسط الدائرة قبل محول توزيع الخرج فولت 3.3 و 5 فولت و12 فولت

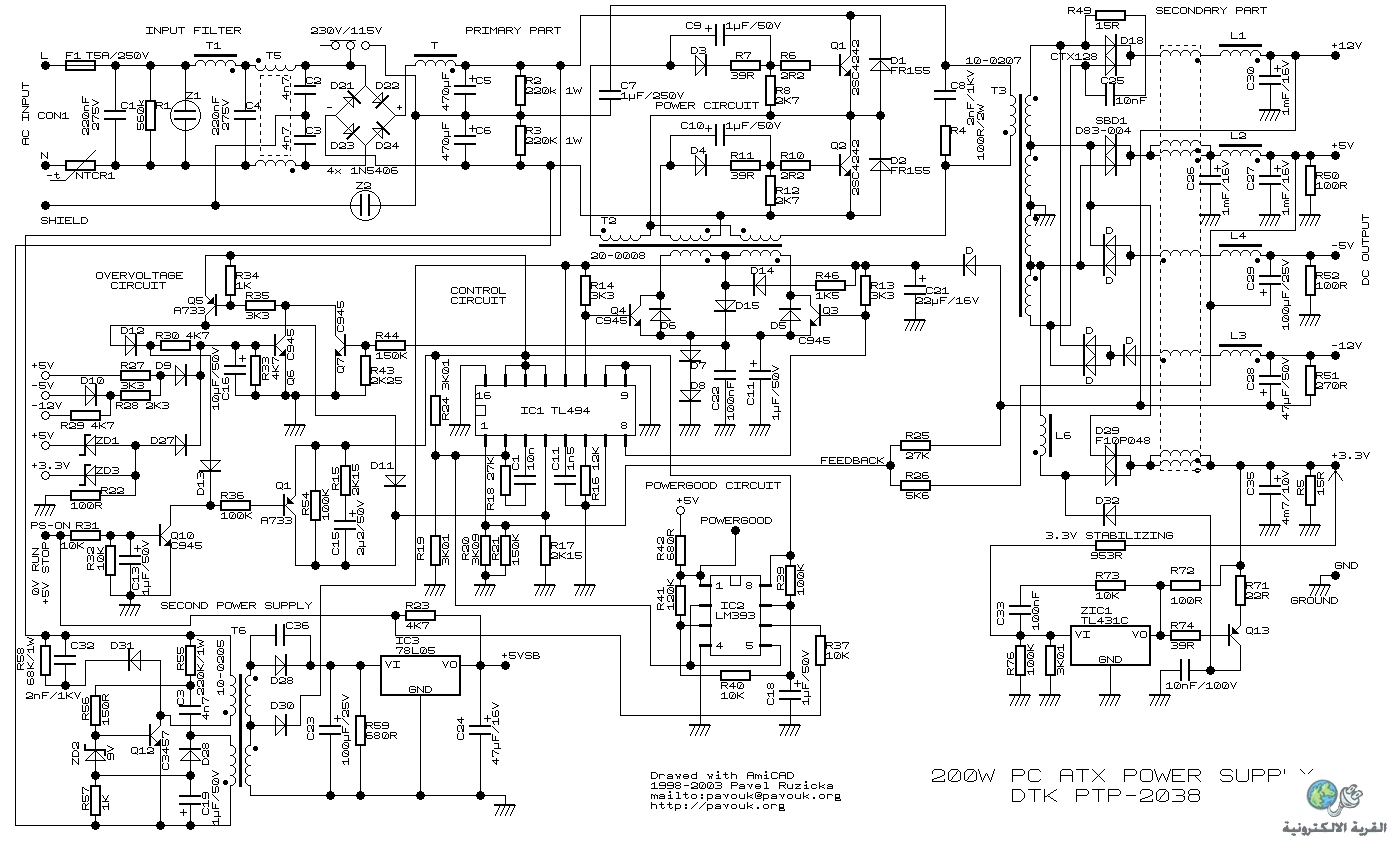

صورة مخطط بسيط لدائرة 200 واط

modern-1999 · 13-10-2011, 06:06 PM

اخي المشكلة في هذه الحالة في موسفت (او ديودين مركبين على المبرد ) احد هذين الديودين عامل شورت

modern-1999 · 13-10-2011, 06:13 PM

اخي ها عنا مكان القطعه العاملة شورت مرفقة بالصورة
http://upload.qariya.info/images/qariya-f136ea43ea.jpg

elamir2005 · 09-12-2011, 10:53 AM

الف شكرا يا مهندسين القريه وجارى التجربه
