افتراضي مناقشة للمتخصص فقط .. خاصية التاتش Touch لايعمل بالريكو أفيشيو Ricoh Aficio Twitter FaceBook Google+




بسم الله الرحمن الرحيم

مناقشة للمتخصص فقط .. خاصية التاتش Touch لايعمل بالريكو أفيشيو Ricoh Aficio

الرجاء عدم مشاركة الأعضاء العاديين (اي المستخدمين فقط)

المشاركة فقط لجميع المهندسين والفنيين فقط .. للمشاورة والاقتراحات الخاصة بهذا الموضوع ومعرفة جميع وجهات النظر في ذلك

المشكلة

لماكينة Ricoh Aficio
عند مشكله فى الماكينه ريكو 1035
المشكله هى ان الشاشه تاتش سكرين وفجأه التاتش لايعمل وتم استبدال الشاشه بأخرى وبعد فتره حوالى 5 اشهر المشكله تكررت مره تانيه
هل ممكن يتصلح التاتش ولا ايه
وهل وحدة التاتش تتباع لوحده بدون الشاشه كلها

الحل أو العلاج

يوجد حلين للاصلاح هذا العطل

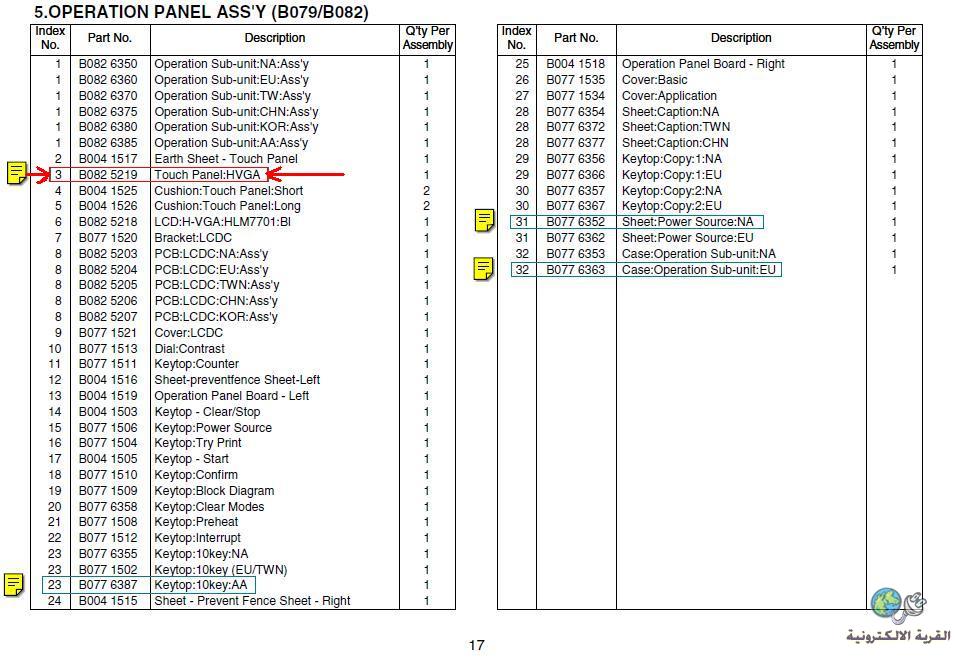

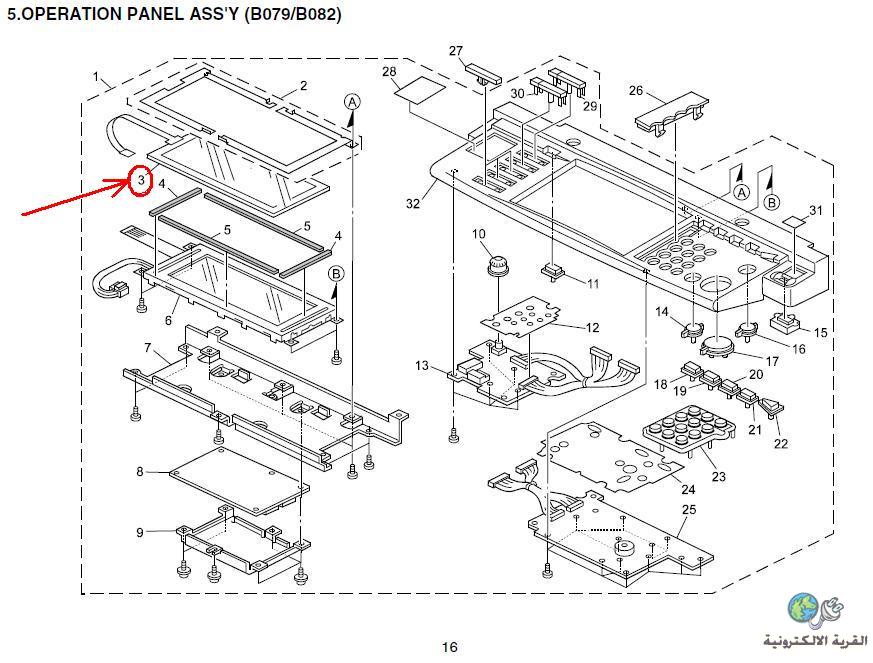

كتاب الصيانة السيرفيس ومعه كتاب البارتس

توجد حل العطل بكتاب الصيانة السيرفيس Service Mnaual بصفحة رقم ( 156 )

الحل الأول:- التغيير والاصلاح (الضبط) Replacement Adjustment

3.21.4 المعايرة (ضبط شاشة) باللمس
بعد مسح الذاكرة ، أو إذا كان الكشف عن وظيفة لوحة اللمس لا يعمل
بشكل صحيح ، اتبع هذا الإجراء لمعايرة شاشة اللمس.
ملاحظة : لا تحاول استخدام البنود [2] إلى [9] في قائمة التشخيص الذاتي. هؤلاء سلع للاستخدام التصميم فقط.
1. اضغط على زر C الأصفر بالشكل المستطيل ، ثم اضغط علي الارقام بسرعة وهي 1993 ومن ثم تظل ضاغط علي زر C الدائري باللون الاحمر مدة 5 ثواني مرات ومفتوحة للالذاتي قائمة التشخيص الذاتي.



2. على شاشة تعمل باللمس ضبط التي تسمي بـ “Touch Screen Adjust” "تعمل باللمس ضبط" (أو اضغط علي زر رقم 1 #).



3. استخدام أداة وأشارت (وليس حاد!) للضغط على علامة العلوي الأيسر. (الدائرة والسهم في اعلى يسار الشاشة)
4. اضغط على علامة اليمنى السفلى بعد ظهوره. (الدائرة والسهم في اسفل الشاشة)
5. لمسة بقع قليلة على لوحة لمس للتأكد من أن علامة (+) يظهر بالضبط حيث لمس الشاشة.
إذا كانت العلامة + لا يظهر فيها لمس الشاشة ، واضغط زر Cancel أو إلغاء أو كرر من الخطوة 2.
6. عند الانتهاء ، اضغط على رمز الشباك [#] موافق على الشاشة (أو اضغط زر الشباك # ).
7. المس رمز الشباك [#] خروج على الشاشة لإغلاق القائمة التشخيص الذاتي وحفظ
معايرة الإعدادات.

صورة للعطل وحله



----------------------------------------------------------------------------------------
الحل الثاني:- فصل الماكينة من مفتاح الكهرباء ونزع الفيشة من الكهرباء
1- ويوجد علي لوحة البانيل (لوحة المفاتيح مسمارين يتم فكهم)
2- تحضر قلم فلوماستر لتعليم فيش التوصيل كي لا تركبهم بالخطأ ويحدث تلف لهذه البورة (أو لوحة المفاتيح بعد ذلك)
3- فك جميع المسامير التي تربط جميع البرد (جمع بردة) بالكفر الخارجي (الغطاء الخارجي)
4- يتم تنظيف شاشة اللمس بالقماش الابيض النظيف وتستخدم معة فرشاة جيدة وناعمة.
5- ثم تقوم باعادة تركيب الاجزاء ثم تركب لوحة المفاتيح بعد الانتهاء منها وتجربة الماكينة

*** ملحوظة : استخدم الحل الأول فإذا لم يصلح استعن بالحل الثاني

وحل جديد

عمل تغيير لبرنامج الفيرم وير Firmware أو (تحديثه) الخاص بنظام تشغيل الماكينة (يعني ويندوز الخاص بالماكينة)


اعلانات

موهى
:: مهندس ::
تاريخ التسجيل: Dec 2009
المشاركات: 37
نشاط [ موهى ]
قوة السمعة:0
قديم 12-09-2011, 09:06 AM المشاركة 2
افتراضي إصلاح تاتش سكرين


بالنسبة لهذا العطل فهو شائع فى الماكينة ريكو 3045 وسبب هذة المشكلة ان الشاشة مصنوعة من سيلكون غير مضاد للرطوبة فاحد الحلول يتم تعريض الشاشة لهواء ساخن هوت اير وبعد ذلك تعمل ولكن لفترة محدودة اما بالنسبة للشاشة جديدة فتوجد لدينا شاشات جديدة للإستعلام المصرية لماكينات التصوير 0106467495

اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


الصورة الرمزية adeeb ra
adeeb ra
:: مهندس ::
تاريخ التسجيل: Oct 2010
المشاركات: 48
نشاط [ adeeb ra ]
قوة السمعة:0
قديم 23-09-2011, 01:53 PM المشاركة 3
افتراضي


بالنسبة لهذا العطل فهو شائع فى الماكينة ريكو 3045 وسبب هذة المشكلة ان الشاشة مصنوعة من سيلكون غير مضاد للرطوبة فاحد الحلول يتم تعريض الشاشة لهواء ساخن هوت اير وبعد ذلك تعمل ولكن لفترة محدودة اما بالنسبة للشاشة جديدة فتوجد لدينا شاشات جديدة للإستعلام المصرية لماكينات التصوير 0106467495
سدقتك اليابانين مخصصين شاشات لمصر
ولع جنب الكيبل بس


الصورة الرمزية Ghost 2003
Ghost 2003
:: عضو ماسي ::
تاريخ التسجيل: May 2009
الدولة: مصري الجنسية
المشاركات: 4,484
نشاط [ Ghost 2003 ]
قوة السمعة:190
قديم 05-06-2012, 01:19 PM المشاركة 4
افتراضي




بسم الله الرحمن الرحيم

1. اضغط على زر C الأصفر بالشكل المستطيل ، ثم اضغط علي الارقام بسرعة وهي 1993 ومن ثم تضغط علي زر C الدائري باللون الاحمر ضغطات متفرقة حولي 5 مرات متتالية.




الصورة الرمزية Ghost 2003
Ghost 2003
:: عضو ماسي ::
تاريخ التسجيل: May 2009
الدولة: مصري الجنسية
المشاركات: 4,484
نشاط [ Ghost 2003 ]
قوة السمعة:190
قديم 29-07-2012, 11:09 AM المشاركة 5
افتراضي



بالنسبة لهذا العطل فهو شائع فى الماكينة ريكو 3045 وسبب هذة المشكلة ان الشاشة مصنوعة من سيلكون غير مضاد للرطوبة فاحد الحلول يتم تعريض الشاشة لهواء ساخن هوت اير وبعد ذلك تعمل ولكن لفترة محدودة اما بالنسبة للشاشة جديدة فتوجد لدينا شاشات جديدة للإستعلام المصرية لماكينات التصوير 0106467495
بسم الله الرحمن الرحيم

وكل عام وانتم بخير

ورمضان كريم

استاذي مهندس/ موهى متفق معك في ما تقول فعلاً المشكلة ان الشاشة مصنوعة من سيلكون غير مضاد للرطوبة فاحد الحلول يتم تعريض الشاشة لهواء ساخن هوت اير وايضا الجاك (اي الفيشة أو الموصل) وبعد ذلك تعمل ولكن لفترة محدودة.

وتصلح للطرازات علي سبيل المثال:- ريكو 2045 وريكو 3045 وريكو ألوان MPC2500-MPC3000 و ... إلخ



الصورة الرمزية Ghost 2003
Ghost 2003
:: عضو ماسي ::
تاريخ التسجيل: May 2009
الدولة: مصري الجنسية
المشاركات: 4,484
نشاط [ Ghost 2003 ]
قوة السمعة:190
قديم 07-08-2012, 03:32 PM المشاركة 6
افتراضي [B]طريقة مجربة واكيدة[/B]: لصيانة واصلاح وحدة لوحة تعمل باللمس لطراز ريكو أفيشيو MP20



بسم الله الرحمن الرحيم

طريقة مجربة واكيدة: لصيانة واصلاح وحدة لوحة تعمل باللمس لطراز ريكو أفيشيو MP2035 - MP2045 أو غيرها من طرازات شاشة اللمس



http://upload.qariya.info/images/qar...4b22cd0981.jpg

عمل الخطوات التالية:
1 - نزع أو فك وحدة لوحة اللمس.
2 - تعرض لوحة اللمس لإتصال مباشر لأشعة الشمس لمدة 30 ثانية أو أكثر.
استخدم واحدة من هذه الأدوات: (أما محطة الهواء الساخن Hot air station، مدفع الهواء الساخن Hot Gun air، أو ولاعة السجائر).
3 - تسخين للتوصيل في الجزء السفلي من وحدة لوحة اللمس (أي ما يطلق عليه كابل الفلاتة) من ناحية لوحة اللمس ، (والحزر حتى لا تتلف الكابل من شدة درجة الحرارة العالية).
4 - تنظيف لوحة اللمس من كلا الجانبين (باستخدام الكحول).
5 - تجفيف لوحة اللمس باستخدام قطعة قماش جافة.
6 - إعادة تركيبها للآلة.

ملاحظة مهمة: إذا تكرر نفس المشكلة، استبدل لوحة اللمس بواحدة أخرى جديدة.


الصورة الرمزية Ghost 2003
Ghost 2003
:: عضو ماسي ::
تاريخ التسجيل: May 2009
الدولة: مصري الجنسية
المشاركات: 4,484
نشاط [ Ghost 2003 ]
قوة السمعة:190
قديم 29-04-2013, 07:18 AM المشاركة 7
افتراضي



بسم الله الرحمن الرحيم

اقدم لك فيديو يوضح طريقة معايرة الشاشة التاتش في الآلات الريكو الرقمية



الصورة الرمزية Ghost 2003
Ghost 2003
:: عضو ماسي ::
تاريخ التسجيل: May 2009
الدولة: مصري الجنسية
المشاركات: 4,484
نشاط [ Ghost 2003 ]
قوة السمعة:190
قديم 29-04-2013, 07:34 AM المشاركة 8
افتراضي



بسم الله الرحمن الرحيم

اقدم لك فيديو يوضح طريقة تغيير وحدة التاتش بماكينات الريكو

http://www.youtube.com/watch?NR=1&v=...ture=endscreen
