[Ghost 2003]

بسم الله الرحمن الرحيم

مناقشة للمتخصص فقط .. في حل مشاكل وحدة الليزر Laser Unit



SC Codes error: SC 320, SC 322 or SC 326

الأدوات المستخدمة:
[/LIST]المنفاخ اليدوي Manual blower (الحقنة الشرجية) وتباع بالصيدليات[/B]

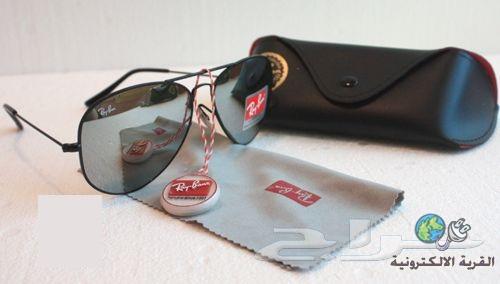

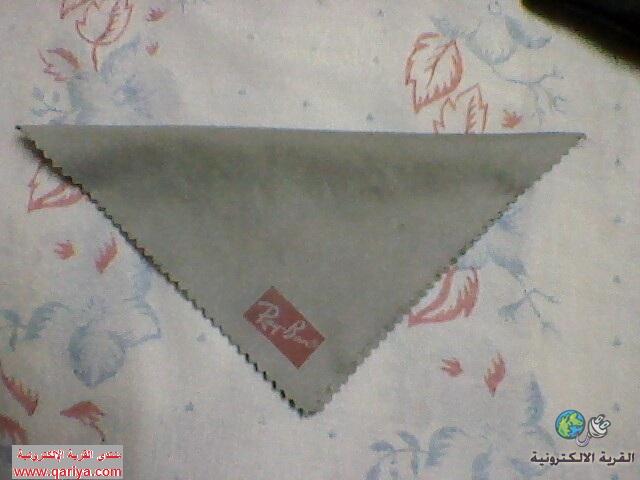

منديل تنظيف النظارات التي تأتي مع الماكينة وهي جديدة



أو

http://upload.qariya.info/images/qariya-2170711150.jpg

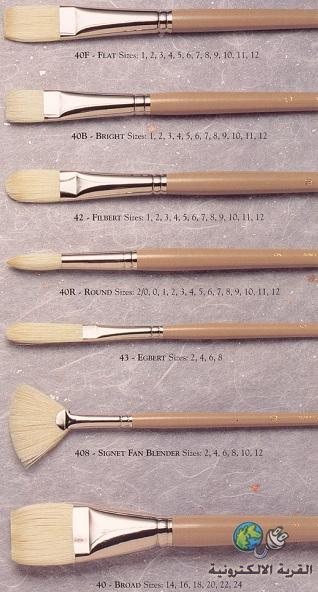

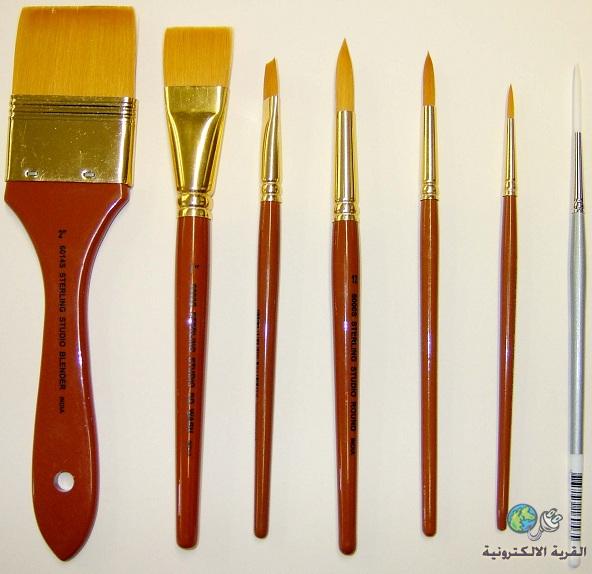

فرشاة تنظيف (دهان أو رسم)

http://upload.qariya.info/images/qariya-fde539df40.jpg

أو

http://upload.qariya.info/images/qariya-992a56cac8.jpg

أحتمالات العطل

1- تنظيف جميع أسطح المرآيات في اتجاه واحد فقط (كي لا يعمل شبورة علي سطح الزجاج)
2- تنظيف العدسة Cylindrical Lens
3- تنظيف الحساس Sync Detector Board
4- تنظيف ماتور أو محرك Polygon Motor



5- تنظيف المسدس (اي وحدة قاذف شعاع الليزر بوردة LD Unit ) أو تغييره إذا احتاج الأمر لذلك
6- تنظيف أو تركيب صحيح أو تغيير أو استبدال لكابل توصيل (الفلاتة)
HARNESS LASER DIODE CONTROL (ELECTRICAL SECTION)

http://upload.qariya.info/images/qariya-fd0f181327.jpg

7- تنظيف الزجاجة الخارجية بجسم وحدة الليزر Shield Glass

http://upload.qariya.info/images/qariya-948ce15d5a.jpg

http://upload.qariya.info/images/qariya-e309b53f94.jpg

http://upload.qariya.info/images/qariya-d1e8b8e08a.jpg

الرجاء عدم مشاركة الأعضاء العاديين (اي المستخدمين فقط)

المشاركة فقط لجميع المهندسين والفنيين فقط .. للمشاورة والاقتراحات الخاصة بهذا الموضوع ومعرفة جميع وجهات النظر في ذلك

تفضل يا اخي العزيز الحل والعلاج لكل من العطل Sc322 و العطل Sc326 لمهندسنا الكبير والعظيم في علمه واستاذنا الجليل مهندس thebigmaster

http://www.qariya.com/vb/showthread.php?t=58378

شرح علاج كود 322 و326 فى الات التصوير الافيشيو للمهندس البارع والبارز أشرف سامي ashefsamy

http://www.qariya.com/vb/showthread.php?t=75892

أو من شرح ومهندس عاطف حسين atefhussein

atefhussein858.googlepages.com/pdf

[صقر الشارع]

الاخ العزيز gohst شكرا على هذه المواضيع الرائعة كروعتك ولكن بخصوص مشكلة هذه الكود 320 تم عمل جميع ما قمت من تنظيف بل تم تبديل الماطور باخر جديد ولازال الكود مستمر ارج الاجابة مع التقدير

[Ghost 2003]

بسم الله الرحمن الرحيم

اخي العزيز مهندس: صقر الشارع

الموضوعات الاربع وبالقريب يأتي الباقي بعون الله تعالي
تلك الموضوعات للمناقشة واخذ الرأي والمشورة من جميع المهندسين والفنيين التي واجهتهم تلك المشكلة ، ولابد من مشاركة كل من واجهته تلك المشكلة لكي نعرف سبب الخلل وطرق حل تلك المشاكل المزكورة وهذا هو أول سبب والثاني لكي نقوم بتطوير هذا المنتدي كي يواكب المنتديات الغربية ولزيادة خبرة من جميع الآراء التي يتم المشاركة بها.

وجرب هذا الرأي للمهندس: عاطف حسين atefhussein

http://www.qariya.com/vb/showthread.php?t=94537

[Ghost 2003]

بسم الله الرحمن الرحيم

إضافة

تفضل يا اخي العزيز الحل والعلاج لكل من العطل Sc320 و العطل Sc321 لمهندسنا الكبير والعظيم في علمه واستاذنا الجليل مهندس thebigmaster

http://www.qariya.com/vb/showthread.php?t=58378&page=3

[Ghost 2003]

[QUOTE=ashefsamy;293438]اخى/[/COLOR][/SIZE]fastwave2
اعلم اخى انك بعد تنظيف الالة وواضح انك استخدمت البلاوور فى التنظيف وبعد التنظيف الجيد يحدث ان تعطل الالة حيث يدخل التراب الناتج من نفخ البلاوور على الزجاج العاكس لوحدة الليزر ويغير اتجاة الليزر وبعد عملية التنظيف يظهر سيرفس كود SC-323 او SC-322 ومعنى ظهور رقم SC-322 هوعطل فى الموتور الخارجى لحركة السنسور المشغل لوحدة الليزر والحل قم بفك وحدة الليزر وهى بسيطة وسهلة وقم بتنظيف السنسور الموجود امام عينيك من الخارج بجوار بوردة السنسور المتحركة وانا تحت امرك فى ان كنت لا تستطبع عدم الوصول الى وحدة الليزر ارجو اخبارى اذا كنت لا تستطيع الوصول الى وحدة الليزر ام لا .

[Ghost 2003]

بسم الله الرحمن الرحيم

http://www.qariya.com/vb/showthread.php?t=56726

[Ghost 2003]

بسم الله الرحمن الرحيم


تفضل يا اخي العزيز الحل والعلاج لكل من العطل Sc322 و العطل Sc326 لمهندسنا الكبير والعظيم في علمه واستاذنا الجليل مهندس thebigmaster

السبب الاساسي لحدوث الكود ده بيكون تسرب بعض الحبر وسقوطه داخل وحده الليزر واللي بيتسبب في تعتيم شعاع الليزر الخارج من الوحده وبالتالي تعطي الاله الكود 322 لما شعاع الدايود الاول يحصل عليه تعتيم و326 لما يحصل تعتيم على شعاع الدايود التاني ...اما السبب التاني هو حدوث قطع او تشويش في الاشاره القادمه لوحده الليزر نفسها من الكارته الرئيسيه وسبب القطع ده هو كابل الداتا (الكابل الابيض الخاص بوحده الليزر)
العلاج بسيط وسهل ....عند حدوث الكود يقوم المهندس بفك وحده الليزر وينضفها جيدا من الحبر بالمنفاخ اليدوي لان البلاور احيانا بيسبب مشاكل ويحدد بالتنظيف الجزء اللي فيه الدايودين وينزع الاستيكر اللي فيه البار كود من الفتحتين اللي بيغطو المكان الخاص بنقل الشعاع من الدايودين وينظف كويس ويعمل تنظيف سريع لعلبه الليزر وكمان يتأكد من نظافه كابل الداتا وصلاحيته....وبعد كده يرجع كل حاجه زي ما كانت ويركب الوحده ويجرب تشغيل الاله وان شاء الله يتحل الكود


Read more: http://www.qariya.com/vb/showthread.php?t=58378

[Ghost 2003]

بسم الله الرحمن الرحيم

هذا الحل قبل أو بعد تنظيف وحدة الليزر يونت

عمل كلير أول ميموري Clear All Memory ثم عمل اعادة ضبط اعدادات الليزر يونت

افتح سيرفيس مود الآلة أي برنامج SP Mode

SP5*** Mode - Memory Clear - 1 All modules - Execute or (Code SP-5-801-001#

والكود السريع المختصر لها هو SP5-801# - Execute

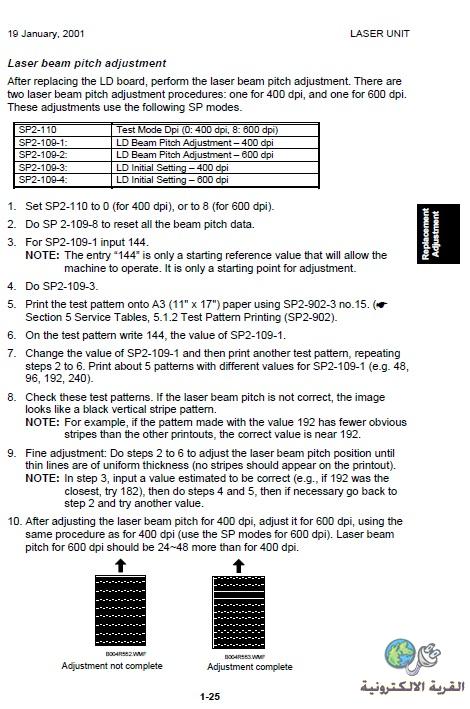

ثم عمل اعادة ضبط إعدادات الليزر يونت Laser beam pitch adjustment

الصورة من كتاب الصيانة حسب كل طراز (أي كل موديل)
http://upload.qariya.info/images/qar...62c101caf9.jpg

ثم يتم تنفيذ الخطوات من 1: إلي رقم 6 بالصورة المرفقة أو إلي الخطوة الأخيرة رقم 10

ثم نفذ هذه الخطوات بالترتيب التالي:-

1. Set SP2-110 to 0 (for 400 dpi), or to 8 (for 600 dpi).
2. Do SP 2-109-8 to reset all the beam pitch data.
3. For SP2-109-1 input 144.
NOTE: The entry “144” is only a starting reference value that will allow the
machine to operate. It is only a starting point for adjustment.
4. Do SP2-109-3-Execute.
5. Do SP2-109-4-Execute.
