[Omar Mekkawy]

السلام عليكم إخواني الكرام

لقد رأيت الموضوع التالي :

ابسط واشمل مبرمجة بيك (PIC) تبرمج اغلب انواع البيك

الموضوع به دائرة المبرمجة التالية :

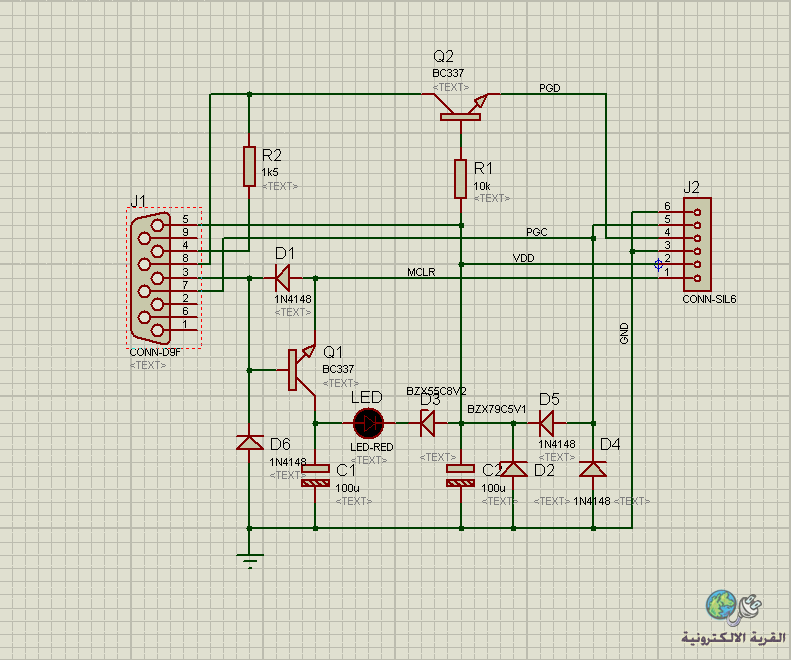

ورأيت التصميم ببرنامج البروتس وموجود بالموضوع السابق

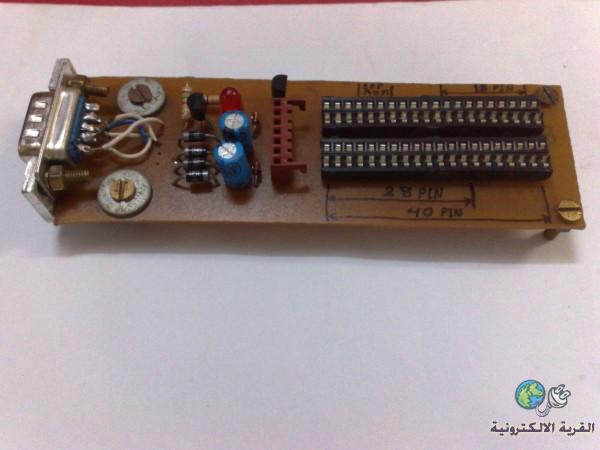

وهذه صورة له :



ولكن هناك اختلاف بين الصورة وبين التصميم بالبروتس

حيث أن بالصورة 2 ترانزيستور 2n3904
وبالتصميم 2 ترانزيستور BC337

أي التصميمين أنفذهم هل الذي بالصورة أم بالبروتس ؟؟؟؟؟ أرجوا المساعدة إخواني الكرام



وشكراً جزيلاً لكم

[Abdulla873]

صديقي هذه مبرمجتين مختلفتين احداهما عن الاخرى , وهنا سوف تجد تفاصيل
كل واحده:

http://www.pic-tronics.com/PIC-Programmers.php

[almoflehy]

وعليكم السلام ورحمة الله وبركاته

اخي الكريم انا قمت بعمل الدائرة الاولى التي بها الترانزستور 2n3904
وهي تعمل معي بصورة جيدة الى الان
وهذه صورتها

[Omar Mekkawy]

اقتباس المشاركة الأصلية كتبت بواسطة almoflehy وعليكم السلام ورحمة الله وبركاته اخي الكريم انا قمت بعمل الدائرة الاولى التي بها الترانزستور 2n3904 وهي تعمل معي بصورة جيدة الى الان وهذه صورتها

بارك الله فيك أخي الكريم
ولكني املك كل شىء بالدائرة الالكترونية
الا
الدايود زينر : لدي زينر 6 فولت و آخر 4 فولت وليس 5 فولت
ولدي واحد آخر 6 فولت ماذا افعل ؟
وهل ستعمل أم لا إخواني الكرام بالدايود الزينر البديل ؟
وشكراً جزيلاً لكم على التفاعل السريع

[almoflehy]

اقتباس المشاركة الأصلية كتبت بواسطة Omar Mekkawy بارك الله فيك أخي الكريم ولكني املك كل شىء بالدائرة الالكترونية الا الدايود زينر : لدي زينر 6 فولت و آخر 4 فولت وليس 5 فولت ولدي واحد آخر 6 فولت ماذا افعل ؟ وهل ستعمل أم لا إخواني الكرام بالدايود الزينر البديل ؟ وشكراً جزيلاً لكم على التفاعل السريع

الله يبارك فيك اخي الكريم

بالنسبة للزينر دايود فأعذرني اخي الكريم فلا علم لي ان كان يمكن استخدام ما عندك بدلا من ما هو في الدائرة
وننتظر الاجابة ممن لديهم الخبرة والمعرفة
بالتوفيق..
