حل مشكلة No Disc وصيانة الفيديو والـ DVD و VCD و CD-ROM و CD Man

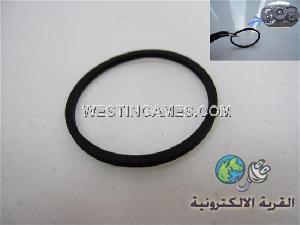

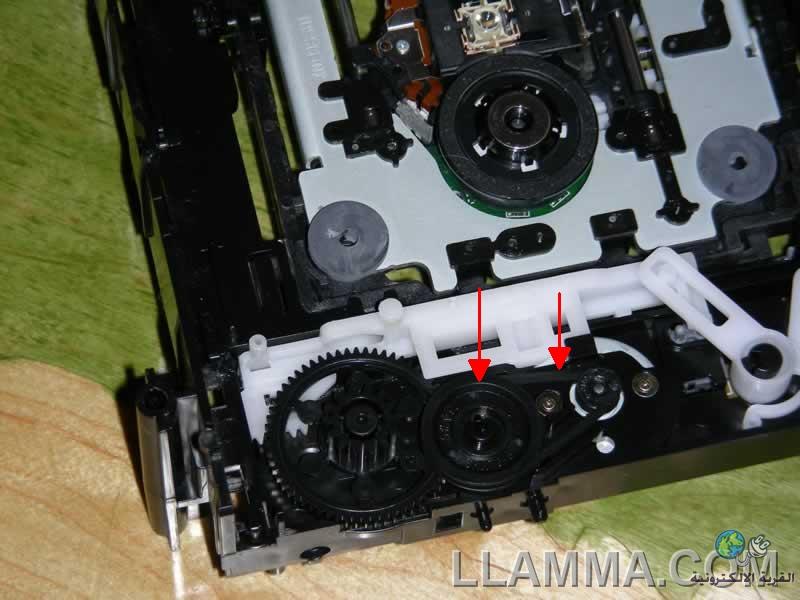

بسم الله الرحمن الرحيم حل مشكلة No Disc وصيانة الفيديو والـ DVD و VCD و CD-ROM و CD Man  الاحتمالات وطريقة الاصلاح: 1- القرص لا يدور يوجد باي جهاز مشغل للأقراص الضوئية (القرص الليزر) عطل سواء بالعدسة Lens أو خلل بعزم المحركات أو تلف أوعطب بكابل الفلات الخاص بالعدسة أو بسير الباب المطاطي. http://www.google.com.eg/search?hl=a...86l186l0.1l1l0 http://www.google.com.eg/search?hl=a...l788l0.2.2l4l0 2- احدى المحركات به أو بسبب سير الباب ملحوظة السير الجديد يكون اقل بنمرة واحدة من القديم ويكون غير مشدوداً ويكون ذو مرونة عالية كي لا يتلف أو يحرق المحرك http://www.google.com.eg/search?hl=a...l0.3.3.7-1l7l0 3- اختبار كلا من (محركات الباب CD door Motor – ومحرك تحريك العدسةDVD worm Motor – ومحرك الأسطوانة DVD-CD Spindle motor) والاختبار يكون بقياس الأوم ثم اختباره بفولت 4.5 فولت أو 5 فولت تيار مستمر DC-Direct Current وزيادة الفولت تدريجياً مع وضع اصبع اليد علي عمود الحركة للمحرك كي نتبين من عزم المحرك. http://ar.wikipedia.org/wiki/%D8%A7%...AA%D9%85%D8%B1 4- التأكد من أطراف توصيل الثلاث محركات (محركات الباب – ومحرك تحريك العدسة – ومحرك الأسطوانة) 5- التأكد من قوة ومرونة سير محرك فتح وغلق الباب الرئيسي. 6- التأكد من سلامة وتوصيل جيد للأبلاتين (ريش توصيل المحرك من الداخل) المتحكم في تشغيل المحركات 7- في حالة التأكد من العيب عدم القراءة في عدم قدرة محرك الاسطوانة ويسمي بـ DVD-CD Spindle motor http://www.google.com.eg/search?hl=a...l527l0.2.1l3l0 من إدارة الاسطوانة بالقوة والسرعة المطلوبة فيجب فك هذا المحرك بقصافة الاسلاك برفق شديد ثم شد أو ثني ابلاتين التوصيل بهذا المحرك ثم احكام غلق المحرك والتجربة أو استبدال هذا المحرك باخر جديد أو مستعمل بنفس الطول وحجم وعدد مسامير التثبيت. وهذا هو الحل الأول. 8- الحل الثاني. تنظيف العدسة باستخدام مناديل ناعمة جداً جداً مع استخدام اسبراي اكاي جاف والتنشيف الجيد لأثر التنظيف. 9- فحص المفاتيح والسوتشات والابلاتين (ريش توصيل المحرك من الداخل) أو خارج المحركات. 10- التأكد من ضبط المسافة بين جزئين محرك إدارة الأسطوانة (محرك دوران الأسطوانة) DVD-CD Spindle motor 11- وللمحترفين فقط: توجد اسفل العدسة Lens غطاء معدني وعلية مدون الباركود للعدسة يجب نزعة برفق شديد ثم تنظيف العدسة من الداخل بدون تحريك لاي جزء بها ويوجد داخل العدسة (عدستان من اعلى واسفل + منشور زجاجي + مرآة مائلة بزاوية معينة +دايو الليزر الضوئي+ شيب IC-Integrated Circuit وعلية مقاومة متغيرة واحدة في حالة CD Player والمقاومة المتغيرة الاخرى في حالة DVD Player) الدائرة المتكاملة IC-Integrated Circuit http://ar.wikipedia.org/wiki/%D8%AF%...85%D9%84%D8%A9 يمكن للمحترفين فقط: يتغير العدسة العلوية في حالة حربشتها ولصقها باي مادة لاصقة بدون طلطيشها أو تلف العدسة الجديدة تحزير هام جداً جداً جداً: عدم العبث أو تغيير قيمة المقاومة المتغيرة سواء CD or DVD لأنهم يتم ضبطهم بأجهزة دقيقة جداً للغاية (وهم المسؤلين عن قوة واضاءة شعاع الليزر) http://www.qariya.com/electronics/r_type.htm الأدوات المستخدمة في الصيانة: 1- طاقم مفكات ساعة صغيرة متعددة المستويات والاحجام المختلفة. 2- مناديل ورق ناعمة جداً. 3- اعواد تنظيف الأذن من الصيدليات لتنظيف العدسة Lens من الداخل إذا احتاج الأمر لذلك. 4- اسبراي اكاي جاف Spray Akai Video CD Lens Cleaner أو اي منظف بديل أخر. http://upload.qariya.info/images/qariya-e892c61c3d.jpg 5- اسطوانة تنظيف DVD-CD Lens Cleaner والسائل المستخدم معها http://www.google.com.eg/search?hl=a...0l0l0l0l0ll0l0 6- جفت أو ملقط 7- مفكات عادي وصليبة باحجام متعددة (اي مختلفة) 8- مجموعة من عدسات Lens خردة إذا اختاج الأمر لذلك. 9- مجموعة من المحركات تعمل علي 5 فولت تيار مستمر خردة إذا اختاج الأمر لذلك. 10- اصلاح او تغيير كابلات الفلاتة سواء جديدة أو من اجهزة التقطيع اي الخردة. 11- محول صغير متغيير من 1.5 وحتى 12 فولت بشدة تيار 200 أو 3.5 ميلي أمبير 12- اسبراي تنظيف للمحركات والمفاتيح والابلاتين باسم WD-40 أو أي بديل أخر. http://www.elsberryhardware.com/wd40.jpg أو http://upload.qariya.info/images/qariya-92abe1ece4.jpg 13- كاوية لحام جيدة بسلاح سراميك جيد + فلاكس مساعد للحام + قصدير جيد ذو نوعية ممتازة ويكون به فلاكس بعض الصور التوضيحية: http://upload.qariya.info/images/qariya-73513ef829.jpg http://upload.qariya.info/images/qariya-a87fca8bfb.jpg http://upload.qariya.info/images/qariya-3e4f1e3d57.jpg http://upload.qariya.info/images/qariya-f2004ba627.jpg ميكانيكا العدسات Lens Unit http://upload.qariya.info/images/qariya-28a2de4621.jpg الاطلاع: http://www.qariya.com/vb/showthread.php?t=73439 http://www.qariya.com/vb/showthread.php?t=31567 صيانه السى دى روم خطوة بخطوة http://www.qariya.com/vb/showthread.php?t=15155 http://www.consolezombie.com/Wii/Wii...placement.html التعديل الأخير تم بواسطة : Ghost 2003 بتاريخ 04-09-2011 الساعة 01:31 PM |
| اعلانات |
|
||||||
|

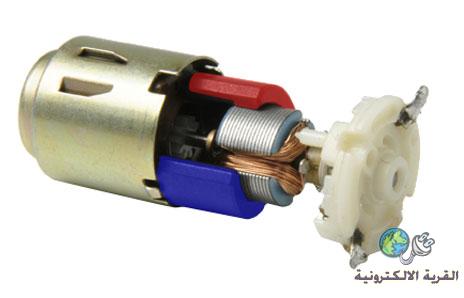

محرك تيار مستمر  http://upload.qariya.info/images/qariya-2fae5d5d75.jpg لو قمت بانتزاع الغطاء البلاستيكي لرؤية الجء الداخلي منه فسجد الفرشتين brushes الداخليتين التي تعمل على نقل الكهرباء من البطارية الى قطعة الموصل commutator  الجزء الداخلي للموتور يثبت على المحور بعض الاجزاء الداخلية للموتور مثل الموصل commutatorوالاطار الحامل armature. ويتكون الاطار الحامل من مغناطيس كهربي في صورة ثلاثة ملفات كهربائية تتكون من اسلاك نحاسية تشكل ثلاثة اقطاب. يخرج من كل ملف سلكين للتوصيل يتم توصيلهم في الموصل commutator كما هو موضح في الشكل ادناه.  ---------------------------------------------------------------------------------------- المحركات http://www.qariya.com/elect/motor.htm اعطال محرك التيار المستمر للعضو والمهندس : gamy scorp http://www.qariya.com/vb/showthread.php?t=15874 |
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
|
|
|
|||||
|
|
|
|||||
|
|
|
||||||
|
|
|||||
|
|
|
|||||
جاري التجراب ولنا عودة
|
