ماذا تعنى الالوان المختلفة فى الدوائر الكهربية او المحولات؟
|
| اعلانات |
|
||||||
|
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
|||||
|

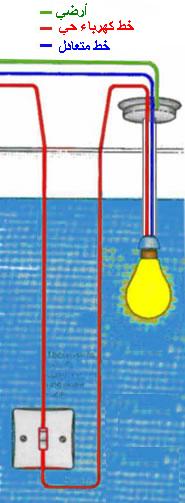

تختلف الالوان المستخدمة من نظام الى اخر كما اوضخ الاخ عبد العزيز .. لكن بشكل عام .. بالنسبة للجهود المنخفضة 220 فولت او 110 فولت الاحادية الوجه Single Phase يستخدم فيها اللوان قياسية ومعروفة .. وكل لون يدل على وظيفة معينه .. مثلا في البيوت .. الخط الارضي Ground .. دائما أخضر اللون الاسود او الاحمر .. دائما خط خطر .. Hot Line اللون الابيض او الازرق .. عادة خط متعادل .. Neutral [align=center]  [/align]اما الجهود ذات الثلاثة اوجه .. Three phase .. وبسبب ان المصدر التى تتغذي منه هذه الخطوط هي المحولات .. .. ولتميز كل وجه Phase عن الاخر .. .. ولأعطائك معلومات عن نوع التوصيلا ت التى تمت .. هل هي دلتا او واي Y.. .. ولمساعدتك في ما اذا كانت الاحمال عندك عبارة عن محركات كهربائية .. كل هذه الاسباب اوجبت وجود اللوان قياسية ثابته يعرفها ويميزها اي مهندس او فني .. الالوان هي .. الازرق .. خط كهرباء الاصفر .. خط كهرباء الاحمر .. خط كهرباء الاسود .. للخط المتعادل اذا كان المحول Y .. الاخضر .. الارضي .. :can: |
|
|||||
|
|
|
|||||
|
|
|
|||||
|
|
