بسم الله الرحمن الرحيم

حل مشكلة ظهور رسالة بعدم وجود ورق بالماكينة NO Paper (عدم الاحساس بالورق داخل درج صنية الورق) لجهاز الفاكس FX 200

صورة جهاز الفاكس طراز FX 200



فجهاز الفاكس متعدد الاستخدامات كـ (فاكس - طابعة - آلة تصوير صغير جداً اي ليست للعمل الشاق - اسكنر ألوان أو ابيض واسود - الحفظ والتصوير من علي الفلاشات التي تركب له من الجهة الامامية لجهاز الفاكس)

اماكن وضع الورق : أ- المكان الرئيسي له هو درج صنية الورق يوجد اما واحد فقط أو اثنين. ب- المكان الثاني من امام الباب الريئسي وهو المسار الجانبي أي Bypass

طريقة فحص جهاز الفاكس لتحديد مكان العطل:

1- وضع الورق داخل درج صنية الورق بشكل وصورة صحيحة
2- استخدام تصوير ورقة من خلال الفيدر أو اسكانر جهاز الفاكس. فسوف يظهر علي شاشة الجهاز رسالة No Paper
3- وعند اعطاء امر الطباعة لجهاز الفاكس فسوف يظهر علي شاشة الجهاز نفس الرسالة No Paper
4- تجد فقط يعمل الفاكس سواء في التصوير أو استقبال الفاكسات أو الطباعة من خلال وضع الورق في المسار الجانبي أي Bypass

وهكذا تم تحديد المشكلة وهي يوجد اتربة علي السينسور الذي يكون فوق درج صنية الورق ولمعرفته اخرج درج صنية الورق من مكانها المثبته به سوف تلاحظ زراع السينسور ويسمي بـ Paper End Sensor ووظيفته هو احساس بإنتهاء خروج الورق الفارغ للتصوير أو الطباعة من مكانه.

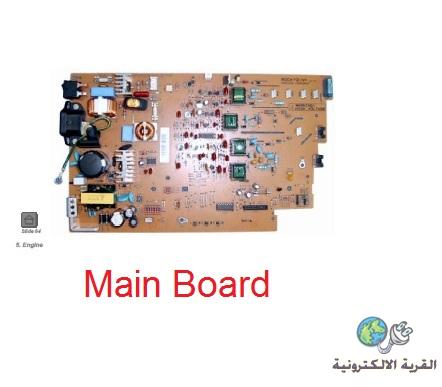

صورة للبوردة الرئيسي التي يوجد عليها السينسور Paper End Sensor



طريقة الفك والتركيب عند الانتهاء
توجد شرح طريقة الفك والتركيب في صفحة رقم 16 بكتاب البارتس كتالوج P_fx200

خطوات الفك الصحيحة
1- فك مسامير ظهر اي خلف جهاز الفاكس جميعاً وهي كثيرة جداً.
2- اخراج درج صنية الورق.
3- اخراج كارتريج الحبر والاحتفاظ به بعيداً علي الضوء المباشر له كي لا يتلف.
4- يوجد في امام جهاز الفاكس بعرض الجهاز غطاء رفيع مستطيل الشكل برقم 29 في كتاب البارتس.
5- نزع الكافرات اي الاغطية ارقام 10, 23, 25 في كتاب البارتس.
6- تجد البورة الرئيسية مثبية بمسامير من اسفل جهاز الفاكس ومشار لها برقم 2 في كتاب البارتس.
7- حدد بنظرك السنسور المطلوب لكي تنظفه بأحدي الطرق المشروحة بإسفل المشاركة.

صورة السينسور Paper End Sensor





طريقة تنظيف السينسور Paper End Sensor

أ- باستخدام ورق يوضع في الثقبين ويحرك للأعلى واسفل حتي يتم التنظيف الجيد وهما ثقب باعث الاشارة الضوئية وهو الليد ويسمي بـ Emitter والثقب الاخر هو مستقبل الاشارة الضوئية وهو الترانزيستور الضوئي ويسمي بـ Detector.
ب- باستخدام هواء جاف قوي (أسبراي آكاي جاف).
ج - أو باستخدام السيبرتو الاحمر أو الكحول الابيض ولكن بعد الاستخدم لابد من التجفيف الجيد لان مادة السبرتو موصلة للكهرباء كي لا يحدث شورت أو تلف.

----------------------------------------------------------------------------------------

يوجد هنا كتيبات الصيانة والبارتس لمعرفة الاعطال وطريقة الفك
