[noor1144]

السلام عليكم

اريد ان اتقدم خطوه وانفذ مشاريع المايكرو حتى تثبت المعلومة
ولكن المبرمجة تعيقني على الاستمرار
كل المشاريع الذي طبقتها على برنامج البرتوس

عندي بعض الاسئلة اتمنى ان اخرج من هذا الموضوع وانا عندي مبرمجة ذو كفاءة عاليه
احبتي ....

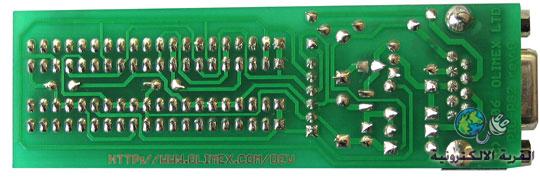

اشتريت كل القطع الاكترونية للمبرمجة الموجوده في موضوع المهندس الغالي احمد سمير
اظن انها اسهل دائرة في العالم وبسيطة جدا
ولكن بعض الاسئلة اتمنى من الاخوه الافاضل المساعدة والرد على كل سؤال

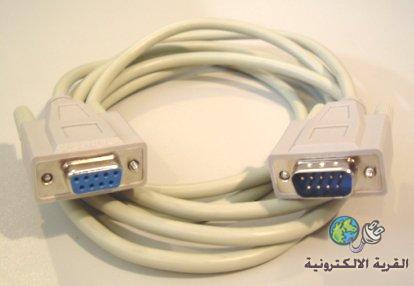

السؤال الاول اشتريت الكيبل هذا المرفق صوره منه المشار اليه بموضوع الهندس احمد


ولكن اكتشفت ان الاب توب الي عندي ليس له تسع مخارج بل وصله 15 مخرج
مثل هذا الكبيبل


اريد من حضراتكم الخلاصة بطريقة التوصيل دائرة المبرمجة الى الابتوب اذا فيه صور يكون ميه ميه لانه اختلف عدد المخارج والتوصيلات


السؤال الثاني عند عمل الدائرة هل تحتاج الى تعريف ام فقط انزل برنامج icprog وخلاص

السؤال الثالث
اشار المهندس احمد انه عند عمليه البرمجة يجب فصل التغذية عن دائرة المبرمجة
وسؤالي مامصدر تغذية الدائرة هل الكيبل نفسه ام تحتاج الى دائرة باور سبلاي
اين اوصله وكام فولت

السؤال الرابع
هل من الممكن استخدام وصله USB والاستغناء عن الكيبل AVG في نفس الدائرة
اذا ينفع يرجى الافاده بالصور

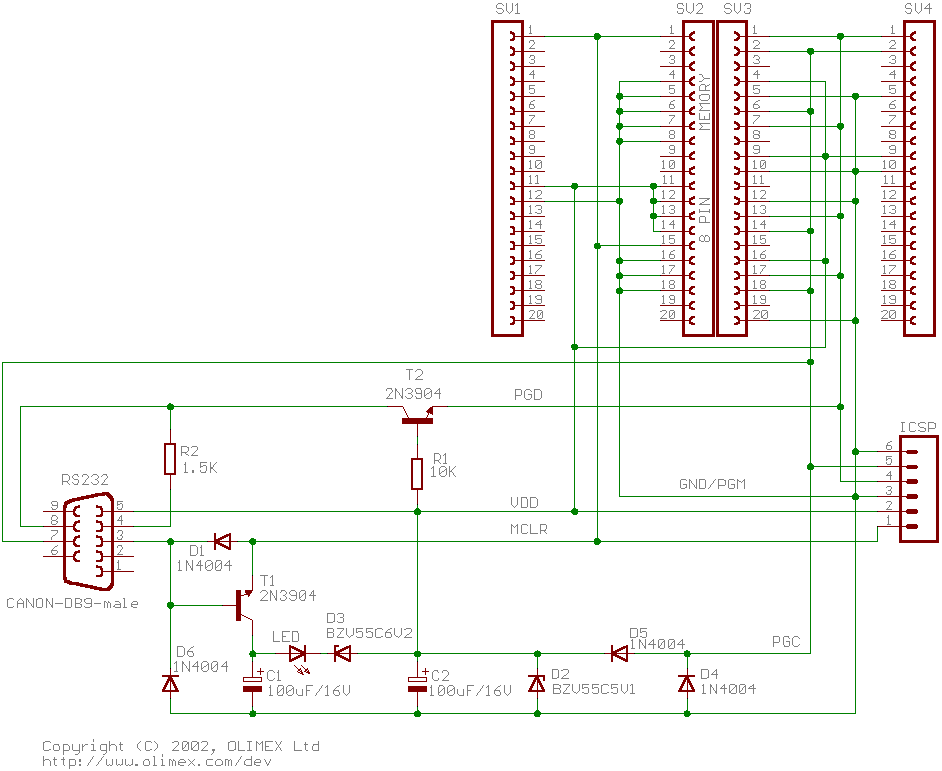

اترككم مع صوره الدائرة اذا احتجتم اليها

[ماجد عباس محمد]

اقتباس المشاركة الأصلية كتبت بواسطة noor1144 السلام عليكم اشتريت كل القطع الاكترونية للمبرمجة الموجوده في موضوع المهندس الغالي احمد سمير اظن انها اسهل دائرة في العالم وبسيطة جدا ولكن بعض الاسئلة اتمنى من الاخوه الافاضل المساعدة والرد على كل سؤال السؤال الاول اشتريت الكيبل هذا المرفق صوره منه المشار اليه بموضوع الهندس احمد

هذا كابل RS232 وأجهزة الحاسب العادية بها هذا المخرج لكن اللاب توب توقفت عن استخدامه
هناك دائرة تحويل لكن للأسف لا تستخدم كل اشارات التحكم ولذا بعض الأجهزة لا تعمل عليها

ولكن اكتشفت ان الاب توب الي عندي ليس له تسع مخارج بل وصله 15 مخرج مثل هذا الكبيبل

هذا كابل شاشة و أعتقد أن كل إشاراته 5 فولت رقمى ولا يوجد تغذية به

اريد من حضراتكم الخلاصة بطريقة التوصيل دائرة المبرمجة الى الابتوب اذا فيه صور يكون ميه ميه لانه اختلف عدد المخارج والتوصيلات

اشترى دائرة التحويل وانت و حظك قد تناسب دائرتك وقد لا تناسبها

السؤال الثاني عند عمل الدائرة هل تحتاج الى تعريف ام فقط انزل برنامج icprog وخلاص

كل إضافة للحاسب لابد من برنامج للتشغيل - ليس بالضرورة تعريف
هذا البرنامج سيحدد أى منفذ مستخدم و يقرأ الملف المطلوب برمجته و يتأكد من أن الميكرو لا يوجد به برنامج سابق و إن كان به برنامج يمحو السابق و يتولى اعطاء أوامر البرمجة بالتتابع السليم للميكرو

السؤال الثالث اشار المهندس احمد انه عند عمليه البرمجة يجب فصل التغذية عن دائرة المبرمجة وسؤالي مامصدر تغذية الدائرة هل الكيبل نفسه ام تحتاج الى دائرة باور سبلاي اين اوصله وكام فولت

نعم خاصة أن منفذ RS232 به تغذية قد تصل لأكثر من 9 فولت وتصل إلى 15 فولت لذا هو مناسب لتطبيق جهد البرمجة الأعلى من +5 فولت

السؤال الرابع هل من الممكن استخدام وصله USB والاستغناء عن الكيبل AVG في نفس الدائرة اذا ينفع يرجى الافاده بالصور

USB لا يعطى جهد أعلى من +5 فولت

[noor1144]

سبحان الله يعني مافي امل يعني

طيب هل من دائرة
عندك مبرمجة usb او الوصله 15 مخرج الي عندي

يا اخي ساعدني بشيء
يعني بخبرتك الواسعة تجعل هذه الدائرة على usb وتاخذ من ال usb المخارج الازمة للداتا
ثم تعمل للمبرمجة دائرة باور سبلاي خاريجة مارايك

او وصله AVG الي عندي تقولي كيف اوصلها ماهي الخطوط التي آخدها مع دائرة الباور سبلاي

انتظر ردك
وشكرا

[ماجد عباس محمد]

اخى
ابحث فى موقع ميكروتشيب ستجد كثير من الحلول
مشكلة أى مبرمجة أنها مرتبطة بالبرنامج الذى تفعلها و ليس من السهل تعديل الدوائر مستقله

[MWWM]

هنا مبرمجه رخيصه وجميله

http://www.piccircuit.com/shop/56-ic...ammer-set.html
