[موهى]

السلام عليكو وكل عام وانتم بخير بمناسبة شهر رمضان الكريم
عندى مشكلة فى ماكينة 1055 فى الوضع العادى اى كمية من الورق تقوم بتصويرها
وعند استخدام الدوبلكس عند تصوير اقل من اربع اوراق تصور عادى ولكن تصوير اربعاوراق فاكثر فتحشر فى الدوبلكس وبالأخص عند b2 مع العلم ان الدوبلكس سليم حيث انى قمت بتجربتة على ماكينة اخرى وجئت بدوبلكس اخر وعمل نفس المشكلة عند نفس العدد ارجو المساعدة

[Ghost 2003]

بسم الله الرحمن الرحيم

اخي العزيز

نظف كلاً من : حساس Registration Sensor وايضاً حساس ID Sensor حسب الترتيب المذكور.

كي تعرف السبب لحل مشكلة الحشر

1- تأكد أولا من تثبيت جيد لوحدة دوبلكس بالماكينة وعدم وجود اي جزء ناقص بالتركيب أو مسامير ناقصة.
2- افحص جميع الحساسات بالماكينة ببرنامج Input Check
3- افحص جميع الكلاتشات بالماكينة ببرنامج Output Check
4- افحص جيداً وعدم وجود اي قصعة حتى لوكانت صغيرة جداً للغاية من قصاصات من الورق ، وعدم وجود اي غبار حبر أو اتربة عالقة علي الحساس Sensor
5- للإزالة الصدأ أو اي اتساخ علي اعمدة الحركة والدوران والمحركات استعن بمادة مزيل للصدأ فهي لا تؤثر علي التروس البلاستيكية ثم نظف مكان الرش بالقماش فقط

مادة مزيل الصدأ
http://www.elsberryhardware.com/wd40.jpg

الدخول علي سيرفيس آلات الأفيشيو

http://www.qariya.com/vb/showthread.php?t=56724


1- كيفية اختبار الحساسات وحساس التزامن الورق مع الدرام بالماكينة فقط

SP5 Mode - Input Check

ادخل سوف تجد في النصف الأخر لشاشة الماكينة تتكون من اصفار ووحايد مثل لغة الالة بالحاسوب فعند اخفاء الحساس Sensor بالورق يتغير شكل ترتيب الصفر والواحد فيعني هذا انة سليم ويؤدي وظيفته وعمله بشكل جيد Input Check والكود المختصر هو 5803 لبعض طرازات الماكينات فقد تختلف بعض الشئ من ماكينة لأخرى.

2- كيفية اختبار المحركات والكلاتشات وغير ذلك بالماكينة فقط

SP5 Mode - Output Check

ادخل سوف تجد في النصف الأخر لشاشة الماكينة تتكون من اصفار ووحايد مثل لغة الالة بالحاسوب فعند اخفاء الحساس Sensor بالورق يتغير شكل ترتيب الصفر والواحد فيعني هذا انة سليم ويؤدي وظيفته وعمله بشكل جيد Output Check والكود المختصر هو 5804 لبعض طرازات الماكينات فقد تختلف بعض الشئ من ماكينة لأخرى.

3- وبنفس الطريقة نستحدم الكود الثاني لأختبار جهاز السحب الآلي للورق وهو يسمي بالفيدر ADF Unit أو ARDF Unit والكود المختصر هو 6007

SP6 Periphs - Input Check / Output Check

http://www.qariya.com/vb/showthread.php?t=66644

ملحوظة تم شرحهم بموضوعات عديدة سابقة وقديمة جداً

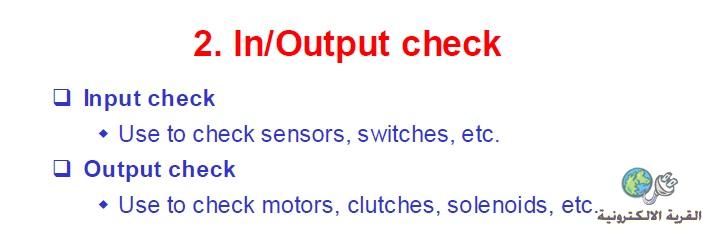

http://upload.qariya.info/images/qariya-e6de13c511.jpg

ويعني

1- Input check

يستخدم في فحص الحساسات اي السنسور sensors ،والمفاتيح switches إلخ.

2- Output check

يستخدم في فحص كلا من المحركات motors ، والكلاتشات clutches ، والمرحلات أو تسمي بالريلايهات solenoids إلخ.

[Ghost 2003]

عزيزي ادخل هنا

http://www.qariya.com/vb/showthread.php?t=56427

[Ghost 2003]

بسم الله الرحمن الرحيم

اخي العزيز

نظف كلاً من: حساس Registration Sensor وايضاً حساس ID Sensor

كي تعرف السبب لحل مشكلة الحشر

1- تأكد أولا من تثبيت جيد لوحدة دوبلكس بالماكينة وعدم وجود اي جزء ناقص بالتركيب أو مسامير ناقصة.
2- افحص جميع الحساسات بالماكينة ببرنامج Input Check
3- افحص جميع الكلاتشات بالماكينة ببرنامج Output Check
4- افحص جيداً وعدم وجود اي قصعة حتى لوكانت صغيرة جداً للغاية من قصاصات من الورق ، وعدم وجود اي غبار حبر أو اتربة عالقة علي الحساس Sensor
5- للإزالة الصدأ أو اي اتساخ علي اعمدة الحركة والدوران والمحركات استعن بمادة مزيل للصدأ فهي لا تؤثر علي التروس البلاستيكية ثم نظف مكان الرش بالقماش فقط

مادة مزيل الصدأ
http://www.elsberryhardware.com/wd40.jpg

الدخول علي سيرفيس آلات الأفيشيو

http://www.qariya.com/vb/showthread.php?t=56724


1- كيفية اختبار الحساسات وحساس التزامن الورق مع الدرام بالماكينة فقط

SP5 Mode - Input Check

ادخل سوف تجد في النصف الأخر لشاشة الماكينة تتكون من اصفار ووحايد مثل لغة الالة بالحاسوب فعند اخفاء الحساس Sensor بالورق يتغير شكل ترتيب الصفر والواحد فيعني هذا انة سليم ويؤدي وظيفته وعمله بشكل جيد Input Check والكود المختصر هو 5803 لبعض طرازات الماكينات فقد تختلف بعض الشئ من ماكينة لأخرى.

2- كيفية اختبار المحركات والكلاتشات وغير ذلك بالماكينة فقط

SP5 Mode - Output Check

ادخل سوف تجد في النصف الأخر لشاشة الماكينة تتكون من اصفار ووحايد مثل لغة الالة بالحاسوب فعند اخفاء الحساس Sensor بالورق يتغير شكل ترتيب الصفر والواحد فيعني هذا انة سليم ويؤدي وظيفته وعمله بشكل جيد Output Check والكود المختصر هو 5804 لبعض طرازات الماكينات فقد تختلف بعض الشئ من ماكينة لأخرى.

3- وبنفس الطريقة نستحدم الكود الثاني لأختبار جهاز السحب الآلي للورق وهو يسمي بالفيدر ADF Unit أو ARDF Unit والكود المختصر هو 6007

SP6 Periphs - Input Check / Output Check

http://www.qariya.com/vb/showthread.php?t=66644

ملحوظة تم شرحهم بموضوعات عديدة سابقة وقديمة جداً

http://upload.qariya.info/images/qariya-e6de13c511.jpg

ويعني

1- Input check

يستخدم في فحص الحساسات اي السنسور sensors ،والمفاتيح switches إلخ.

2- Output check

يستخدم في فحص كلا من المحركات motors ، والكلاتشات clutches ، والمرحلات أو تسمي بالريلايهات solenoids إلخ.

[Ghost 2003]

بسم الله الرحمن الرحيم

اخي العزيز

أولا نظف كلامن بالماكينة: أ- حساس التزامن بين الورق والدرام Registration Sensor و، ب- حساس كثافة الحبر علي الورقة ID Sensor

ملحوظة ينظف الحساس اي Sensor بالقماس الابيض النظيف مع اضافة قليل من السبرتو الأحمر أو الكحول اذا احتاج الأمر لذلك اي عند اللاحتياج.

كي تعرف السبب لحل مشكلة الحشر

1- تأكد أولا من تثبيت جيد لوحدة دوبلكس بالماكينة وعدم وجود اي جزء ناقص بالتركيب أو مسامير ناقصة.
2- افحص جميع الحساسات بالماكينة ببرنامج Input Check
3- افحص جميع الكلاتشات بالماكينة ببرنامج Output Check
4- افحص جيداً وعدم وجود اي قصعة حتى لوكانت صغيرة جداً للغاية من قصاصات من الورق ، وعدم وجود اي غبار حبر أو اتربة عالقة علي الحساس Sensor
5- للإزالة الصدأ أو اي اتساخ علي اعمدة الحركة والدوران والمحركات استعن بمادة مزيل للصدأ فهي لا تؤثر علي التروس البلاستيكية ثم نظف مكان الرش بالقماش فقط

مادة مزيل الصدأ
http://www.elsberryhardware.com/wd40.jpg

الدخول علي سيرفيس آلات الأفيشيو

http://www.qariya.com/vb/showthread.php?t=56724


1- كيفية اختبار الحساسات وحساس التزامن الورق مع الدرام بالماكينة فقط

SP5 Mode - Input Check

ادخل سوف تجد في النصف الأخر لشاشة الماكينة تتكون من اصفار ووحايد مثل لغة الالة بالحاسوب فعند اخفاء الحساس Sensor بالورق يتغير شكل ترتيب الصفر والواحد فيعني هذا انة سليم ويؤدي وظيفته وعمله بشكل جيد Input Check والكود المختصر هو 5803 لبعض طرازات الماكينات فقد تختلف بعض الشئ من ماكينة لأخرى.

2- كيفية اختبار المحركات والكلاتشات وغير ذلك بالماكينة فقط

SP5 Mode - Output Check

ادخل سوف تجد في النصف الأخر لشاشة الماكينة تتكون من اصفار ووحايد مثل لغة الالة بالحاسوب فعند اخفاء الحساس Sensor بالورق يتغير شكل ترتيب الصفر والواحد فيعني هذا انة سليم ويؤدي وظيفته وعمله بشكل جيد Output Check والكود المختصر هو 5804 لبعض طرازات الماكينات فقد تختلف بعض الشئ من ماكينة لأخرى.

3- وبنفس الطريقة نستحدم الكود الثاني لأختبار جهاز السحب الآلي للورق وهو يسمي بالفيدر ADF Unit أو ARDF Unit والكود المختصر هو 6007

SP6 Periphs - Input Check / Output Check

http://www.qariya.com/vb/showthread.php?t=66644

ملحوظة تم شرحهم بموضوعات عديدة سابقة وقديمة جداً

http://upload.qariya.info/images/qariya-e6de13c511.jpg

ويعني

1- Input check

يستخدم في فحص الحساسات اي السنسور sensors ،والمفاتيح switches إلخ.

2- Output check

يستخدم في فحص كلا من المحركات motors ، والكلاتشات clutches ، والمرحلات أو تسمي بالريلايهات solenoids إلخ.
