[صقر الشارع]

السلام عليكم

ارجو اعطاء حل لكود 203 لجهاز ريكو 2500 علما اني بدلت ماطور الليزر يونت وبدلت الوايرت والكيبلات الواصلة بين الماطور وبين الليد يونت بعد العودة الى السيرفس منوال للجهاز ولكن لازال الكود مستمر ارجو اعطائي حل وبالنسبة للبرنامج اللي اعمله والغي الحشر او الكود ما يضبط وياي وميصير فما هو الحل؟

[Ghost 2003]

اخي صقر

هل هذه الالة ألوان ام ابيض واسود؟

ارجوا ارسال كتالوجات الالة اي كتيبات السيرفيس منوال والبارتس كتالوج لهذا الطراز أو اكتب لي رقم الموجود علي شاسية الالة أو علي ظهر الالة من الخلف حرف ثم ارقام وهو مثلاً Machine Code: B040

[Ghost 2003]

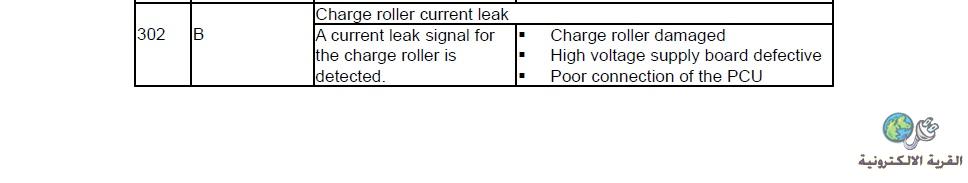

العطل والعلاج



احتمالات العطل

* Charge roller damaged
* High voltage supply board defective
* Poor connection of the PCU

طريقة الغاء كود الحشر أو المشاكل للطرازات التالية Aficio 120-1013-1013F-1015-1018-MP2500

http://www.qariya.com/vb/showthread.php?t=82405&page=2

جميع كتالوجات الصيانة والبارتس وكتالوج التشغيل للطراز Ricoh Aficio AF 1015 وهو نفسة الطراز المطلوب ريكو افيشيو Ricoh AFicio MP2500

http://www.multiupload.com/C281OHE8WM

أو

http://www.mirrorcreator.com/files/0...1802.zip_links

[صقر الشارع]

203 B
Polygon Motor Error 2: OFF Timeout
The machine does not detect the
polygon motor unlock signal for 3
seconds after the polygon motor
has turned off.
• Polygon motor defective
• SCRATCH error
• I/F harness disconnected or loose

الاخ العزيز الكود 203 وليس 302

واني بدلت ماطور الليزر يونت والكيبلات باخرى جديدة ومازال الكود مستمر

ارجو منك بخبرتك قراءة المسج اعلاه واعطائي معلومات تفيدني في الحل والمسج هذا اخذته من السيرفس منوال للجهاز والجهاز اسود وابيض وكود الجهاز هو
Model PR-C1
(D010/D043)

[Ghost 2003]

أو جميع كتالوجات الصيانة والبارتس وكتالوج التشغيل للطراز Ricoh Aficio MP1600 وهو نفسة الطراز المطلوب ريكو افيشيو Ricoh AFicio MP2500

http://www.multiupload.com/PRJ6IYFCIB

أو

http://www.mirrorcreator.com/files/0...2000.zip_links

[صقر الشارع]

203 B
Polygon Motor Error 2: OFF Timeout
The machine does not detect the
polygon motor unlock signal for 3
seconds after the polygon motor
has turned off.
• Polygon motor defective
• SCRATCH error
• I/F harness disconnected or loose

الاخ العزيز الكود 203 وليس 302

واني بدلت ماطور الليزر يونت والكيبلات باخرى جديدة ومازال الكود مستمر

ارجو منك بخبرتك قراءة المسج اعلاه واعطائي معلومات تفيدني في الحل والمسج هذا اخذته من السيرفس منوال للجهاز والجهاز اسود وابيض وكود الجهاز هو
Model PR-C1
(D010/D043)

Read more: http://www.qariya.com/vb/showthread....#ixzz1Pn6JphLj

[Ghost 2003]

اقتباس المشاركة الأصلية كتبت بواسطة صقر الشارع 203 B Polygon Motor Error 2: OFF Timeout The machine does not detect the polygon motor unlock signal for 3 seconds after the polygon motor has turned off. • Polygon motor defective • SCRATCH error • I/F harness disconnected or loose الاخ العزيز الكود 203 وليس 302 واني بدلت ماطور الليزر يونت والكيبلات باخرى جديدة ومازال الكود مستمر ارجو منك بخبرتك قراءة المسج اعلاه واعطائي معلومات تفيدني في الحل والمسج هذا اخذته من السيرفس منوال للجهاز والجهاز اسود وابيض وكود الجهاز هو Model PR-C1 (D010/D043)

اخي صقر

1- فك مجموعة الليزر ثم عمل تنظيف لجميع المرآيات وتنظيف بالقماش فقط لحساس يسمي بـ Laser Sync. Detector

http://thumbs1.ebaystatic.com/m/mrb4...BP3B2w/140.jpg

http://ww2.justanswer.com/uploads/Mi...5_ld_unita.jpg

http://upload.qariya.info/images/qariya-948ce15d5a.jpg

2- فك محرك Polygon Motor برفق شديد وضع المحرك القديم ولكن بعد وضع نقطة ذيت بسيطة كي يمكن الدوران بسهولة أو تغييرة ولكن ابدأ بالمحرك الأصلي القديم وبعد ذلك بالجديد. وبعد تركيب المحرك يجب تنظيف اوجة المرآيات في 6 اركان ولكن التنظيف يكن في اتجاه واحد فقط وبدون استخدام اي سوائل للتنظيف ولا تستخدم مكنسة البلور لان هوائها شديد ولا تستخدم الكمبريسور لانة هوائه شديد ويخرج رزاز ماء ويمكن التنظيف باليد أو استخدام منفاخ يدوي فقط مثل (الحقنة الشرجية) يباع بالصيدليات

http://www.mediquip.co.uk/bulb01.jpg

3- ثم اعد المجموعة إلي داخل الماكينة وعمل الغاء كود الحشر أو المشاكل للطرازات التالية Aficio 120-1013-1013F-1015-1018-MP2500

http://www.qariya.com/vb/showthread.php?t=82405&page=2

ولمزيد من العلم

http://www.qariya.com/vb/showthread.php?t=56726

تفضل يا اخي العزيز الحل والعلاج لكل عطل بصفحة رقم 1،2 لمهندسنا الكبير والعظيم في علمه واستاذنا الجليل مهندس thebigmaster

http://www.qariya.com/vb/showthread.php?t=58378

أو

للمهندس البارع والبارز أشرف سامي ashefsamy

http://www.qariya.com/vb/showthread.php?t=75892

أو من شرح ومهندس عاطف حسين atefhussein

atefhussein858.googlepages.com/pdf

[Ghost 2003]

او احتمالات لهذه المشكلة: من سيرفيس ماكينة اخرى طراز Ricoh Aficio 2022

• Polygon mirror motor defective
• Poor connection between the
polygon mirror motor driver and the
SBCU board
• SBCU board defective

او من طراز Ricoh Aficio 2510

• Polygon motor I/F harness loose,
disconnected, or defective

أو من طراز Ricoh Aficio 1600

• Damaged cable between BICU and
polygonal mirror motor driver

أو من طراز Ricoh Aficio 1015

• Polygon mirror motor defective
• Poor connection between the
polygonal mirror motor driver and the
BiCU board
• Damaged cable between BiCU/IOB
and polygonal mirror motor driver
• BiCU board defective

أو من طراز Ricoh Aficio 1035

• Cable at the polygon mirror motor
disconnected or defective
• Polygon motor or polygon motor
driver defective
• Polygon motor drive pulse not output
correctly
• LOCK signal could not be detected
