توليد نبضات ؟؟؟

[نور الهدى N]

السلام عليكم
هل يمكن توليد موجة مربعة بواسطة مضخم عملياتي واحد
مثل المتكامة UA741
شكراً لكم .

[myousef]

use it as a buffer i don't know why it's work but it's work :S

[ماجد عباس محمد]

مشروح هنا
http://www.qariya.com/vb/showpost.ph...&postcount=118

[نور الهدى N]

السلام عليكم
شكراً للاساتذ ماجد و الأستاذ يوسف

قمت بعمل التجربة على البروتوس و لكنها لم تعطي نبضات متسلسلة
بل نبضة واحدة

http://filaty.com/s/voW

هل يوجد خطأ ؟

[ماجد عباس محمد]

أجل فالمكبر يجب أن يوصل VCC بجهد موجب و VEE بجهد سالب وليس الأرضى معهم

[نور الهدى N]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

أجل فالمكبر يجب أن يوصل VCC بجهد موجب و VEE بجهد سالب وليس الأرضى معهم

أشكرك أستاذ ماجد

ولكن ألا يمكن تحقيق ذلك يتغذية موجبة فقط ؟


شكراً

[ماجد عباس محمد]

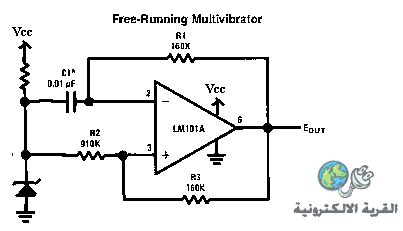

هذه هى الدائرة و هناك طرق أخرى كثيرة مشروحة فى نفس السلسلة

[a7mad 3abdo]

نعم يمكن باستخدام دائرة شبيهه بدائرة schmitt trigger


http://hyperphysics.phy-astr.gsu.edu...ic/square.html
