[حماده الصافي]

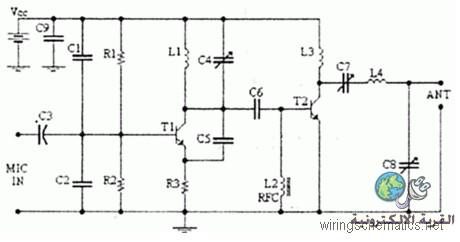

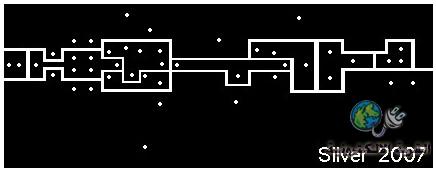

المخطط التالي هو الدائرة الارسال تصل الى 4W. امدادات التيار الكهربائي عن هذه الدائرة هو 12 - 16V مع الاستهلاك الحالي من 400mA - 100. هذه الدائرة تعمل مع ترددات مجموعة من الانبعاثات 108MHz - 88.


قائمة المكونات
R1, R2 = 10K Ohm (1/4 W)
R3 = 47 Ohm (1/4 W)
C1, C2 = 1nF
C3 = 4,7uF/16V
C4, C7, C8 = 0~45pF trimmer
C5, C6 = 10pF
C9 = 100nF
T1, T2 = 2N2219
L1 = 4 turns, 7mm diameter *
L3 = 3 turns, 7mm diameter *
L4 = 5 turns, 7mm diameter *
المقاومة مع ملفوفة حول محثL2
ant=ثنائي القطبية
مدخل صوت مايك او صوت




اخوكم حماده الصافي
http://www.qariya.com/electronics/Fm_4w.htm

[فهد المنصور]

شكرا لك مهندس حماده الصافي على الدائرة ..

[حماده الصافي]

ان شاء الله بعد فترة اعطي دروس في تصميم المرشحات وكيف التحكم بها

[jasim12345]

بارك الله فيك و جزاك كل الخير

[shoosh]

شكرا يا استاذ

[أبوالفهد]

اقتباس المشاركة الأصلية كتبت بواسطة حماده الصافي المخطط التالي هو الدائرة الارسال تصل الى 4W. امدادات التيار الكهربائي عن هذه الدائرة هو 12 - 16V مع الاستهلاك الحالي من 400mA - 100. هذه الدائرة تعمل مع ترددات مجموعة من الانبعاثات 108MHz - 88. قائمة المكونات R1, R2 = 10K Ohm (1/4 W) R3 = 47 Ohm (1/4 W) C1, C2 = 1nF C3 = 4,7uF/16V C4, C7, C8 = 0~45pF trimmer C5, C6 = 10pF C9 = 100nF T1, T2 = 2N2219 L1 = 4 turns, 7mm diameter * L3 = 3 turns, 7mm diameter * L4 = 5 turns, 7mm diameter * المقاومة مع ملفوفة حول محثL2 ant=ثنائي القطبية مدخل صوت مايك او صوت اخوكم حماده الصافي http://www.qariya.com/electronics/Fm_4w.htm

ممكن صور للأجزاء

[Mondy_2010_2010]

انا جربت الدايره دى قبل كده بس مش شغالة ممكن اعرف طريقة عمل الملفات و شرح المكثفات المتغيرة و طرق قراءتها

[safwat nour art]

اخي حماده الصافي جزاك الله خيرا علي طرحك هذه الموضوع الاكثر من رئع والذي عانيت كثرا في تصميمه ولكن كل محاولاتي بائت بلفشل لعدم معرفتي بلقطع الاكترونيه مع انه متوفره لدي ولكن ولدي القدره علي توصيلها ولكن ليست بدرايه كافيه ومعلومه عن مهمت القطع الاكترونيه فرجاء اخي اعطينا صور للقطع وكيف اتعرف عليها من خلال الرموز او مراسلتي علي safwat2013art*gmail.com او علي فيبر او واتس اب 01016780078 رجاء المساعده وجزاك الله خير وشكرا...
