[مودى مى 2]

عندى شاشة 15 نزعها mak view الشاشة بتفتح وبعد كدة تقفل خالص وفية ريحة زى
يااخى الريحة طالعة من البتاعة الى ماسكة الشاشة من ورا الى فيها سلك كتير وتانيا الشاشة بتقفل وتفتح بتتكتة ومفيش ريحة من اى مكسف جربت الشاشة كلها التانية بالكبشة بتاعتها عملت نفس العيب يعنى كدة الكبشة شغالة يبقى العين من الان ممكن تجبلى صورة لان او تجبلى شرح الاقية فين على البوردة واكون شاكر
ارجو الرد من الاخوة المحترمين ارجو الحل من الاخوة المحترمين

[مودى مى 2]

اقتباس المشاركة الأصلية كتبت بواسطة مودى مى 2 عندى شاشة 15 نزعها mak view الشاشة بتفتح وبعد كدة تقفل خالص وفية ريحة زى يااخى الريحة طالعة من البتاعة الى ماسكة الشاشة من ورا الى فيها سلك كتير وتانيا الشاشة بتقفل وتفتح بتتكتة ومفيش ريحة من اى مكسف جربت الشاشة كلها التانية بالكبشة بتاعتها عملت نفس العيب يعنى كدة الكبشة شغالة يبقى العين من الان ممكن تجبلى صورة لان او تجبلى شرح الاقية فين على البوردة واكون شاكر ارجو الرد من الاخوة المحترمين ارجو الحل من الاخوة المحترمين

ودة صورة محول الاخراج الافقي الى بتطلع ريحة شياط اغير الترنتستور لاين وهايظبط هو ولا ممكن يكون العيب من البتاعة الى فى الصورة دة مستنى الرد عشان امشى صح

[مودى مى 2]

هو محدش معبرنى لية اتمنى حد يرد لانى فاكك الشاشة وارجو التقدير

[mikoo]

اخى العزيز : سم الله من الممكن ان تكون رائحة الشياط هذه نتيجة سخونة ترانزستور أو عنصر بالبوردة واحتمال ان تكون بسبب سخونة ترانزستور اللاين
أولا : قم بنزع ترانزستور اللاين وركب وحدة ال fbt مرة أخرى
ثانيا : اعد على جميع لحامات ارجل عناصر البوردة جيدا ثم قم بالتنظيف بعد ذلك
ثالثا قم بالقياس مكان الرجل الوسطى للترانزستور وشوف قيمة الجهد الموجود وترقيبا حيكون من 57 الى 60 فولت بعد نزعه فاذا كان أعلى مثلا 100 فولت أو اعلى اذن هناك مشكلة تؤدي الى زيادة الجهد
قم بقياس خروجات التشوبر وقارن اذ كانت صحيحة ام لا

متابع معك

[مودى مى 2]

اقتباس المشاركة الأصلية كتبت بواسطة mikoo اخى العزيز : سم الله من الممكن ان تكون رائحة الشياط هذه نتيجة سخونة ترانزستور أو عنصر بالبوردة واحتمال ان تكون بسبب سخونة ترانزستور اللاين أولا : قم بنزع ترانزستور اللاين وركب وحدة ال fbt مرة أخرى ثانيا : اعد على جميع لحامات ارجل عناصر البوردة جيدا ثم قم بالتنظيف بعد ذلك ثالثا قم بالقياس مكان الرجل الوسطى للترانزستور وشوف قيمة الجهد الموجود وترقيبا حيكون من 57 الى 60 فولت بعد نزعه فاذا كان أعلى مثلا 100 فولت أو اعلى اذن هناك مشكلة تؤدي الى زيادة الجهد قم بقياس خروجات التشوبر وقارن اذ كانت صحيحة ام لا متابع معك

ممكن صورة لوحدة ftb وكمان صورة خروجات التشوبر وقصدك على الترنستور الاين الافقى ولا التانى الاين اغيروا ولا ممكن يكون من الاين التانى الى هو فى الصورة التانية دة

ةهو دة الشوبر

[mikoo]

اخى العزيز :
بالنسبة للصورة الثانية نعم هوه ده التشوبر ، قيس الجهد على أرجله من تحت وقارنها بالقيمة الصحيحة من خلال السيرفس مانوال شيت الخاص بالشاشة
ثانيا الرسم اللي فوق هذا ليس ترانزستور اللاين هذ يسمي ترانزستور الباور
ووحدة الFBT هي الوحدة اللي في الرسم اللي فوق ركبها اذا كنت خلعتها
أما ترانزستور اللاين هو الترانزستور الكبير المثبت على التبريد الموجود بجانب هذه الوحدة ، أخلعه من مكانه ثم شغل الشاشة وبحرص قيس مكان رجله الوسطي ( الكوليكتور)

[مودى مى 2]

اقتباس المشاركة الأصلية كتبت بواسطة mikoo اخى العزيز : بالنسبة للصورة الثانية نعم هوه ده التشوبر ، قيس الجهد على أرجله من تحت وقارنها بالقيمة الصحيحة من خلال السيرفس مانوال شيت الخاص بالشاشة ثانيا الرسم اللي فوق هذا ليس ترانزستور اللاين هذ يسمي ترانزستور الباور ووحدة الFBT هي الوحدة اللي في الرسم اللي فوق ركبها اذا كنت خلعتها أما ترانزستور اللاين هو الترانزستور الكبير المثبت على التبريد الموجود بجانب هذه الوحدة ، أخلعه من مكانه ثم شغل الشاشة وبحرص قيس مكان رجله الوسطي ( الكوليكتور)

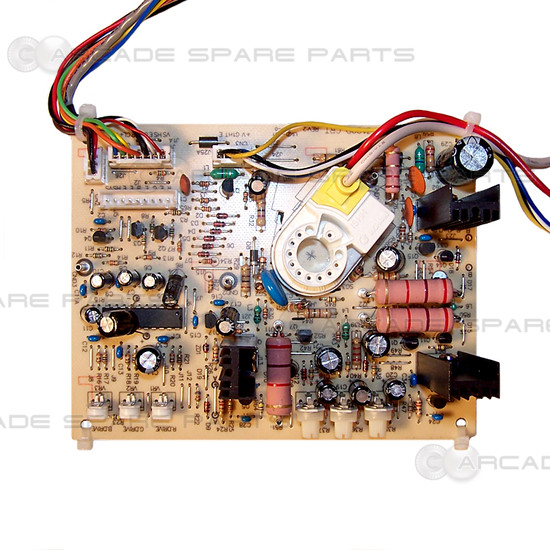

يااخى سوكيت زجاجة الشاشة البوردة موجودic 401 صفار جامد اوى وفية ريحة بسيطة اسموا الى فية صفار جامد اوى

دة زى الشاسية الى عندى الى فية ic مصفر

[mikoo]

أخي العزيز ممكن تذكر لنا بالظبط نوع الشاشة ورقمها حتى يتسنى لنا الحصول على المخطط بتاعها
