افتراضي عطل باور في شاشة كمبيوتر Twitter FaceBook Google+



اخواني
السلام عليكم ورحمة الله وبركاته
عندي شاشة كمبيوتر من نوع TOUCHMATE تصل الكهرباء غلى المحول بقيمة 300فولت قمت بفحص واستبدال جميع المكثفات الموجدة في دائرة البور ( المدخل ) وفحصت جميع المقاومات والزنارات لكن بدون فائدة فالشاشة لاتقلع بها ترانزسستور رقم 5 اس 0765 لايبدو عليه العطل ولكن قمت باستبداله برقم 500765 ار تي لم افلح مع العلم انه حدث شيئ لايحدث بالترنزسستور القديم وهو انه اضاء اليد لالقل من ثانية
فما رأيكم دام فضلكم

اعلانات

الصورة الرمزية الباسم.حسن يوسف
الباسم.حسن يوسف
::

" الاب الفقيد "

::
تاريخ التسجيل: Mar 2007
المشاركات: 6,062
نشاط [ الباسم.حسن يوسف ]
قوة السمعة:383
قديم 02-06-2011, 03:57 PM المشاركة 2
attension


بسم الله الرحمن الرحيم

أخى الكريم

لا تتعجل الأمور وقم بالشرح المستفيض
لقيم البور وما تم تغييره بكل تفسير لنعيش معك
بالمشكله ولنتفاعل معك

اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


باسل ابراهيم
:: مهندس متواجد ::
تاريخ التسجيل: Jan 2011
المشاركات: 94
نشاط [ باسل ابراهيم ]
قوة السمعة:0
قديم 04-06-2011, 03:12 PM المشاركة 3
افتراضي


بسم الله الرحمن الرحيم

أخى الكريم

لا تتعجل الأمور وقم بالشرح المستفيض
لقيم البور وما تم تغييره بكل تفسير لنعيش معك
بالمشكله ولنتفاعل معك
يا صديقي وضع الشاشة انها ميتة لاتعمل مطلقاً أي ان الليد الايضيء نهائياً
فقمت بفك الشاشة وبدأت بالفحص بعد محول التغذية لايوجد اي فولت أما قبل محول التغذية فوجدت 300فولت على طرفي محول التغذية اتيا مباشرة من مكثف التنعيم اما الاطراف الباقية لايوجد عليها شيئ اي انها لاتعمل فقمت بفحص المقاومات الموجودة قبل المحول فوجتها سليمة فنتقلت للمكثفات الكيميائية وقمت باستبداها جميعها ولكن بدون جدوى لم يبقى بالدائرة التي ماقل المحول سوى الترانزسستور الذي ذكرته بالسابق بحثت عن نفس الرقم لم اجد سوى الرقم المذكور اعلاه فركبته للتجربة فلم تقلع الشاشة لكن الليد الاخضر اضاء بشكل لحظي ونطفاء فقمت بفصل الكهرباء عن الشاشة واعدتها فكرر الاضاءة اللحظية هذا مكان الفرق بين الترانزسستور القديم والجديد
مع تحياتي وتقديري لك


mikoo
:: مهندس متواجد ::
تاريخ التسجيل: May 2009
الدولة: الاسماعيلية - ش رضا والعشريني
المشاركات: 101
نشاط [ mikoo ]
قوة السمعة:0
قديم 04-06-2011, 04:00 PM المشاركة 4
افتراضي


أخي العزيز مشكلتك تكمن في دائرة الباور ولكن قبل اي شي هل خلعت ترانزستور اللاين لأن أوقات كثيرة يكوتن الترانزستور هذا لا يجعل دائرة الباور تعمل
وهنا مشكلتك في اي سي التقطيع الموجود قبل محول التشوبر حاول استبداله ببديل مناسب بنفس القيم للسابق
ملحوظة هذا الومض اللحظي يحدث في الشاشة ال جي عندما يكون الترانزستور للاين يكون مخلوع من مكانه أو بايظ


باسل ابراهيم
:: مهندس متواجد ::
تاريخ التسجيل: Jan 2011
المشاركات: 94
نشاط [ باسل ابراهيم ]
قوة السمعة:0
قديم 08-06-2011, 07:36 PM المشاركة 5
افتراضي


أخي العزيز مشكلتك تكمن في دائرة الباور ولكن قبل اي شي هل خلعت ترانزستور اللاين لأن أوقات كثيرة يكوتن الترانزستور هذا لا يجعل دائرة الباور تعمل
وهنا مشكلتك في اي سي التقطيع الموجود قبل محول التشوبر حاول استبداله ببديل مناسب بنفس القيم للسابق
ملحوظة هذا الومض اللحظي يحدث في الشاشة ال جي عندما يكون الترانزستور للاين يكون مخلوع من مكانه أو بايظ
اخي الفاضل
انا اشك بي ايسي التقطيع ارجو التركيز معي ايسي التقطيع رقمها خمسة اس صفر سبعة ستة خمسة ((5s0765) في هذه الايسي لايومض الليد فقمت باستبدال هذه الايسي بالرقم 500765RT في هذه الايسي تم اضاءة الليد بشكل لحظي ولكن لم تقلع الشاشة مع العلم اني قمت بفصل مكبر الخرج الافقي الموجود بجوار اللاين
فهل من المعقول ان الايسي الجديدة لاتكافئ القديمة وهل من مكافئ بديل مضمون
مع كل احترامي الفائق


mikoo
:: مهندس متواجد ::
تاريخ التسجيل: May 2009
الدولة: الاسماعيلية - ش رضا والعشريني
المشاركات: 101
نشاط [ mikoo ]
قوة السمعة:0
قديم 08-06-2011, 11:47 PM المشاركة 6
افتراضي


اخى العزيز لدي شاشة hp سوداء بها نفس العطل عند العمل وجدت الشاشة تضئ ثم تنطفى الى ان اعيد تشغيلها وكان بها نفس المتكاملة الباور 5s0 وشكيت بها ولكن الشك قادنى لو افترضت ان المتكاملة بها تلف اذن من الممكن انيكون هناك عناصر اخري تالفة فقمت ببحث العناصر وجدتهم تمام وفي النهاية وجدت ترانزستور قريب من مفتاح الباور تالف وهو c103 وكان هذا الترانزستور pnp وجدته ولا الهوا


الصورة الرمزية AMIN-ROUG
AMIN-ROUG
:: مهندس جيد ::
تاريخ التسجيل: Nov 2011
الدولة: الجزائر--- عين الدفلى
المشاركات: 215
نشاط [ AMIN-ROUG ]
قوة السمعة:0
قديم 29-05-2012, 03:28 PM المشاركة 7
افتراضي عطل باور الشاشة ميتة


السلام عليكم ورحممة الله وبركاته
اخواني الكرام عندي نفس المشكل الشاشة ميتة وحتى اوضح اكثر لما اعمل التماس او شورت على الموجب والسالب للمكثفة 150UF 400V اجد شحنة قوبة وكانها لا تمر
ارجوا المساعدة
والسلام عليكم ورحمة الله وبركاته


الصورة الرمزية Ghost 2003
Ghost 2003
:: عضو ماسي ::
تاريخ التسجيل: May 2009
الدولة: مصري الجنسية
المشاركات: 4,484
نشاط [ Ghost 2003 ]
قوة السمعة:190
قديم 30-05-2012, 08:20 AM المشاركة 8
افتراضي



اخواني
السلام عليكم ورحمة الله وبركاته
عندي شاشة كمبيوتر من نوع TOUCHMATE تصل الكهرباء غلى المحول بقيمة 300فولت قمت بفحص واستبدال جميع المكثفات الموجدة في دائرة البور ( المدخل ) وفحصت جميع المقاومات والزنارات لكن بدون فائدة فالشاشة لاتقلع بها ترانزسستور رقم 5 اس 0765 لايبدو عليه العطل ولكن قمت باستبداله برقم 500765 ار تي لم افلح مع العلم انه حدث شيئ لايحدث بالترنزسستور القديم وهو انه اضاء اليد لالقل من ثانية
فما رأيكم دام فضلكم
اخي العزيز الغالي

ان الرقم 0765 هو عبارة عن مصفت بور ورقمه الحقيقي هو 5Q0765

ملحوظة هامة جداً: هذا المصفت لا يتلف ابداً طالما جميع الاجزاء ما حوله سليمة.

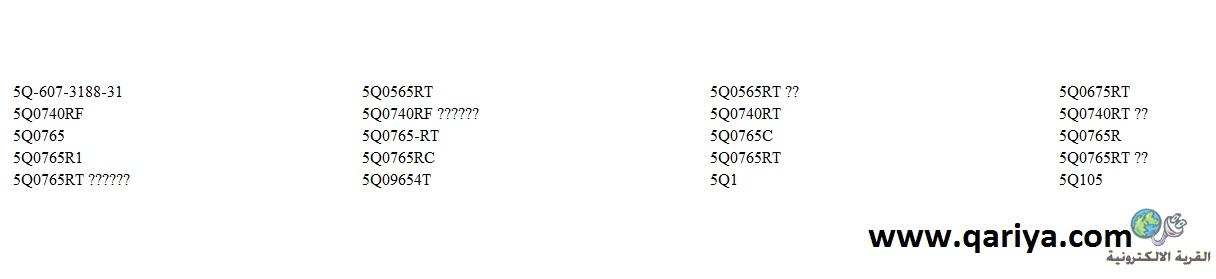

والبدائل الخاصة به

5Q0765-RT - 5Q0765C - 5Q0765R



ومرفق لك جميع بدائل القطع الغريبة سواء صيني أو دولية (برجاء التثبت الدائم للملف لأنة علي موقع اخر يمكن خذفه أو ايقافه)

http://upload.qariya.info/up2/5Q0765.zip

اما بخصوص يوجد شحنة قوية فهذا يعني عند دخول الكهرباء لملفات محول الشوبر توجد مقاومة كربونية واحدة تكون سليمة والاخرى بعد فصلها من الشاسية وقياسها خارجاً لا تعطي اي قراءة وهذا يعني فصل في المقاومة (Open)
