[عمر الثورة]

السلام عليكم



ممكن مساعه في ايجاد مخطط هذه ال DVD


علما ان العطل لا يوجد صوت في الجهاز علما ان الصور سليمه



هنا الصوره تحت


رقم الشاسي

al1389l-5cl

[علي 122]

تأكد اولا اخي من مخرج الصوت فيمكن ان يكون اللحام الرابط بين مخرج الصوت واللوحة غير موصل فأعد تلحيم تلك المنطقة نضرا للاستعمال الكثير

[عمر الثورة]

اقتباس المشاركة الأصلية كتبت بواسطة علي 122 تأكد اولا اخي من مخرج الصوت فيمكن ان يكون اللحام الرابط بين مخرج الصوت واللوحة غير موصل فأعد تلحيم تلك المنطقة نضرا للاستعمال الكثير

شكرا لردك اخي كلها سليمه لاكن فولت 12 عندما قسته وجته9 فولت هل المشكله منه وهل ينفع بور سبلاي الدش بدل الدائرة الاصليه ارجو الرد

[عمر الثورة]

السلام عليكم ورحمه الله وبركاته
اخي الفاضل مهندس عمر الثوره
الرجاء قم بنقل موضوعك الي القسم الخاص ووعد بأننا سنجيب عليك
مع مراعاه اخبارنا برقم متكامله الصوت الخاصه بجهازك الـــ DVD
وبالنسبه لتركيب دائره باور الرسيفر ايضا الرجاء اخبارنا هل ستستخدم الدائره كمذبذب مع استخدام الشوبر الاصلي للـــDVD ام انك ستقوم باستخدام الباور كامل ؟؟؟
نتابع معك في القسم الخاص ان شاء الله
واسال الله لك التوفيق

نعم سوفه اضع البورده تبع جهاز الاستقبال كلها وسوفه اسحب من دائرة البور تبع الرسيفر 12 و5 فولت واترك الباقي هل ينفع اخي الغالي

[هاني ابو حليمه]

اقتباس المشاركة الأصلية كتبت بواسطة عمر الثورة السلام عليكم ورحمه الله وبركاته اخي الفاضل مهندس عمر الثوره الرجاء قم بنقل موضوعك الي القسم الخاص ووعد بأننا سنجيب عليك مع مراعاه اخبارنا برقم متكامله الصوت الخاصه بجهازك الـــ DVD وبالنسبه لتركيب دائره باور الرسيفر ايضا الرجاء اخبارنا هل ستستخدم الدائره كمذبذب مع استخدام الشوبر الاصلي للـــDVD ام انك ستقوم باستخدام الباور كامل ؟؟؟ نتابع معك في القسم الخاص ان شاء الله واسال الله لك التوفيق نعم سوفه اضع البورده تبع جهاز الاستقبال كلها وسوفه اسحب من دائرة البور تبع الرسيفر 12 و5 فولت واترك الباقي هل ينفع اخي الغالي

السلام عليكم ورحمه الله وبركاته
اخي الفاضل مهندس/ عمر الثوره
الرجاء اخبارنا برقم متكامله الصوت او علي الاقل قم برفع المتكامله وملاحظه هل سينتظم جهد تغذيه متكامله الصوت ليصبح 12 فولت ؟؟؟ ام ان الجهد سيظل كما هو 9 فولت ؟؟؟
اما بالنسبه لتعديل دائره باور الرسيفر فيمكن ذلك اذا كان الجهود متطابقه (متساويه ) في كلا الدائرتين مع ملاحظه اخذ الجهود المطلوبه فقط للــDVD من باور الرسيفر وليست هناك ادني مشكله من ترك باقي الجهود الموجوده في دائره الباور (الخاصه بالرسيفر ) وعموما سحب التيار يعتبر متساويا الي حد ما بين الـــDVD والرسيفر ( ستكون التجربه امنه ان شاء الله )
ولكن لي سؤال مهم هل تشغيل الــDVD يحتاج فقط الي فرق جهد 5 و 12 فولت ؟؟؟؟
نتابع معك ونسأل الله لك التوفيق

[عمر الثورة]

اقتباس المشاركة الأصلية كتبت بواسطة هاني ابو حليمه السلام عليكم ورحمه الله وبركاته اخي الفاضل مهندس/ عمر الثوره الرجاء اخبارنا برقم متكامله الصوت او علي الاقل قم برفع المتكامله وملاحظه هل سينتظم جهد تغذيه متكامله الصوت ليصبح 12 فولت ؟؟؟ ام ان الجهد سيظل كما هو 9 فولت ؟؟؟ اما بالنسبه لتعديل دائره باور الرسيفر فيمكن ذلك اذا كان الجهود متطابقه (متساويه ) في كلا الدائرتين مع ملاحظه اخذ الجهود المطلوبه فقط للــDVD من باور الرسيفر وليست هناك ادني مشكله من ترك باقي الجهود الموجوده في دائره الباور (الخاصه بالرسيفر ) وعموما سحب التيار يعتبر متساويا الي حد ما بين الـــDVD والرسيفر ( ستكون التجربه امنه ان شاء الله ) ولكن لي سؤال مهم هل تشغيل الــDVD يحتاج فقط الي فرق جهد 5 و 12 فولت ؟؟؟؟ نتابع معك ونسأل الله لك التوفيق

المعالجة الصوتية AL6001

نعم الجهاز يعمل فقط على فولت 5 و12 لاكن مثل ماقلت سابقان ان فولت 12 اصبح 9فولت لا اعلم هل ضعف في المحوله ام ماذا شكرا لردك اخي الغالي بارك الله فيك

اما بنسبه لسؤالك هل الفولت متساوي نعم 12 فولت و12 فولت و5 و5فولت في لاكن هل يوجد مشكلة اخي في الانبير علما ني اعرف ان انبير 12 في دائرة البور الرسيفر 500 لاكن لا اعرف انبير 12 في دائرة البور الاصليه لجهاز ال DVD

[عمر الثورة]

فينك اخ هاني انا بستناك

[عمر الثورة]

تم بحمدلله تعالى حل المشكلة وهيا احتراق اي سي الصوت لاكن السؤال هل اقدر ان اسحب واير من مخرج الصوت من الاي سي العمليات وتشغيل الصوت علما اني اعملت التجربه ونجحت بعون الله تعالى لاكن هل توجد اي مشاكل في كثرت الاستعمال

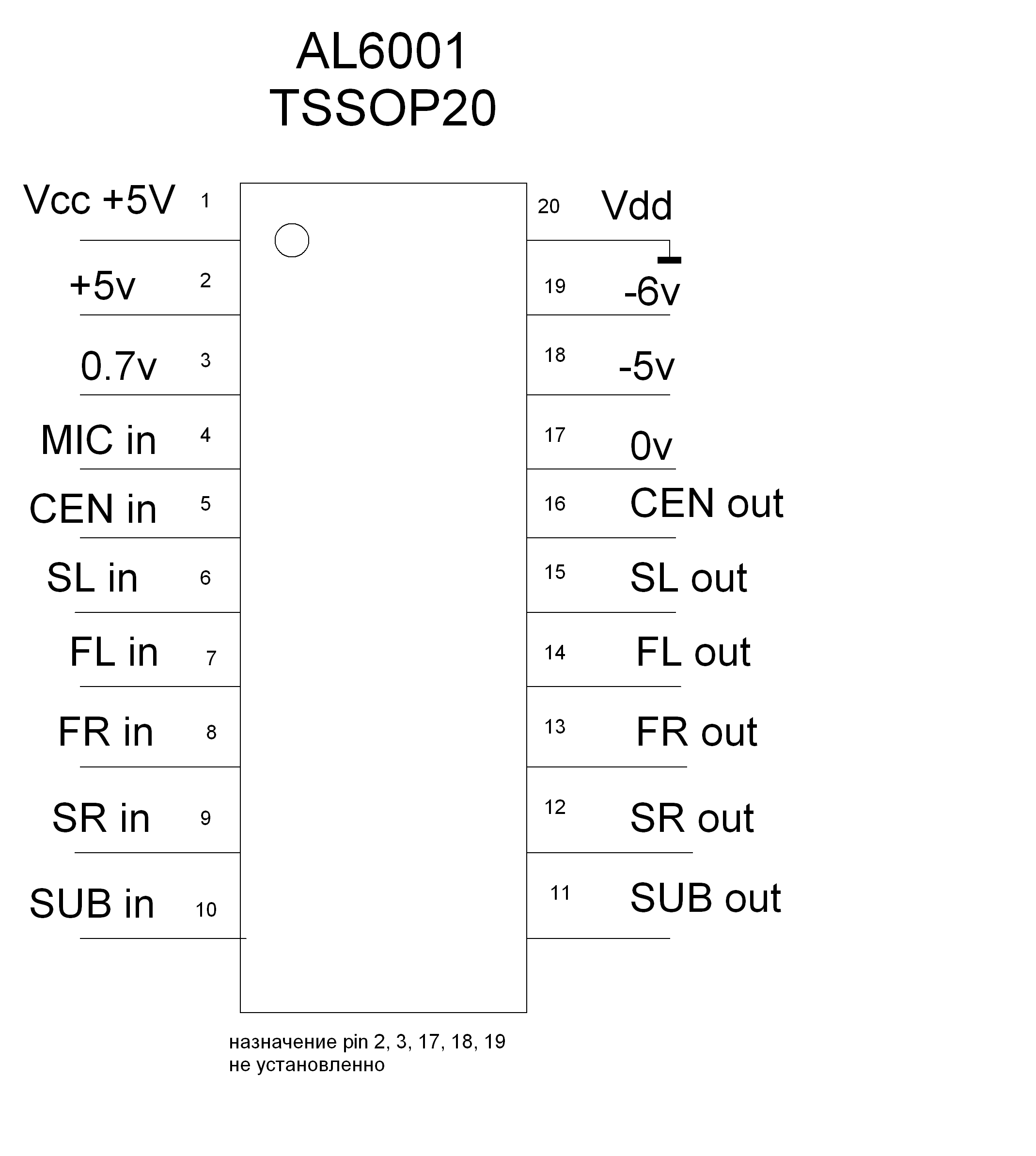

هنا مخطط اي سي الصوت


قمت بسحب خط من FL IN
ووضعته في جاك الصوت وعمل الصوت هل توجد اي مشكلة في كثرت استعمال ال
