[ahmad abdullah]

اخواني ، لقد احترت ماذا افعل ... عندي دوائر Fm و لا اعرف بماذا أبدأ ... حيث انني مبتدئ ...
اريد فقط ان ارى ان كانت هذه الدائرة اذا نفذتها ستعمل ... و اذا لا ، ارجو منكم تزويدي بدائرة سهلة و لا يهم المدى حيث انني ابدأ بالسهل ثم الاصعب ... حيث ايضا للخبرة مكان في الموضوع ... تفضلو هذه الدائرة :

[ماجد عباس محمد]

اخى
هذه الدائرة من الوجهة النظرية تعمل و إن كانت تنقص مكثف بين باعث الترانزيستور و الأرض
إلا ان رقم الترانزيستور غير موجود و أيضا مواصفات الملف غير مشروحة

هنا دوائر كثيرة مجربة أنصح بالبدء بها فستجد من يقدم النصيحة حيالها
لكن بهذا القدر من الغموض قد تعمل الدائرة على تردد خارج النطاق ولا تستطيع استقباله فتظن أنها لا تعمل

[ahmad abdullah]

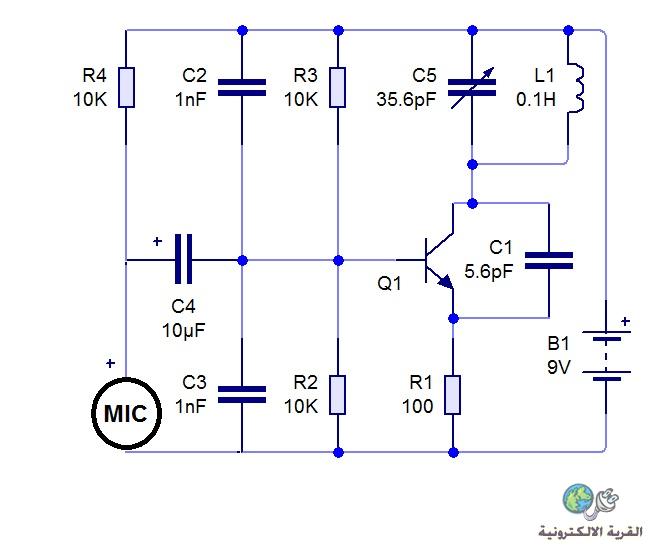

اولا اشكرك مهندسنا الغالي على المعلومات ... و سأعطيك الدائرة من جديد
لكن الذي اريد ان اسألك اياه ، لماذا نريد زيادة مكثف بين الباعث والارض ، و ما قيمته و لماذا هذه القيمة بالذات و ليس غيرها ... و اذا برأيك هذه الدائرة لن تعمل ، ارجو منك التكرم علينا بدائرة تعمل و سهلة ، و لا يهمني المدى كثيرا ... انا اسف ان اطلت عليك ... شكرا مهندسنا الكريم و بارك الله فيك ...

[ماجد عباس محمد]

اقتباس المشاركة الأصلية كتبت بواسطة ahmad abdullah اولا اشكرك مهندسنا الغالي على المعلومات ... و سأعطيك الدائرة من جديد لكن الذي اريد ان اسألك اياه ، لماذا نريد زيادة مكثف بين الباعث والارض ، و ما قيمته و لماذا هذه القيمة بالذات و ليس غيرها ... و اذا برأيك هذه الدائرة لن تعمل ، ارجو منك التكرم علينا بدائرة تعمل و سهلة ، و لا يهمني المدى كثيرا ... انا اسف ان اطلت عليك ... شكرا مهندسنا الكريم و بارك الله فيك ...

لأن هذه الدائرة تعمل بنظرية مذبذب كولبتز Collpitts oscillator و هذه دائرته
http://www.google.com.eg/imgres?imgu...ed=0CEoQ9QEwBg

وليس بالضرورة أنها لن تعمل بدونه فالقيمة صغيرة لكن أحيانا تكون ضرورية

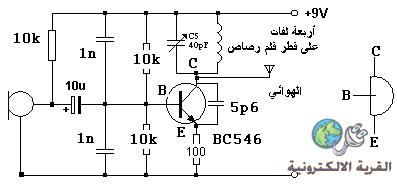

ما دامت هذه الدائرة الأخيرة سبق تنفيذها و مشروح مواصفات الملف يمكنك البدء بها

مشكلة هذه الدوائر أن عدم الدقة فى عمل الملف تسبب تغيير التردد فإن خرج عن مدى الراديو الذى تستخدمه فى الاستقبال قد تظن أنها لا تعمل لذا فضلت دائرة تكون سبق تنفيذها

[ahmad abdullah]

مهندسنا الكبير و الغالي ماجد ... اولا اريد ان اشكرك الف شكر و زادك الله علماً.
انشالله سأتكل على الله .. و بخصوص الملف ، فأنا يمكنني وضع ملف 0.1 مايكروهنري و ثم اختار قيمة المكثف المتغير ، و يمكنني حساب التردد عبر برنامج انا صنعته ... اعتقد بأنني يمكنني فعل ذلك ... ام انا مخطئ ؟؟
و عندما انفذها سأعلمك بالنتائج.
عندي استفسار ، قال لي احدهم ان هذه الدائرة لا تكفي لنقل صوت شخص و سماعه على الراديو ، بل تحتاج الى قطعة تباع سعرها 40$ ... ما رأيك ؟
شكرا لك مهندسنا الغالي ، و بارك الله فيك

[ماجد عباس محمد]

نعم يمكنك فعل ذلك لكن ربما لو كان الملف متغير أما الأفضل مثلا بالنسبة للدائرة الأخيرة أن تحسب قيمة الملف المطلوب لتردد كذا مع مكثف بقيمة 20 بف أى نصف قيمة المتغير ثم تحسب عدد اللفات من أى من المواقع التالية
http://www.circuits.dk/calculator_si...er_aircore.htm
http://www.66pacific.com/calculators/coil_calc.aspx
http://deepfriedneon.com/tesla_f_calchelix.html
http://www.technick.net/public/code/...nce_calculator
لا تنسى أن تتأكد من الوحدات فالبعض يخيرك بين سم و بوصة و البعض مللى و بوصة و البعض بالمتر و هكذا

[ahmad abdullah]

بارك الله فيك ... بالفعل انا املك مثل تلك الحاسبات ... و قد فعلت كما قلت لي ...
لكن حضرتك لم تجب على سؤالي ، اذا كانت هذه الدائرة بشكلها الحالي يمكن ان تنقل صوت على الراديو ؟؟

انا اسف على اتعابك معي ... لكن والله صرلي حوالي ال 3 اشهر احاول ان اقرأ و اقرأ عن هذه الدوائر ... شكرا لك ... و بارك الله فيك

[ماجد عباس محمد]

معذرة نسيت الرد
كان يباع فى القاهرة ميكروفون لاسلكى به هذه الدائرة و يعمل ببطارية AA أى 1.5 فولت بعشرة جنيهات أى وقتها ما يوازى ثلاثة دولارات فقط

لا تصدق كل من يقول لك تنقصها كذا بكذا نحن تقنيون ولغة التقنية هى الأرقام و الدوائر فأقول لك تحتاج مثلا فلتر 50ميجا أو مكبر نصف وات أو القطعة LMxxx لكن غير هذا فاللغة هى هذه الدائرة وهى نظريا صالحة للعمل
إن عملت كما يجب فخيرا وإلا فهناك شيئا يمكن تداركه
