بسم الله الرحمن الرحيم

اخواني الاعزاء

حل مشكلة احد ابواب الماكينة مفتوح للطراز نشواتيك 3525 أو ريكو افيشيو 1035-1045

1- تم فحص واختبار مفاتيح الابواب بداية من الباب الأمامي ثم استبداله ولم يحدث أي فرق.
2- تم فحص واختبار مفاتيح الباب الجانب الأيمن واستبداله أيضاً ولم يحدث أي فرق يذكر.
3- وبعد ذلك تم فحص دائرة بور سبلاي الماكينة وتبين وجود فيوز أو مصهر رقمه علي البوردة أو الشاسية هو Fuse1 وقميته علي البورده 3A

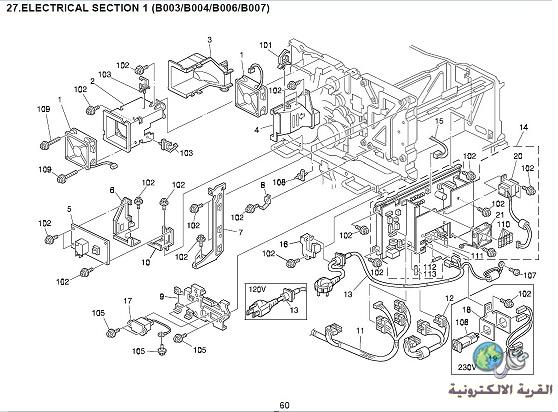

صورة البوردة معلم عليها المصهرأو الفيوز



الصورة من كتاب البارتس كتالوج



العلاج
استبدال الفيوز بنفس القيمة أو قيمة أقل منه قليلاً أو تشعير الفيوز بسلك واحد شعره رفيعة.

[صقر الشارع]

شكرا جزيلا على هذا الشرح الجميل واني شخصيا اهواي دا استفاد من خبرتك بمجال الريكو يا اخ gohst 2003 جزاك الله عنا خير الجزاء

[Ghost 2003]

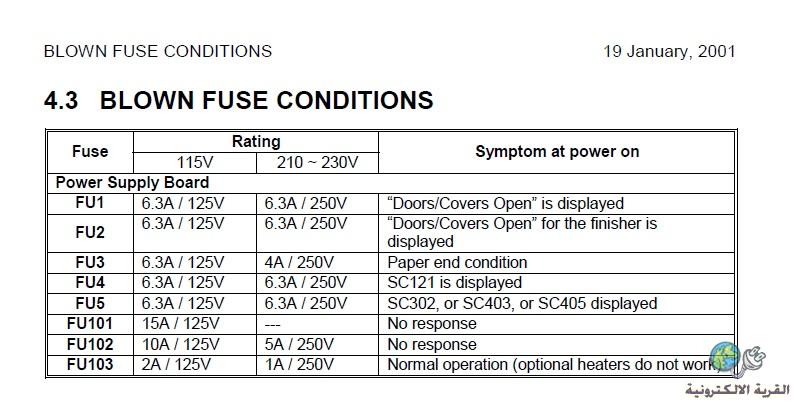

صورة توضيحية من كتيب صيانة الطراز Ricoh Aficio 1045

BLOWN FUSE CONDITIONS

[ehabtork]

مع كامل احترامي للمشاركين
ارجو ملاحظة ان فلات وحدة الليزر واحيانا الليزر تعطي علامة الباب مفتوح اذا كان بهما عطل

[مصطفى الناظر]

طول عمرك كبير يامهندسنا شكرا ليك

[Ghost 2003]

بسم الله الرحمن الرحيم

الاخوة الكرام

حل مشكلة احد ابواب الماكينة مفتوح للماكينات الريكو وتشمل ما يلي:

1. التأكد من سلامة الفيوز ببوردة البور سبلاي.
2. التأكد من سلامة فلاتة الليزر أو توصيل جيد لجميع جاكات بوردة مسدس الليزر ويسمي بالـ LD unit أو يسمي بالـ Laser Diode unit
3. التأكد من سلامة (الثلاث مفاتيح) الخاصة بالباب الامامي أعلى مفتاح البور الرئيسي للآلة.
4. التأكد من سلامة (اربع مفاتيح) الخاصة بالباب الجانب الايمن أعلى وحدة السخان للآلة. (وتتلف نتيجة ارتفاع درجة حرارة السخان).
5. التأكد من سلامة مفتاح باب الدرج الاول (يوجد امام الدرج الاولي بالناحية اليمين للآلة).
6. التأكد من سلامة مفتاح باب الدرج الثاني (يوجد امام الدرج الثاني بالناحية اليمين للآلة).
