يلا بينا نعمل صب ووفر بسيط

medo_dragon2010 · 09-05-2011, 11:46 PM

السلام عليكم

دى مشاركة بسيطة جدا منى وهى صب ووفر
بس محتاج مشاركات جميع الاعضاء اللى عندة فكرة جديدة يحطها هنا حتى يستفيد منها الجميع

[SIZE="4"]يلا نبدا مع بعض توكلنا على الله [/SIZE]

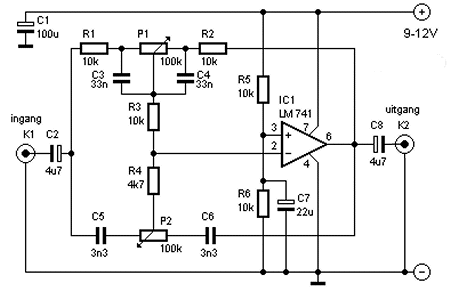

اولا دائرة المكبر الاولى وهى اللى هانتحكم فيها بالصوت وفيها تربل وباس للتحكم بالصوت

ارقام المقاومات هى
10k بنى اسود برتقالى دهبى
4k7 اصفر بنفسجى احمر دهبى
33nf بف رقمة 333
3.3nf بف رقمة 332
والا اى سى lm741 مكبر عمليات

medo_dragon2010 · 09-05-2011, 11:55 PM

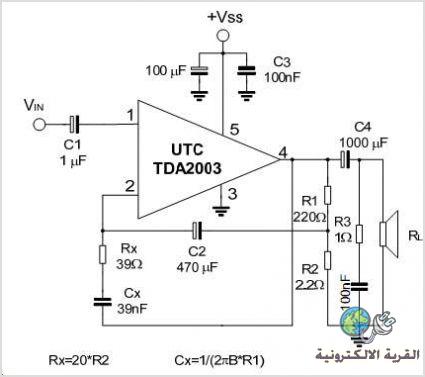

مكبر القدرة الامبلفاير
ممكن نشغلها على اى دائرة صوت

بس انا اخترت دائرة صوت بسيطة جد وسهلة فى تنفيذها وهى تعمل بـــــــــTDA2003

وهاحاول ارفع بعض دوائر الصوت وننفذها مع بعض

واى استفسار انا تحت امركم

medo_dragon2010 · 10-05-2011, 12:06 AM

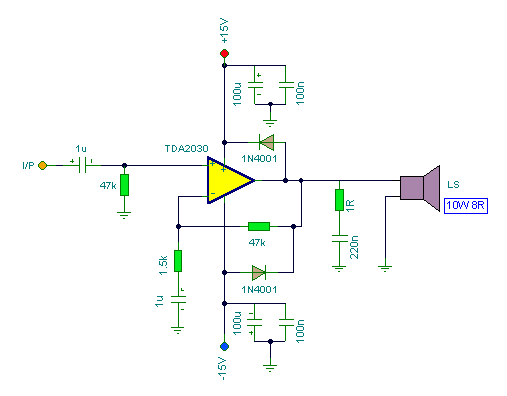

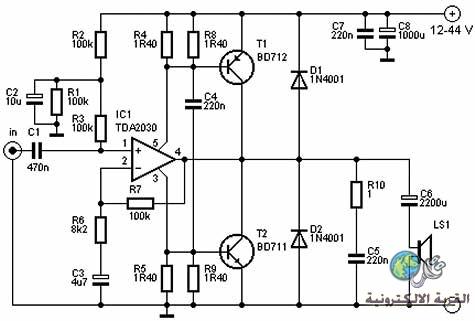

دى بعض دوائر الصوت وسهلة اوى وبردة ممكن نشتغل بيها

medo_dragon2010 · 10-05-2011, 12:07 AM

medo_dragon2010 · 10-05-2011, 12:14 AM

وان شاء الله هاحاول اجيب مجموعة دوائر صوت اخرى وبعض الدوائر اللى ممكن نضيفها على الصب دة عشان يستفيد منة الحميع

medo_dragon2010 · 10-05-2011, 04:40 PM

اية يا جماعة اكمل ولا الموضوع دة مالوش لازمة

eslam201033 · 10-05-2011, 05:03 PM

لية الموضوع ممتاز
شكرا جزيلا و بارك الله فيك

eslam201033 · 10-05-2011, 05:06 PM

بس ياريت تكتب كل دائرة بتخرج كام وات
