مساعدة فى معرفة استخدام هذة الدوائر و كيف استخدمها ارجو الرد

[eslam201033]

السلام عليكم و رحمة الله و بركاتة

انا كنت اريد المساعدة فى معرفة و ظايف هذة الدوائر و كيف استخدمها

الدائرة الاولى








و دا لينك بة معلومات عن الدائرة
http://www.4shared.com/document/h9fDKKKa/1_2.html


الدائرة الثانية


و هذا لينك بة معلومات عن الدائرة
http://www.4shared.com/document/fhWX2YjL/2_online.html

الدائرة الثالثة


و هذا لينك بة معلومات عن الدائرة
http://www.4shared.com/document/Tp65iXRj/3_online.html

الدائرة الرابعة



و هذا لينك بة معلومات عن الدائرة
http://www.4shared.com/document/vBb2Z2AK/4_online.html

الدائرة الخامسة



و هذا لينك بة معلومات عن الدائرة
http://www.4shared.com/document/a6zT1O4e/5_online.html

ارجو المساعدة و جزاكم الله كل خير

[eslam201033]

ارجو المساعدة فى معرفة تطبيقات هذة الدوائر

[ماجد عباس محمد]

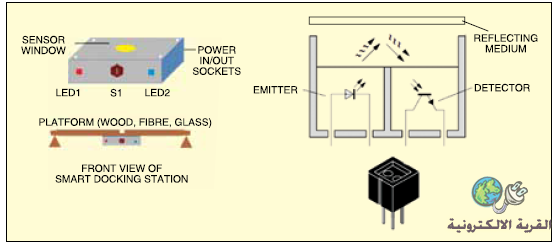

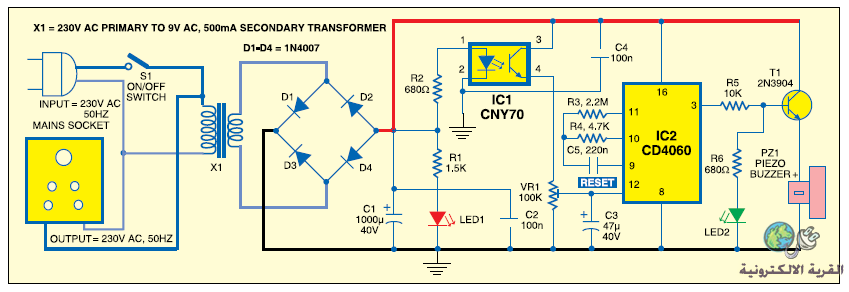

الدائرة الأولى تضع عليها جسم عاكس
لو رفعه أحد من مكانه تعطى انذار

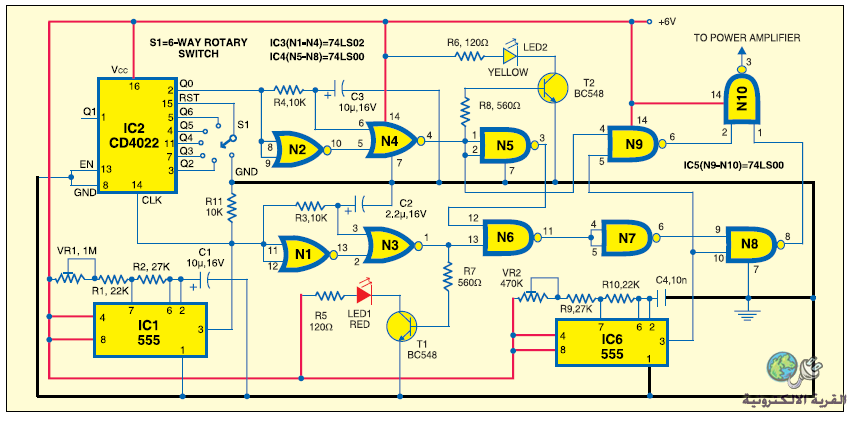

الدائرة الثانية مؤقت أو ضابط إيقاع للموسيقى

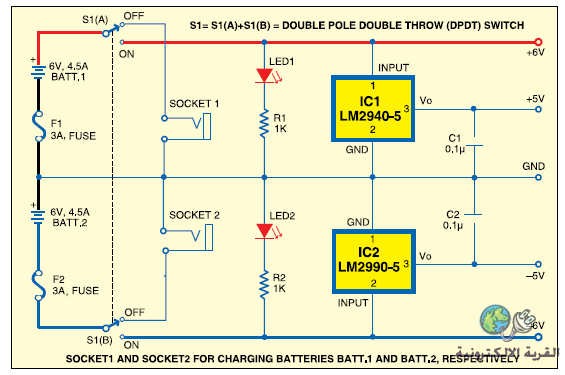

الثالثة مثبت جهد تأخد 6 فولت لتعطى 5 فولت - موجب و سالب

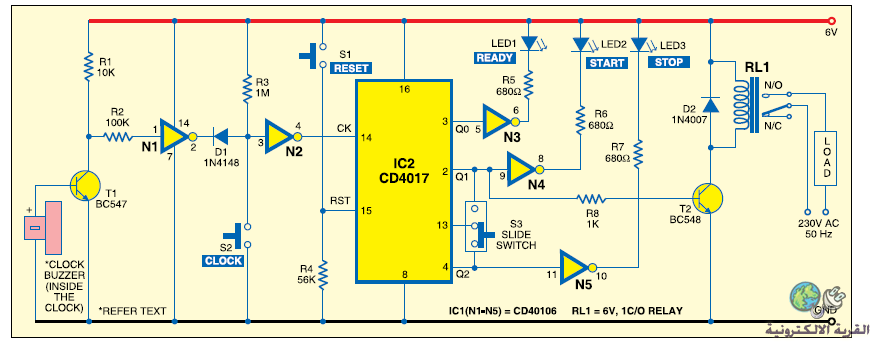

الدائرة الرابعة يأخد من سماعة منبه عادى لتشعل أو توقف جهاز موضوع على ريلاى

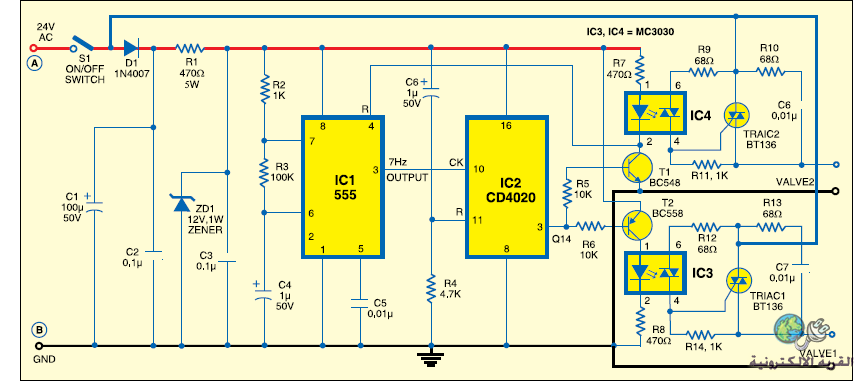

الدائرة الخامسة مؤقت رشاش مياة للحدائق

[eslam201033]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

الدائرة الأولى تضع عليها جسم عاكس
لو رفعه أحد من مكانه تعطى انذار
الدائرة الثانية مؤقت أو ضابط إيقاع للموسيقى
الثالثة مثبت جهد تأخد 6 فولت لتعطى 5 فولت - موجب و سالب
الدائرة الرابعة يأخد من سماعة منبه عادى لتشعل أو توقف جهاز موضوع على ريلاى
الدائرة الخامسة مؤقت رشاش مياة للحدائق

شكرا جزيلا باشمهندس ماجد على الرد الموجز
