ارجو الاضافة على هذه الدائرة

[حيدر علاج حسن]

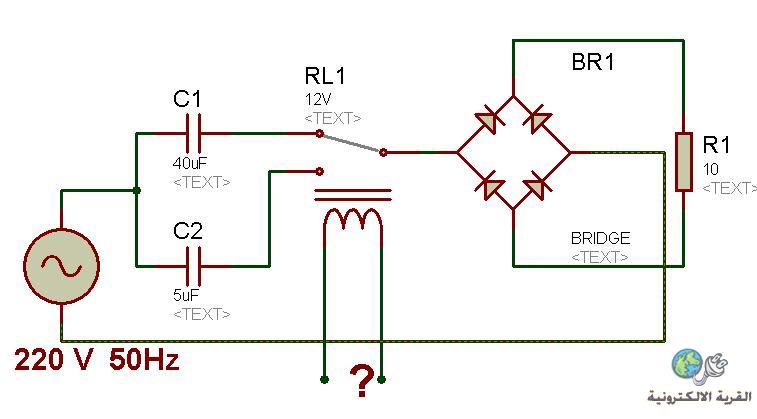

هذه الدائرة لتشغيل كونتكتر 220 كيلو واط . ملفه يعمل على التيار المستمر و مقاومته 10 اوم .
عند بدأ التشغيل يعمل على 40 فولت و بعد 500 ملي ثانية يعمل على 5 فولت 0,45 امبير . المطلوب دائرة تايمر بسيطة تغير حالة الريلي بعد هذه الفترة .
مع جزيل الشكر

[osama matar]

لو كان هدفك تشغيل الدائرة لأنها تابعة لجهاز ما
فيمكنك شراء مؤقت بيت الدرج (السلالم) حيث أنه وعند وصول الجهد الكهربي يعمل الريلاي الداخلي مضيئاً للمصابيح كالمدة التي تفترضها ثم يطفئ

ويمكن صنع دائرة من مكثفات وترانزيستورت ومقاومات ولكن لن تكون دقيقة ولكنها بسيطة ويمكن تجربتها على البروتس
وكذلك يمكن صنع مؤقت 555 وطبعاً ستكون دائرته أكبر
ثم وضح الريلاي الذي في رسمتك هل هو غير موجود ... أم موجود وكم جهده وتياره

[حيدر علاج حسن]

شكرا جزيلا استاذ اسامة .
الريلي واضح . ونقاطة موصولة بين المكثفين من جهة و القنطرة من الجهة الثانية .
اما ملفه فهو محور الحديث . حيث سيوصل الى دائرة التايمر .
جهده 12 فولت واقصى تيار يمر به 2.75 امبير و لفترة 500 ملي ثانية . بعدها يستمر على 0.45 امبير .
دائرة التايمر اريدها بسيطة و ليس مهم دقتها .

مع تحياتي الى العزيز ابو مطر

[osama matar]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

شكرا جزيلا استاذ اسامة .
الريلي واضح . ونقاطة موصولة بين المكثفين من جهة و القنطرة من الجهة الثانية .
اما ملفه فهو محور الحديث . حيث سيوصل الى دائرة التايمر .
جهده 12 فولت واقصى تيار يمر به 2.75 امبير و لفترة 500 ملي ثانية . بعدها يستمر على 0.45 امبير .
دائرة التايمر اريدها بسيطة و ليس مهم دقتها .

مع تحياتي الى العزيز ابو مطر

تأخرت عليك بسبب الكهرباء
وصحوت الآن بسبب القصف الصهيوني

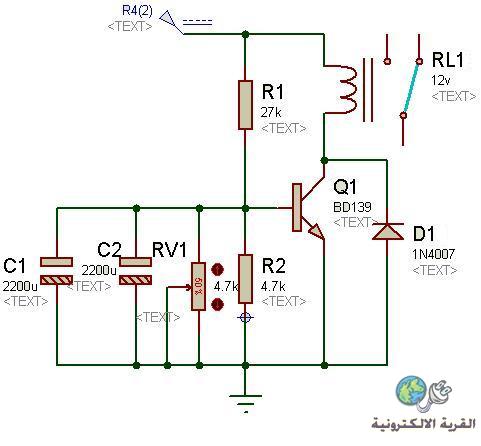

هذه على ما أظن أبسط دائرة وهي مجربة وإن كانت لا تعمل على البروتس
