السلام عليكم
الى الاخوة الاعزاء في القرية ارجو مساعدتي في انجاز هذا المشروع لان الوقت المتبقي لي لتسليم المشروع قليل وقد اشترية العناصر الالكترونية فأرجو المساعدة
هذه الدائر ة عبارة عن دجيتال فولت ميتر بأستخدام PIC16F676 , عندما جربتها في برنامج البروتس لم تعمل واضهر لي رسائل خطأ , وهذه الدائرة والبرنامج ورسالة الخطأ:-
هذا هو البرنامج بلغة ال MicroC
#include <16F676.h>
#device adc=10
#fuses INTRC_IO,NOWDT,PUT,NOPROTECT,BROWNOUT,NOMCLR
#use delay (clock=4000000) // 4MHz clock

#rom 0x3ff={0x3444}

#byte PORTA = 0x05
#byte PORTC = 0x07
#byte TRISA = 0x85
#byte TRISC = 0x87

#define SPORTA PORTA
#define SPORTC PORTC

#define TICKS_BETWEEN_INTERRUPTS 5000 //5000
#define INTERRUPT_OVERHEAD 35
#define TMR1RESET (0xFFFF-(TICKS_BETWEEN_INTERRUPTS-INTERRUPT_OVERHEAD))

const char SegCode[11] = {0x40,0x57,0x22,0x06,0x15,0x0C,0x08,0x56,0x00,0x04 ,0xFF};
// 0 1 2 3 4 5 6 7 8 9
const char Column[3] = {0x02,0x01,0x04};
static char Segment[3] = {0x7f,0x7f,0x7f};
static unsigned char ColCount=0x00;

void CPU_SETUP(void);
void Display(void);
void HTO7S(unsigned int32 Num);

byte i;
unsigned int32 result;

#INT_TIMER1
void Timer1(void)
{
set_timer1(TMR1RESET);
Display();
}

void main()
{
unsigned char i;

CPU_SETUP();

while(true)
{
result=0;
for (i=0;i<20;i++)
{
set_adc_channel(3);
delay_ms(1);
result=result+read_adc();
}
//result = 0x3fe;
HTO7S(result/20);
delay_ms(200);
}

}

void CPU_SETUP()
{

setup_comparator(NC_NC_NC_NC); // not use comparator module
setup_adc_ports( sAN3 | VSS_VDD);
setup_adc(ADC_CLOCK_DIV_64);
TRISA=0b00011000;
PORTA=0x27;
TRISC=0b00000000;
PORTC=0x37;


setup_timer_1(T1_INTERNAL|T1_DIV_BY_1);
set_timer1(TMR1RESET);
enable_interrupts(GLOBAL);
enable_interrupts(INT_TIMER1);
}

//-------------------------------------
// Display routine
//-------------------------------------
void Display()
{
PORTA = 0b00100111; // off all digits column and Segment G
PORTC = 0b00111111; // off segment a-f
delay_cycles(2);


if (ColCount>=3)
ColCount=0;

SPORTC = Segment[ColCount];
SPORTA = ((Segment[ColCount] & 0b01000000)>>1) | (Column[ColCount]^0x07);
ColCount++;
}

//--------------------------------------
// Convet HEX 2 byte to 7-Segment code
//--------------------------------------
void HTO7S(unsigned int32 Num)
{

unsigned int32 res;


Segment[0]=SegCode[30*Num/10230];
if (Segment[0]==0x40)
Segment[0]=0xFF;

res = 30*Num%10230;
Segment[1]=SegCode[10*res/10230];
res=10*res%10230;
Segment[2]=SegCode[10*res/10230];
}

وهذاالبرنامج بـالهكس
:1000000000308A003C280000831A0A28A000030E52
:10001000A1000F288312A000030EA100A1140A085A
:10002000A8008A018313A00E0408A2005708A300A9
:100030005808A4005908A5005A08A6005B08A700A4
:1000400083128C308400001C27280C1858282208A2
:1000500084002308D7002408D8002508D9002608E2
:10006000DA002708DB0028088A00210E83008312AB
:10007000200EA11883160900FF238316900000307C
:100080008A00222A0A108A100A1182074034573443
:100090002234063415340C34083456340034043415
:1000A000FF340A108A100A11820702340134043422
:1000B000EC308F009A308E00273085003F3087006B
:1000C000000000002C08023C031CAC0129302C0766
:1000D00084000008870029302C078400000840397C
:1000E000D7000310570CD2002C085120073A5204B5
:1000F0008500AC0A0C108A11272807309900831656
:10010000050803308312D700D70B842819088C11F7
:100110001F1300300838831691001F129F161F17F7
:1001200083129F171F1418308316850027308312FF
:100130008500831687013730831287008530900051
:10014000EC308F009A308E00C0308B0483160C1474
:100150008312332A3330840000080319BE2801308B
:10016000D800D701D70BB228D80BB1284A30D70016
:10017000D70BB82800000000800BAF280034D7014F
:10018000D801D901DA01CB01CC01CD01CE014A0859
:100190004904480447040319FD282030CF00031008
:1001A000C30DC40DC50DC60DCB0DCC0DCD0DCE0DA3
:1001B0004A084E02031DE62849084D02031DE628A1
:1001C00048084C02031DE62847084B02031CF72889
:1001D0004708CB024808031C480FCC024908031CFF
:1001E000490FCD024A08031C4A0FCE020314D70D53
:1001F000D80DD90DDA0DCF0BCF2800004B3084007D
:1002000000342030CB00C701C801C901CA0142082F
:10021000DA004108D9004008D8003F08D700031091
:10022000571C20294308C70744080318440FC80770
:1002300045080318450FC90746080318460FCA07A3
:10024000CA0CC90CC80CC70CDA0CD90CD80CD70CCA
:10025000CB0B0F290034C201C101C0011E30BF0009
:100260003A08C6003908C5003808C4003708C3007A
:1002700001215A08C2005908C1005808C000570897
:10028000BF005A08C6005908C5005808C4005708DE
:10029000C300CA01C9012730C800F630C700BF201B
:1002A0005A08C3005908C2005808C1005708C000C6
:1002B0004220D800A9002908403C031D6129FF30D5
:1002C000A900C201C101C0011E30BF003A08C6002A
:1002D0003908C5003808C4003708C30001215A088E
:1002E000C2005908C1005808C0005708BF005A088A
:1002F000C6005908C5005808C4005708C300CA0101
:10030000C9012730C800F630C700BF200008BB0075
:10031000840A0008BC00840A0008BD00840A0008A2
:10032000BE00C201C101C0010A30BF003E08C600C4
:100330003D08C5003C08C4003B08C30001215A0821
:10034000C2005908C1005808C0005708BF005A0829
:10035000C6005908C5005808C4005708C300CA01A0
:10036000C9012730C800F630C700BF205A08C300B3
:100370005908C2005808C1005708C0004220D800E0
:10038000AA00C201C101C0010A30BF003E08C60078
:100390003D08C5003C08C4003B08C30001215A08C1
:1003A000C2005908C1005808C0005708BF005A08C9
:1003B000C6005908C5005808C4005708C300CA0140
:1003C000C9012730C800F630C700BF200008BB00B5
:1003D000840A0008BC00840A0008BD00840A0008E2
:1003E000BE00C201C101C0010A30BF003E08C60004
:1003F0003D08C5003C08C4003B08C30001215A0861
:10040000C2005908C1005808C0005708BF005A0868
:10041000C6005908C5005808C4005708C300CA01DF
:10042000C9012730C800F630C700BF205A08C300F2
:100430005908C2005808C1005708C0004220D8001F
:10044000AB00792A84011F3083051F130030073861
:1004500083169100073083129F007F30A900AA0005
:10046000AB00AC017D28B101B001AF01AE01B2011A
:100470003208133C031C5A2A0C30D8001F08C33919
:1004800058049F000130B300AA209F149F18462AE9
:1004900083161E088312AE071E0803181E0FAF072F
:1004A000003003180130B007003003180130B107E5
:1004B000B20A382A3108C6003008C5002F08C40027
:1004C0002E08C300CA01C901C8011430C700BF20EB
:1004D0005A08B6005908B5005808B4005708B300C8
:1004E0005A08BA005908B9005808B8005708B700A8
:0C04F0002B29C830B300AA20332A630077
:0207FE00443481
:02400E00C43FAD
:00000001FF
;PIC16F676

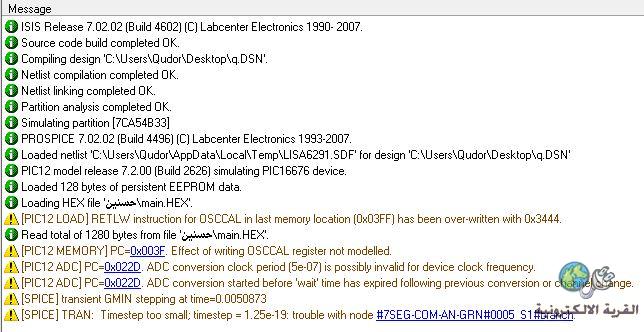

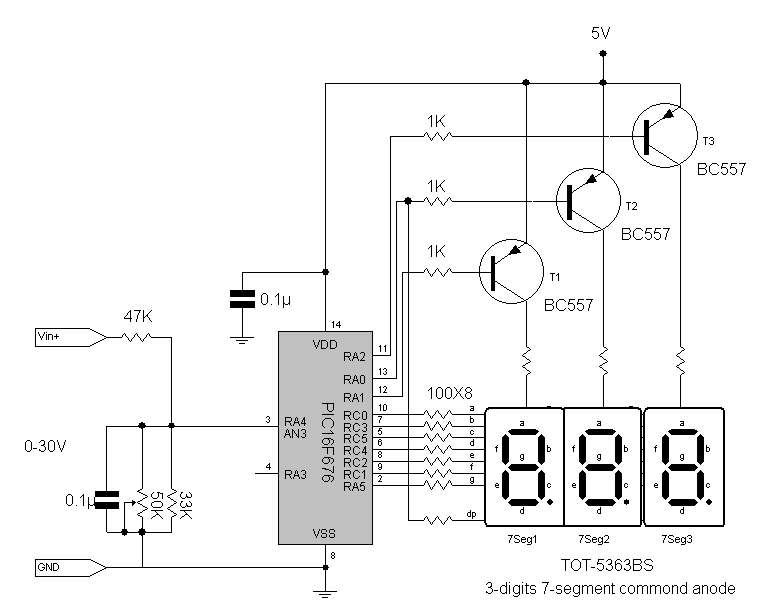

صورة الدائرة ورسالة الخطأ
http://upload.qariya.info/images/qariya-72bfc48766.gif




http://upload.qariya.info/images/qariya-e919f57307.jpg

[حيدر علاج حسن]

اخي العزيز اعتقد انك اعطيت الموضوع اكبر من حجمه .
يمكن عمل المشروع باستخدام صيغة ADC و ارسال القيمة الناتجة الى احد المنافذ ثم قرائتها على السفن سكمنت .

[Qudor]

السلام عليكم في الحقيقة انا لست متمرساً جداً في برمجة الـ PIC اي ان هذه الدائره جائتني كاملة مع البرنامج (فلذالك ارجو المساعده منكم يا اخوتي الاعزاء باسرع وقت ممكن لان الوقت المتبقي جداً قليل ولكم جزيل الشكر)

Read more: http://www.qariya.com/vb/newreply.ph...#ixzz1JOIPU8Vt
