ساعدوني .. قرائة المخططات الالكترونية

remon romany · 03-04-2011, 07:25 PM

لو سمحتوا انا عاوز اعرف اتعلم قرائة المخططات الالكترونية حيث اني اعرف الرموز ولاكن لا اعرف رقمها ولا قيمتها فارجوا منكوا المساعدة

eslam201033 · 03-04-2011, 07:41 PM

السلام عليكم ورحمة الله و بركاتة

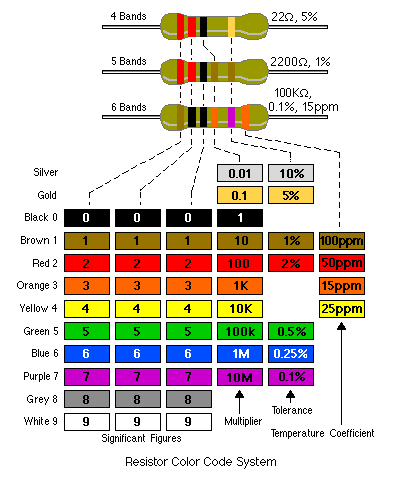

اولا لقراءة المقاومات
هى تقرا بالالوان فالون الاول يمثل رقم العشرات
و الرقم الثانى يمثل رقم الاحاد
و الرقم الثالث يمثل عدد الاصفار
و الرقم الرابع يمثل قيمة التفاوت

remon romany · 03-04-2011, 07:57 PM

انا قصدي قرائة المخططات المرسومة يدويا

مثل ما في الرابط التالي

http://www.4shared.com/photo/zpaOzvF...s_control.html

eslam201033 · 03-04-2011, 08:54 PM

جرب اللينك دا
http://www.qariya.com/electronics/symbols.htm

remon romany · 03-04-2011, 09:01 PM

هل هي دي كل العناصر الموجودة في الالكترونيات ام هذا جزء منها وشكرا لك علي تعبك معي
