اريد مساعدة في قراءة و فهم مكونات دارة تشغل ليدات

[hakim162]

السلام عليكم

انا وضعت موضوع لي هنا و الحمد لله تمت الاجابة و الان لدي بعض الاسئلة البسيطة

هدا هو موضوعي

http://www.qariya.com/vb/showthread.php?t=87207

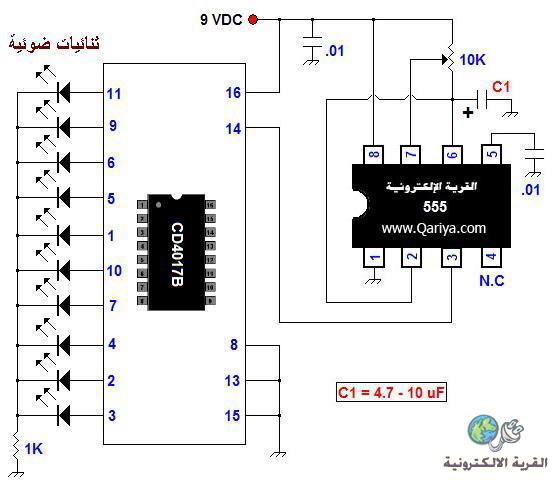

و هده الدارة التي اريد ان اصنعها http://upload.qariya.info/images/qariya-7b7058a7ca.jpg

الاسئلة هي

1 -في القطعة CD4017B يوجد فيها 16 رجل لكن في الرسم يوجد 15 رجل فقط و رقم الرجل المفقودة هو 12 . هل هدا يعني انني لن اربط معها شيء و اتركها فارغة

2-في المكثف c1 ماهي قيمته الحقيقية هل 4.7 او 10

3 - المكثفان الاخران مكتوب فيهما 0.01 لقد دهبت عند محل الالكترنيات و اعطاني قطعة صفراء مكتوب فيها 10 n K هل هده هي القطعة المطلوبة و قال لي ايضا انه ليس لديها اقطاب

4- في القطعة 555 يوجد في الرجل 4مكتوب فيها عبارة N.C مادا تعني

5 - عندما اركب الليدات مع القطعة CD4017B انظر الى رقم رجل المتصلة متلا 11 في الرسم و ادهب الى القطعة في الحقيقة و ادهب الى الرجل 11 و الصقها .هل هده الطريقة صحيحة

و اتمنى ان تكون الاجابات واضحة و سهلة لانني هاوي و شكرا جزيلا لكم

[احمدمعاطى]

1 -في القطعة CD4017B يوجد فيها 16 رجل لكن في الرسم يوجد 15 رجل فقط و رقم الرجل المفقودة هو 12 . هل هدا يعني انني لن اربط معها شيء و اتركها فارغة

بالفعل الرجل 12 متروكه فارغه لا توصل لها شئ

في المكثف c1 ماهي قيمته الحقيقية هل 4.7 او 10

هذا المكثف قيمته تتراوح من 4.7 الى 10 ميكروفرات

وهو للتحكم فى سرعة اضائه الليد

المكثفان الاخران مكتوب فيهما 0.01 لقد دهبت عند محل الالكترنيات و اعطاني قطعة صفراء مكتوب فيها 10 n K هل هده هي القطعة المطلوبة و قال لي ايضا انه ليس لديها اقطاب

بالفعل 0.01 او 10nk معناها 10 نانوفرات وليس لها اقطاب

في القطعة 555 يوجد في الرجل 4مكتوب فيها عبارة N.C مادا تعني

يجب توصيل الرجل 4 مع الرجل 8 فهى تعمل ريست للدائره

عندما اركب الليدات مع القطعة CD4017B انظر الى رقم رجل المتصلة متلا 11 في الرسم و ادهب الى القطعة في الحقيقة و ادهب الى الرجل 11 و الصقها .هل هده الطريقة صحيحة

بالفعل هذه الطريقه صحيحه مع مراعات اتجاه الليد

واى استفسار اكتبه ستجد من يجيبك

والله الموفق

[ماجد عباس محمد]

إضافة لما سبق فكلمة N.C. هى اختصار لكلمتى No Connection أى بدون توصيل و بالنسبة للدائرة 555 فيمكن فى معظم الأحوال ترك الطرف 4 بدون توصيل دون أن يؤثر ذلك على أداء الدائرة لكن يفضل أحيانا توصيلها للموجب

[hakim162]

اقتباس:

في المكثف c1 ماهي قيمته الحقيقية هل 4.7 او 10

هذا المكثف قيمته تتراوح من 4.7 الى 10 ميكروفرات وهو للتحكم فى سرعة اضائه الليد



* هل هدا يعني انه مكثف متغير لانني اشتريت مكثف 10 uf فهل استطيع ان اركب


*تانيا لدي سؤال اخر وهو انني اريد ادماج دارتين مع استعمال نفس ريلية relay و تبقى الدارتين تعمل عادي فهل هدا ممكن هدا


رابط الدارة الاولى

http://qariya.com/electronics/simple_alarm.htm

هدا رابط الدارة التانية

http://upload.qariya.info/images/qariya-935dd1722c.jpg

[eslam201033]

بص يا بشمهندس نا قم بتنفيذ هذة الدائرة عملى
اولا قيمة المكثف 10 ميكرو
الرجل 4 مش متوصلة باى شى
الرجل الى مش موجودة فى 4017 غير متصلة

[hakim162]

السلام عليكم

يا اخواني الدارة لم تعمل .لقد عملت كل شيء صحيح و لم تعمل

ممكن الحل و التعرف على المشكل و ممكن تجربوها في برامج

و الله انا محتاج هده الدارة و صرف عليها اموال

و شكرا لكم

[احمدمعاطى]

المشاركة الأصلية كتبت بواسطة hakim162

السلام عليكم

يا اخواني الدارة لم تعمل .لقد عملت كل شيء صحيح و لم تعمل

ممكن الحل و التعرف على المشكل و ممكن تجربوها في برامج

و الله انا محتاج هده الدارة و صرف عليها اموال

و شكرا لكم

اعمل الدائره كما هى انا نفذتها من قبل

وتعمل جيدا وتاكد من اتجاه الاى سى و الليد

والمكثف c1 ضبط الاقطاب و اقطاب التغذيه

[eslam201033]

الدائرة صحيحة 100 فى 100 عن تجربة شخصية
ممكن تكون عكست وضع المكثف الكيميائى
ممكن تكون حولت الدائرة غلط
بس الدائرة صحيحة
