[كمال109]

أريد دائرة تتحكم في إطفاء و تشغيل أربعة مخارج بأزمنة مختلفة
بإستخدام PIC16F877A
و بارك الله فيكم

[كمال109]

اين أهل العلم
الا يرد أحد ان يساعدنا

أريد دائرة تتحكم في إطفاء و تشغيل أربعة مخارج بأزمنة مختلفة
بإستخدام PIC16F877A

[#MAAM#]

اقتباس المشاركة الأصلية كتبت بواسطة كمال109 أريد دائرة تتحكم في إطفاء و تشغيل أربعة مخارج بأزمنة مختلفة بإستخدام PIC16F877A و بارك الله فيكم

هل ينفع at89c52 بدلا من pic ??

[F.Abdelaziz]

اقتباس المشاركة الأصلية كتبت بواسطة كمال109 أريد دائرة تتحكم في إطفاء و تشغيل أربعة مخارج بأزمنة مختلفة بإستخدام PIC16F877A و بارك الله فيكم

اخى الكريم

شكرا جزيلا لك

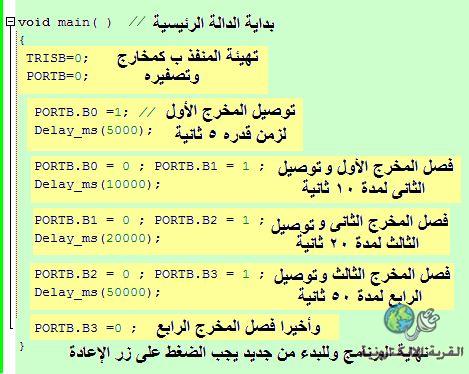

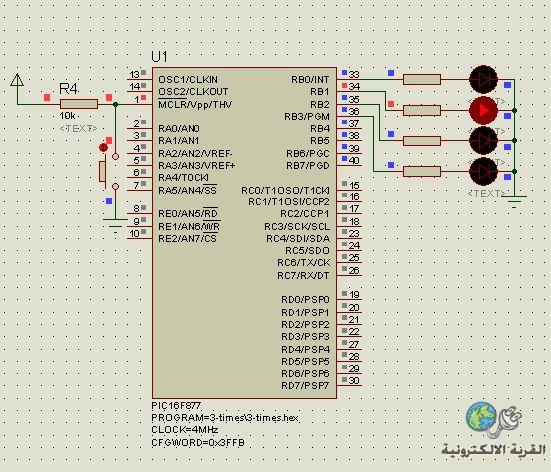

لم تذكر طريقة التحكم ولا الأزمنة لذلك ربما هذا البرنامج البسيط يكون مفيدا



void main( )       // Main Function
{
TRISB=0;
PORTB=0;

PORTB.B0 =1;    // Switch on outputs
Delay_ms(5000);

PORTB.B0 = 0 ; PORTB.B1 = 1 ;
Delay_ms(10000);

PORTB.B1 = 0 ; PORTB.B2 = 1 ;
Delay_ms(20000);

PORTB.B2 = 0 ; PORTB.B3 = 1 ;
Delay_ms(50000);

PORTB.B3 =0 ;
}

[بسام1970]

لدي سؤال لأخي المهندس فتح الله حفظك الله

عند تجربتي تشغيل وحدة تحويل من قياسي إلى رقمي ADC في المايكرو AVR أو PIC على برنامج المحاكاة فإني الحاسب الكبير واللابتوب أيضا يتوقفا تقريبا عن القيام بأي عمليات ويظهر لي أسفل البروتيوس أن البروسيسور مستهلك 100 بالمائة ولا استطيع أن أغير في التحويل (المقاومة المتغيرة) تتعطل الصورة والماوس ولأن بروتيوس لا يتجاوب وتكثر الإشعارات بالمشكلة ADconverter reference value= 0

أنا أعلم ان التحويل يبطيء الأمور ولكن إلى هذا الحد؟؟ وجزاكم الله خيرا.

[F.Abdelaziz]

اقتباس المشاركة الأصلية كتبت بواسطة بسام1970 لدي سؤال لأخي المهندس فتح الله حفظك الله عند تجربتي تشغيل وحدة تحويل من قياسي إلى رقمي ADC في المايكرو AVR أو PIC على برنامج المحاكاة فإني الحاسب الكبير واللابتوب أيضا يتوقفا تقريبا عن القيام بأي عمليات ويظهر لي أسفل البروتيوس أن البروسيسور مستهلك 100 بالمائة ولا استطيع أن أغير في التحويل (المقاومة المتغيرة) تتعطل الصورة والماوس ولأن بروتيوس لا يتجاوب وتكثر الإشعارات بالمشكلة ADconverter reference value= 0 أنا أعلم ان التحويل يبطيء الأمور ولكن إلى هذا الحد؟؟ وجزاكم الله خيرا.

اخى الكريم

شكرا جزيلا لك

بارك الله فيك

كان الله فى عونك

كل ما استطيع قوله : ربما كان يحدث مثل ذلك مع بعض إصدارات بروتيس القديمة لكن مع الإصدارات الحديثة فيحدث ذلك أيضا ولكن قليلا .

مع تمنياتى بدوام التوفيق

[كمال109]

اقتباس المشاركة الأصلية كتبت بواسطة F.Abdelaziz اخى الكريم شكرا جزيلا لك لم تذكر طريقة التحكم ولا الأزمنة لذلك ربما هذا البرنامج البسيط يكون مفيدا void main( ) // Main Function { TRISB=0; PORTB=0; PORTB.B0 =1; // Switch on outputs Delay_ms(5000); PORTB.B0 = 0 ; PORTB.B1 = 1 ; Delay_ms(10000); PORTB.B1 = 0 ; PORTB.B2 = 1 ; Delay_ms(20000); PORTB.B2 = 0 ; PORTB.B3 = 1 ; Delay_ms(50000); PORTB.B3 =0 ; }

بارك الله فيك أخي الكريم

أول شئ اعذروني علي كثر الطلبات

مواصفات الدائرة أن تكون موصولة مع شاشة LCD و يضهر فيها الوقت

و يكون لها ثلاث مفاتيح عند الضغط علي المفتاح الاول يزيد و قت التنفيذ خمس
الثاني يغير الزمن بين اضائة المصابيح

الثالث يزيد زمن التنفيذ نصف ساعة

وجزاكم الله كل خير

[F.Abdelaziz]

اقتباس المشاركة الأصلية كتبت بواسطة كمال109 بارك الله فيك أخي الكريم أول شئ اعذروني علي كثر الطلبات مواصفات الدائرة أن تكون موصولة مع شاشة LCD و يضهر فيها الوقت و يكون لها ثلاث مفاتيح عند الضغط علي المفتاح الاول يزيد و قت التنفيذ خمس الثاني يغير الزمن بين اضائة المصابيح الثالث يزيد زمن التنفيذ نصف ساعة وجزاكم الله كل خير

اخى الكريم

شكرا جزيلا لك

بارك الله فيك

أن شاء الله تجد لدى الاخوة البرنامج المطلوب

مع تمنياتى بدوام التوفيق
