السلام عليكم جميعا
عندي بروجيكت ولا بد ان اسلمه بعد اسبوع فقط

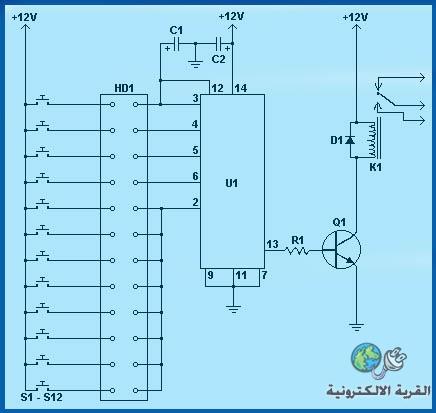

حيث عملت مثل ما هو في الصوره ووصلت كل شي وبنفس القيمه للمكونات المذكوره في الرسم
Parts List
C1 - 1 1uF 25V Electrolytic Capacitor
C2 - 1 220uF 25V Electrolytic Capacitor
R1 - 1 2.2K 1/4W Resistor
Q1 - 1 2N3904 NPN Transistor 2N2222
D1 - 1 1N4148 Rectifier Diode 1N4001-1N4007
K1 - 1 12V SPDT Relay Any appropriate relay with 12V coil
U1 - 1
LS7220 Digital Lock IC
S1-S12 12 SPST Momentary Pushbutton Keypad
HD1 1 12 Position Header

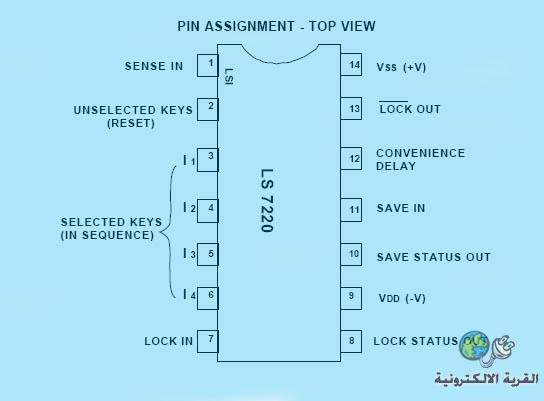

وهذا هو القفل الالكتروني ( combination lock) باستخدام الاي سي LS7220
المشكله ان (pin 13) وهو (output) والمتصل بالريلاي.. يعطيني
0 فولت في حالة ادخالي للارقام ( الكود) الذي اخترته ...وهذا يعني ان الريلاي لن يعمل لانه متصل بالمخرج 13...!!
وبالمقابل جميع pins 3,4,5,6 وهي المتصلة مع المفاتيح( الكود) تعطيني 12 فولت في حالة الضغط على المفتاح..
وانا استخدمت مفاتيح عاديه ( push to make) ولم استخدم ( الكي باد الجاهز)
وايضا لم اضع (head position) ولكن وصلت طرف المفتاح مباشرة الى 12 فولت والاخر الى احد ال( pin ) فهل هذا سبب..!!
سؤالي هنا لماذا لم يخرج اي فولت من pin 13 وهو الاهم output !!!
اتمنى الرد باسرع وقت ممكن
جزاكم الله خير
** استخدم 12 فولت وطبقت تماما مثل ما في الصوره اعلاه 100%
وهذا رابط لشرح الدارة اذا تسمحلي ادارة المنتدى بوضعه :
http://projectsworld.wordpress.com/t...ng-ic-ls-7220/
شكرا
الدارة لا تعمل ....ارجو المساعده...!
