[metalljack]

سلامات أصدقائي جميعا .. أتمنى أن تكونو بخير وعافية
أعمل على دارة تحكم بسرعة محرك dc 20 أمبير لكني أواجه مشكلة احتراقه بحال واجه عائق واضطر الى التوقف كيف يمكنني حمايته من الإحتراق أو احتراق الدارة ذاتها

وشكرا لكم وسلام على جميع أحبائي

[geniusse01]

اقتباس المشاركة الأصلية كتبت بواسطة metalljack سلامات أصدقائي جميعا .. أتمنى أن تكونو بخير وعافية أعمل على دارة تحكم بسرعة محرك dc 20 أمبير لكني أواجه مشكلة احتراقه بحال واجه عائق واضطر الى التوقف كيف يمكنني حمايته من الإحتراق أو احتراق الدارة ذاتها وشكرا لكم وسلام على جميع أحبائي

السلام عليكم

كيف الحال يا صاحبي ؟؟ مشتاقينلك كثير .. ما شاء الله عليك منور الموقع بوجودك .. بس حبيت اتطمن واسلم عليك ... اعتقد من ابسط الافكار استخدام حساس للتيار وهذا ما يقوم به بسهولة القاطع التفاضلي على ما اعتقد .. او يمكن استخدام محولة تيار CURRENT TRANSFORMER بحيث عندما يزيد التيار عن حد معين انت تحدده وقتها تقوم دارة التحكم بفصل التغذية او اتخاذ ما تراه مناسبا ..هي مجرد افكار و انت تحدد ماذا يمكن تطبيقه ...لا تحرمنا من وجودك يا صاحبي..ربنا يوفقك ..

واخر دعوانا ان الحمدلله رب العالمين .. وصلى الله على سيدنا محمد وعلى اله وصحبه وسلم .

[metalljack]

هلا صديقي فادي الله يخليك
القاطع اللذي تتحدث عنه يعمل على ac وليس dc هذه هي مشكلتي اريد تحويل الأمبير الى فولت وقياسها بواسطة المتحكم دون أن تصبح المقاومة كالجمر فهذا ما حدث سابقا معي وشكرا على مرورك

[F.Abdelaziz]

اقتباس المشاركة الأصلية كتبت بواسطة metalljack هلا صديقي فادي الله يخليك القاطع اللذي تتحدث عنه يعمل على ac وليس dc هذه هي مشكلتي اريد تحويل الأمبير الى فولت وقياسها بواسطة المتحكم دون أن تصبح المقاومة كالجمر فهذا ما حدث سابقا معي وشكرا على مرورك

اخى الكريم

شكرا جزيلا لك

بارك الله فيك


الحل التقليدى والمتبع عمليا فى الكثير من انظمة التحكم فى التيار المستمر هى مرور التيار على مقاومة خاصة تسمى shunt ويؤخذ الجهد بين طرفيها ويتم معالجته بالدوائر الإلكترونية مثل مكبرات العمليات (مقاومة دخلها كبيرة جدا فلا تحتاج إلى تيار ومن ثم مقاومة shunt تكون بقدرة معقولة) وبعد ذلك إلى المتحكمات .

مع تمنياتى بدوام التوفيق

[metalljack]

ألف شكر سيد عبد العزيز كنت غائبا عن المنتدى وأتيت ووجد لك الكثير من المشاركات الرائعة الله يجزيك الخير

سؤالي عن هذه المقاومة هل يمكن صنعها أو استبدالها لأني صراحة لم أرى هكذا مقاومة طوال 4 سنين في السوق شكرا على مرورك

[metalljack]

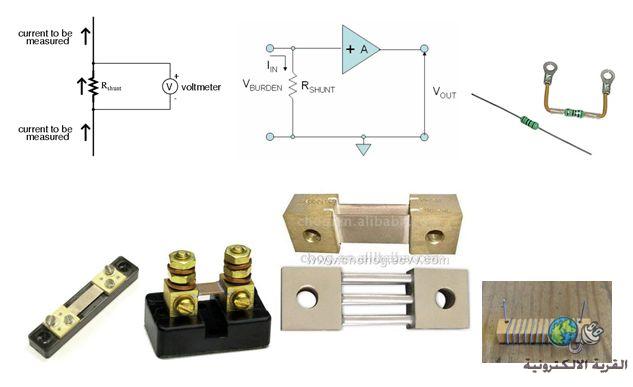

لقد بحثت عن الطريقة ولأجل الإفادة هذه صورة توضح طريقة تحويل الأمبير لفولت لكني متأكد أن هذه المقاومة غير موجودة بالسوق في دمشق



http://digital.ni.com/public.nsf/all...25629700677B70

[kiai87]

السلام عليكم

وهدا رابط أخر

http://en.wikipedia.org/wiki/Shunt_%28electrical%29

[F.Abdelaziz]

اقتباس المشاركة الأصلية كتبت بواسطة metalljack ألف شكر سيد عبد العزيز كنت غائبا عن المنتدى وأتيت ووجد لك الكثير من المشاركات الرائعة الله يجزيك الخير

اقتباس المشاركة الأصلية كتبت بواسطة metalljack سؤالي عن هذه المقاومة هل يمكن صنعها أو استبدالها لأني صراحة لم أرى هكذا مقاومة طوال 4 سنين في السوق شكرا على مرورك

اخى الكريم

شكرا جزيلا لك

الحمد لله على سلامتك

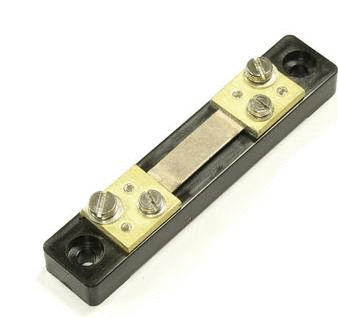

هذه المقاومة وبالتيار الذى ذكرته وهو 20 أمبير لن تسبب لك مشكلة لإنه حتى لو افترضنا مجازا إننا سوف نقوم بتوصيل الجهد بين طرفى مقاومة shunt مباشرة إلى دائرة تحتاج إلى جهد يتغير من صفر إلى 5 فولت (مثل الدخل التناظرى للميكروكونترولر ) فإنه بقسمة 5 فولت على 20 أمبير نجد المقاومة ربع أوم وهذه القيمة متوفرة بكثرة تجاريا وبقدرات كبرة مختلفة على الرغم من اننا لن نحتاج الى قدرة كبيرة على الاطلاق (راجع data sheet) لأن التيار المطلوب لتشغيل الدوائر الإلكترونية سواء مكبر عمليا أو ميكروكونترولر صغير جدا .

مع تمنياتى بدوام التوفيق
