[omersudan]

السلام عليكم ورحمت الله
اقدم لكم هذه الدائرة وهي
http://www.electvillage.com/upload//...ile=e69ec6a9c5

وهي مضبوطة علي 37 درجه مئوية ودعندما تصل درجة الحرارة الي 37.5 تفصل الرلي وعندما تنقص من 37.5 يشتغل الرلي المتحكم في الهيتر(لمبة)

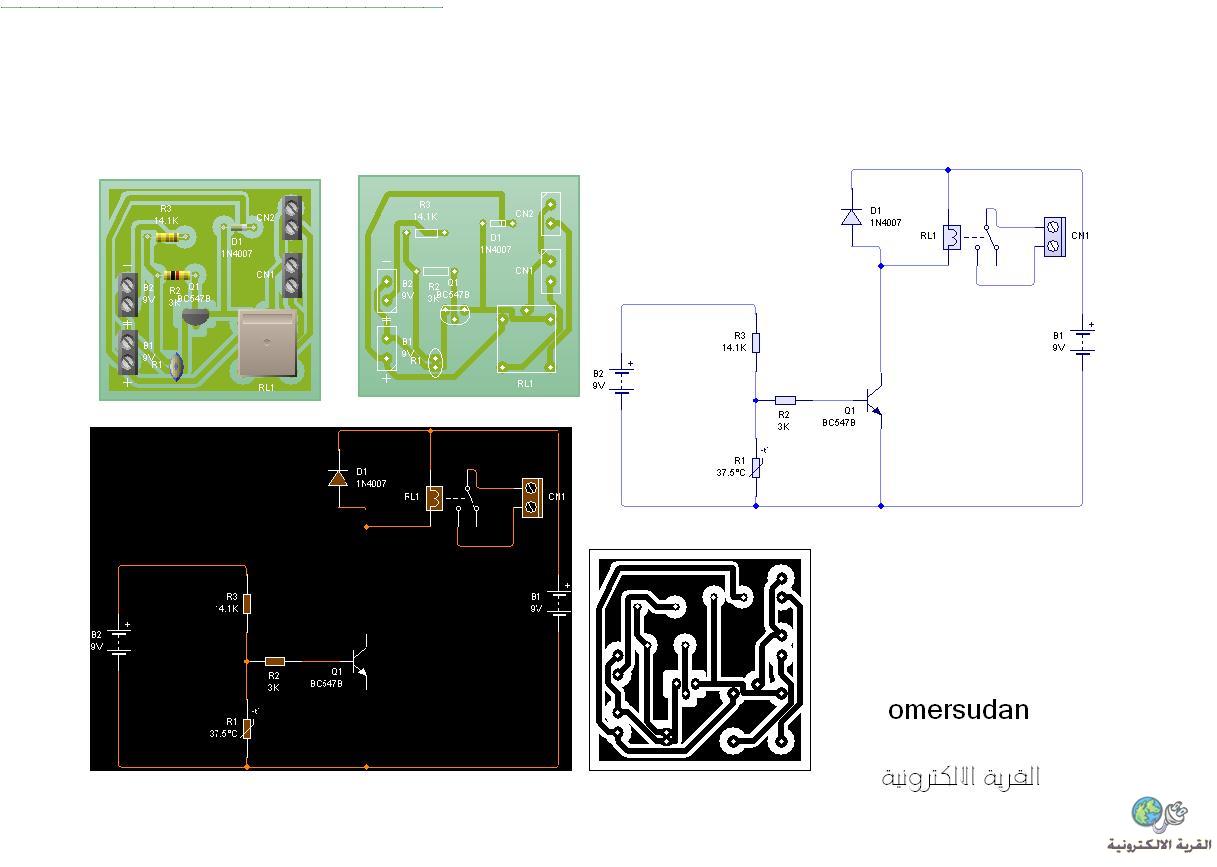

الدئرة كما بالصورة

القطع هي
1/ ترانزستر bc547
2/ مقاومة القاعدة 3كيلو اوم
3/مقاومه 14.1 k مايعادل 14100 اوم
4/ مقاومة حساسة للحرارة 5k عند درجة حراره 25 درجة مئوية
5/ دايود in400007l موصل م التوازي مع الرلي
6/رلي 5 فولت

تنبية اقصي جهد للدائره هو 12 V

هذه الدائرة مجربه من قبلي وبالتوفيق انشا الله

كما اسالكم الدعاء عقب الاعما الصالحة

[s.sultan]

اقتباس المشاركة الأصلية كتبت بواسطة omersudan السلام عليكم ورحمت الله اقدم لكم هذه الدائرة وهي وهي مضبوطة علي 37 درجه مئوية ودعندما تصل درجة الحرارة الي 37.5 تفصل الرلي وعندما تنقص من 37.5 يشتغل الرلي المتحكم في الهيتر(لمبة) الدئرة كما بالصورة القطع هي 1/ ترانزستر bc547 2/ مقاومة القاعدة 3كيلو اوم 3/مقاومه 14.1 k مايعادل 14100 اوم 4/ مقاومة حساسة للحرارة 5k عند درجة حراره 25 درجة مئوية 5/ دايود in400007l موصل م التوازي مع الرلي 6/رلي 5 فولت تنبية اقصي جهد للدائره هو 12 V هذه الدائرة مجربه من قبلي وبالتوفيق انشا الله كما اسالكم الدعاء عقب الاعما الصالحة

بسم الله الرحمن الرحيم

تحية احترام وتقدير

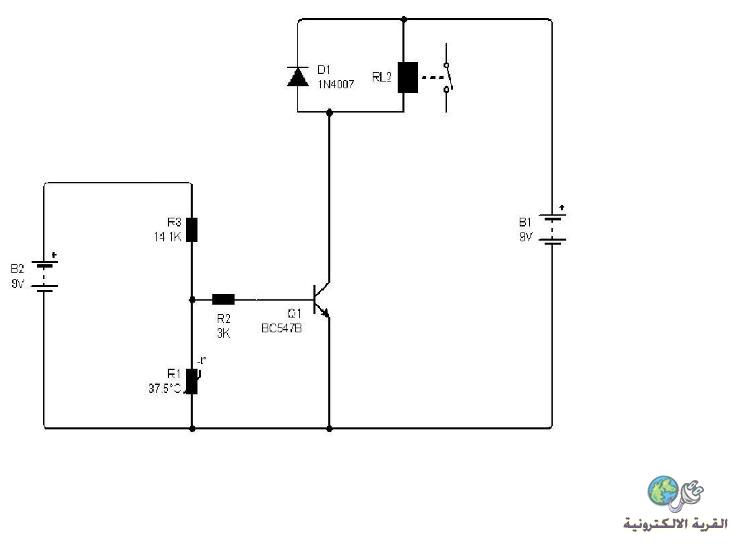

الدائره هي:-



محاولة تستحق التجربه
ممكن صوره للثرموستات داخل مفقسه ان امكن
ليتسنى للاعضاء الكرام مشاهدة القطع الالكترونيه

وبالتوفيق

ابو احمد

[ساري العبد]

مشكور على الدارة هل من صورة بشكل عملي يعني مصنعة

[ahm_far2002]

ياريت صور اكون شاكر جدا

[omersudan]

اقتباس المشاركة الأصلية كتبت بواسطة s.sultan بسم الله الرحمن الرحيم تحية احترام وتقدير الدائره هي:- محاولة تستحق التجربه ممكن صوره للثرموستات داخل مفقسه ان امكن ليتسنى للاعضاء الكرام مشاهدة القطع الالكترونيه وبالتوفيق ابو احمد

السلام عليكم كيف الحال والاحوال انشاء الله طيبين

معزرة لتاخري وذالك لسفري الي البلد بسبب وفات اخت لنا
واني اريد ان ارفع كامل الملفات (مضغوطة في ملف ونرار ) لاكن لدي مشكله في حسابي ولا استطيع رفع اي ملف في المرفقات واني ابلغت الادارة ولاكن المشكلة ماذالة قائمة

[الزير911]

السلام عليكم

ثيرموستات جميل جدا وبسيط

هل المقاومه الحراريه نفسها المستخدمه في ثيرموستات الاخ ابو احمد الماخوذه من المذربورد؟

[الزير911]

السلام عليكم
يا اخي سامحني ولكن دائرتك فاشله وبحاجه لمزيد من القطع
المشكله الاولى لا يوجد ريليه 5 فولت يتحمل امبر اللمبات او الهيتر
ثانيا الدائره ينقصها زينر ديود ومكثف 4.7 ميكرو ومقاومه 1 كيلو من اجل تثبيت الجهد واستخدام ريليه 12 فولت
ثالثا وضعت مقاومه متغيره وضبطتها بشكل دقيق جدا على القيمتين 4.1 كيلو اوم والاخرى على 3 كيلو اوم ولم تشتغل الدائره وصرت احاول زياده او التقليل من قيمة المقاومه الموجوده على البيس للترانزستور ولم يفلح الامر اذا المشكله في من اذا؟

[omersudan]

اقتباس المشاركة الأصلية كتبت بواسطة الزير911 السلام عليكم يا اخي سامحني ولكن دائرتك فاشله وبحاجه لمزيد من القطع المشكله الاولى لا يوجد ريليه 5 فولت يتحمل امبر اللمبات او الهيتر ثانيا الدائره ينقصها زينر ديود ومكثف 4.7 ميكرو ومقاومه 1 كيلو من اجل تثبيت الجهد واستخدام ريليه 12 فولت ثالثا وضعت مقاومه متغيره وضبطتها بشكل دقيق جدا على القيمتين 4.1 كيلو اوم والاخرى على 3 كيلو اوم ولم تشتغل الدائره وصرت احاول زياده او التقليل من قيمة المقاومه الموجوده على البيس للترانزستور ولم يفلح الامر اذا المشكله في من اذا؟

اخي الزبير الدائرة شغالة من قبلي مئة بالمئة
وهي مضبوتة علي درجة 37.4 يعني اذا زادة درجت الحرارة واحد من عشرة اي 37.5 يفصل الرلي .
يوجد رلي في الاسوا ق وانا استخدمهو حالين يعمل الرلي من 4 ال 12 فولت الدائرة دقيقة جداً ولا تحتاج الي اضافت مكثف ولا ديود اخر وان يمكن لك ان لم تجد المقاومة 14.1k ان توصل مقاومه 14 كيلو زايد مقاومه 100 اوم علي التوالي الناتج 141000 اي14.1كيلو
