[iiirrr]

مشروع تخرج عبارة عن حلقة في نصفها الاول عمود واحد من الليدات
عندما تدور,,, تظهر كأنها كرة ,,, و بالتحكم بالليدات الموجودة فاننا نستطيع عرض اي صورة نريدها

يشبه هذا الفيديو:-

المشروع اكتمل
و قريبا سأنزل بالصور كل التفاصيل:-
الميكانيكية
و الالكترونية
و البرمجية

[اشرف]

بالتوفيق ان شاء الله ..

ونحن في انتظار التفاصيل ..


اشرف

[e-obsessed]

بالتوفيق ان شاء الله

[maher_guizeni]

بالتوفيق ان شاء الله

[M.Tolba]

مشروع رائع
ننتظر التفاصيل الدقيقة علي أحر من الجمر

[iiirrr]

اولا شكرا للجميع ...

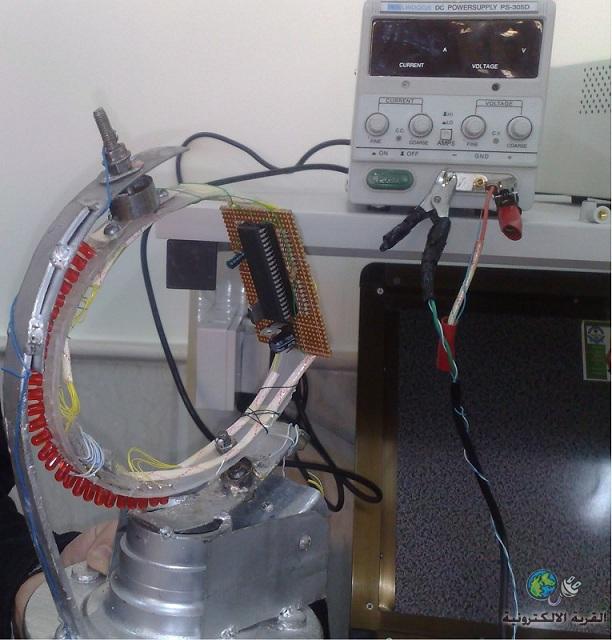

هذه صورة المشروع

كما شاهدتم بالصورة فالمشروع يتكون من اجزاء:-
ميكانيكية و اللكترونية

اولا فكرة هذ المشروع هو حلقة على نصفها الاول شريط من الليدات
و عندما تدور هذه الحلقة فانها ستعطي شكل كرة و بالتحكم باليدات فاننا نستطيع عرض اي صورة...

الاجزاء الالكترونية:-
1.ليدات عدد 28
2.مايكروكنترولر"بيك" نوع Atmel 89c51 للتحكم بالليدات
regulator 12 to 5 V .3
4.بورد يجمع المكونات السابقة ويجب ان يكون صغير جداً.

بالنسبة للاجزاء الالكترونية اظنها سهلة و لا تحتاج الى شرح..

الاجزاء الميكانيكية:-
1.حلقة بلاستك"غير موصلة"
2.محرك ديسي "يجب ان لا يقل عن 25 دورة في الثانية"
3.الهيكل

بالنسبة للاجزاء الميكانيكية فهي كانت الاصعب و مزعجة جدا فقد اخذت معظم الوقت ,,,
فيجب تدوير اللحلقة و في نفس الوقت نجهز المايكرو و الليدات"يدورون مع الحلقة" بمصدر كهربائي"ديسي طبعا"
و هنا كانت مشكلة فكيف يمكن تجهيزها و هي تدور,,, طبعا كانت هنالك عدة افكار منها استخدام الفحمات,,
لكنا اخترنا فكرة البولبرنك ball bring عدد اثنان لتوصيل الكهرباء
الاول للطرف الموجب و الاخر للطرف السالب....
فال ball bring يملك طرفان داخلي و خارجي فنربط السلك على الطرف الثابت و المتحرك سوف يوصل ذلك السلك للحلقة.
كذلك قمنا بانشاء اكثر من هيكل او نموذج للمشروع و ذلك لتصيحيح الخلل الذي يحدث كل مرة..

[iiirrr]

و هذا فيديو للمشروع:- الفيديو يظهر الكرة مشوشة قليلا بسبب الكاميرا.

[أبو معاذ 2010]

مشروع جميل أخي iiirrr ، موفق بإذن الله ، لقد كنت بصدد وضع اللمسات الأخيرة لطرح موضوع مماثل و لكن سبقتني ، الخيرة فيما اختاره الله ، إذن سأنتظر التفاصيل و إن رأيت أن هناك اختلافا في الطرح و أن موضوعي سيشكل إضافة نوعية فسأقدمه و إن كان غير ذلك نكتفي بموضوعك و إن وجدت ما يمكن أن أضيفه إليه فسأفعل .

و الله الموفق .
