ha عطل محير فى شاشة ViewSonic g810 Twitter FaceBook Google+



السلام عليكم ورحمة الله وبركاته
احبائى فى القرية
اسال الله ان يهدى الامة الاسلامية
وندعوا الله ان يولي الصالح للامة

وكان لدى استفسار عن شاشة 21 بوصة
ViewSonic
موديل
g810

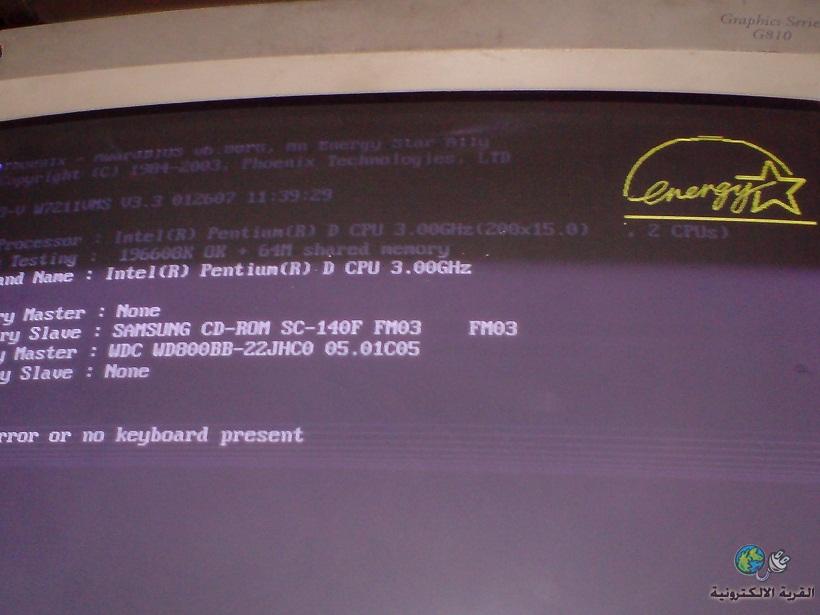

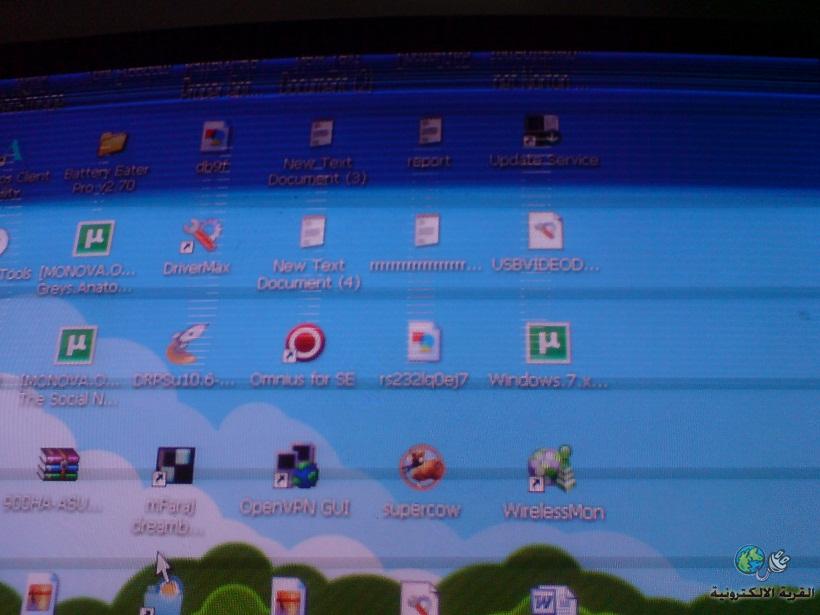

بها تشوه او ميل فى اعلى الصورة حوالى 3سم كما بالصورة





وتم اعادة اللحام على ic الراسلى وارجل اللاين ومنقطة الافقى دون اى جدوى
اتمنى ان اجد لديكم تفسير
او لو امكن توافر مخطط لهذه الشاشة

اعلانات

فيصل72
:: مهندس جيد ::
تاريخ التسجيل: Nov 2010
المشاركات: 245
نشاط [ فيصل72 ]
قوة السمعة:0
قديم 10-03-2011, 01:47 PM المشاركة 2
افتراضي


تبدو المشكلة في مكثفات قسم الفرتكال
بالنسبة للمخط هل هناك رقم بعد G810 ؟ انظر اللوحة الخلفية
وهل تستخدم الأيسي TDA4841 و TDA8172 ؟

اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


الصورة الرمزية MMS-AMMMK
MMS-AMMMK
:: مهندس جيد ::
تاريخ التسجيل: Sep 2006
الدولة: القاهرة-الوطن العربى
المشاركات: 228
نشاط [ MMS-AMMMK ]
قوة السمعة:0
قديم 10-03-2011, 08:28 PM المشاركة 3
افتراضي


جزاك الله خيرا اخى الحبيب فيصل
فعلا موديل الشاشة g810 فقط على اللوحة الخلفية
وده رابط لشكل الشاشة
http://www.amazon.com/ViewSonic-G810.../dp/B00006B6WZ
وبالفعل تستخدم ic TDA8172 للفيرتكال وتم اعادة اللحامات على المنطقة المحيطة به دون فائدة


الصورة الرمزية أنس غالي
أنس غالي
:: عضو ذهبي ::
تاريخ التسجيل: Jun 2006
الدولة: سوريا حمص
المشاركات: 433
نشاط [ أنس غالي ]
قوة السمعة:95
قديم 11-03-2011, 11:18 AM المشاركة 4
افتراضي


جزاك الله خيرا اخى الحبيب فيصل
فعلا موديل الشاشة g810 فقط على اللوحة الخلفية
وده رابط لشكل الشاشة
http://www.amazon.com/ViewSonic-G810.../dp/B00006B6WZ
وبالفعل تستخدم ic TDA8172 للفيرتكال وتم اعادة اللحامات على المنطقة المحيطة به دون فائدة
بسم الله الرحمن الرحيم
السلام عليكم ورحمة الله وبركاته
عليك بامكثفات الفرتكل أخي


فيصل72
:: مهندس جيد ::
تاريخ التسجيل: Nov 2010
المشاركات: 245
نشاط [ فيصل72 ]
قوة السمعة:0
قديم 11-03-2011, 12:28 PM المشاركة 5
افتراضي


جزاك الله خيرا اخى الحبيب فيصل
فعلا موديل الشاشة g810 فقط على اللوحة الخلفية
وده رابط لشكل الشاشة
http://www.amazon.com/ViewSonic-G810.../dp/B00006B6WZ
وبالفعل تستخدم ic TDA8172 للفيرتكال وتم اعادة اللحامات على المنطقة المحيطة به دون فائدة
بالنسبة لسؤالك عن المخطط لدي مخطط G810-6 قد يكون نفس طلبك او شبيه به
http://www.mediafire.com/?7xf1whpzoftnd15

وكما ذكرت لك سابقا مكثفات الفرتيكال
وفي المخطط المرفق C502,C504,C512


الصورة الرمزية الباسم.حسن يوسف
الباسم.حسن يوسف
::

" الاب الفقيد "

::
تاريخ التسجيل: Mar 2007
المشاركات: 6,062
نشاط [ الباسم.حسن يوسف ]
قوة السمعة:382
قديم 11-03-2011, 12:47 PM المشاركة 6
not funny


بسم الله الرحمن الرحيم

أخى الكريم

كل مكثفات مرحلة الرأسى لاتزيد عن 5 مكثفات
وبالتالى ليست هناك مشكله بالتغيير ، المكثف المطلوب تغييره
100 ميكرو 35 فولت ولا مانع من تغيير البقيه كن حريصآ على قطبية التركيب
والله الموفق


فيصل72
:: مهندس جيد ::
تاريخ التسجيل: Nov 2010
المشاركات: 245
نشاط [ فيصل72 ]
قوة السمعة:0
قديم 11-03-2011, 01:48 PM المشاركة 7
افتراضي


بسم الله الرحمن الرحيم


أخى الكريم

كل مكثفات مرحلة الرأسى لاتزيد عن 5 مكثفات
وبالتالى ليست هناك مشكله بالتغيير ، المكثف المطلوب تغييره
100 ميكرو 35 فولت ولا مانع من تغيير البقيه كن حريصآ على قطبية التركيب

والله الموفق

حياك الله استاذ حسن يوسف
واهلا بعودتك الينا بالسلامة.
