دائرة ارسال تلفزيونى

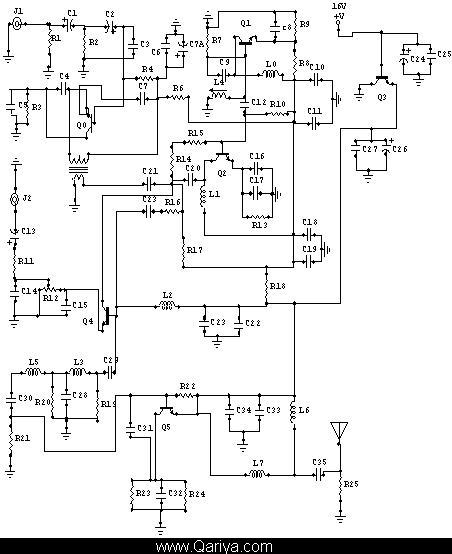

فى البدايه اود ان اشكر القائمين على هذا المنتدى وكذلك اشكر جميع الا خوه المهندسين الذين أثروا هذا امنتدى بالمعلومات التى تواكب التطور الا لكترونى والتكنلوجى ا السريع وكونى عضو جديد فى هذا المنتدى فأ ود ان اطرح دائره الكترونيه ( دائرة ارسا ل تلفزيون(TV transmitter circute)) اى انها ترسل كلا من اشارة الصوت والصوره (audio and vedio signal) وتستقبل من اى تلفزيون حيث تأخذ اشارة الصوت من كرت الصوت فى الكمبيوتر واشارة الفيديو من كرت TV المو ضوع فى جهاز الكمبيوتر ومن ثم تعمل هذه الدائره تضمين للاشارتين وتنقلها الى جهاز الاستقبال ال TV عن طريق حامل الا شاره RF وتتستقبل فىى المجال الترددى ( VHF chanal 8 from 180mh to 186mh ) فالمطلوب من الاخوه المهندسين الى جانب الجزء اليسير الذى قدمته اعلاه التعاون معنا فى توضيح عمل اجزاء هذه الدائره مثل الجزء المسؤوله عن التعديل والتنعيم وكيفية تضمين الاشارتين والجزء المسؤول عن توضيح الصوره ودائرة الرسال فى هذه الدائره والجزء المسؤول عن ضبط التردد وذلك لتسهيل عملية فهم الدائره لزوار المنتدى وجميع الزملا ء فى المنتدى ولنعمل جنباً الى جنب على نشر المعلومه الصحيحه وبأسرع وقت يتيح لنا نشرها . ملاحظه:- معلو مات الدائره متوفره ا دناه بعد رسم مخطط الدائره . T1  معلومات الدائره R1=470 AOM R2=6,2 KILOAOM R4=210 KILO AOM R7=1 KILOAOMR10=10 KILO AOM R13= 450 AOM R15= 2 KILO AOM R17= 4 KILO AOM R19=R20=15 AOM R22=3.3 KILO AOM R23=R24=33 AOMR3=R6=R7=R12=R14= 1 KILO AOM R11=R18=R25= 100 AOM R16=R21= 680 AOM R8=R9= 2.2 KILOAOMالمكثفات الكيميا ئيه C1=C2=407 MICRO FARAD C7A=C13=10 MICRO FARAD C24 =430 MICRO FARADC26= 100 MICRO FARAD المكثفات السراميكيه C3=C6= C8=C10=C11=C16=C17=C18=C23=C30=C33=102 MICRO FARAD C4=C14=101 PICO FARAD C5=221 MICRO FARADC7=47 PICO FARAD C9=C12=8 PICO FARAD C15=25 PICO FARAD C19= 470 MICRO FARADC20= C29=10 PICO FARAD C21=5 PICO FARAD C22=422 MICRO FARADC25=C34=203 MICRO FARAD C27= 104 MICRO FARAD C28=122 MICRO FARAD C31=3 PICO FARAD C32=1 PICO FARAD C35= 50 PICO FARAD L1= الملفات coil L4, which is 3.5 turns of 24- gauge enameled wire on aform containing a standard ferrite slug. Coil L0 ( ثلاث لفات بقطر 4و0 سلك عيار 18) Coil L1 ( سلك عيار 18سبع لفات بقطر 4و0) Coil L2 ( اربع لفات بقطر 4و0 سلك عيار 18) Coil L3 ( ثلاث لفات بقطر 4و0 سلك عيار 18) Coil L5 (ثلا ث لفات بقطر 4و0 سلك عيار 18) Coil L6 ( سبع لفات بقطر 4و0 سلك عيار 18) Coil L7 ( لفتين بقطر 4و0 سلك عيار 18) J1 jack input audio J2 jack input vedio
|
| اعلانات |
|
|||||
|
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
|||||
|
|
|
|||||
|
|
|
|||||
|
شكرا ولكن
|
