السلام عليكم.

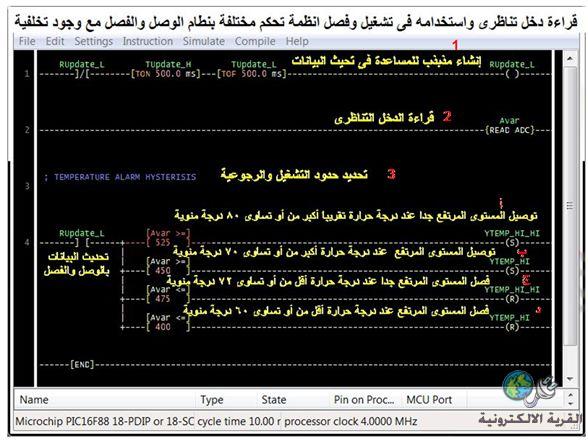

المرجو من أستاذي ومعلمي المهندس عبدالعزيز شرح ماذا تعني القيم. 475 450 525 400 في الصورة وكيفية حسابها.
التي

[F.Abdelaziz]

اقتباس المشاركة الأصلية كتبت بواسطة karabd السلام عليكم. المرجو من أستاذي ومعلمي المهندس عبدالعزيز شرح ماذا تعني القيم. 475 450 525 400 في الصورة وكيفية حسابها. التي

اخى الكريم

شكرا جزيلا لك

*فالميكروكونترولر لا يفهم وحدات درجات الحرارة ولا وحدات الجهد ولكنه يفهم عدد أو كود يناظر القيمة المراد قياسها وهذا العدد عند استخدام محول ADC ذات 10 خانات يكون 0 عندما يكون جهد الدخل بصفر ويكون 1023 عندما يكون جهد الدخل 5 فولت
* إذا كل قيمة تناظر جهد دخل ومن ثم درجة حرارة معينة
* التدريج الكامل : 150 درجة مئوية = 5 فولت دخل = 1023 قسم من اقسام محول ADC وهى تلك الارقام لأننا نستخدم محول ذات 10 خانات .

* أى كل درجة مئوية تساوى 1023 على 150 تساوى 6.8 قسم تقريبا
* 60 درجة مئوية تساوى 60 فى 6.8 تساوى 409 قسم أى 400 قسم تقريبا
* 70 درجة مئوية تساوى 70 فى 6.8 تساوى 475قسم تقريبا
* 80 درجة مئوية تساوى 80 فى 6.8 تساوى 544 قسم تقريبا والفرق ناتج بين الحساب والناحية العملية فقط .

مع تمنياتى بدوام التوفيق

[karabd]

شكرا أخي، وأدعو الله أن يجعل هذا العمل في ميزان حسناتك.
