بوابة OR

[And]

السلام عليكم

ممكن المسآعده بإيجآد رقم بوابة OR أربعة مدآخل TTL

شكرإأآ لكم،~

[And]

up....................

[T8NE]

عزيزي ياليت توضح اكثر ..

[م.وليد الفرا]

M74HC4072
يمكنك استخدام 3 بوابات اور ذات مدخلين للحصول على واحدة ذات 4 مداخل
اقرأ التالي:
You have four inputs a,b,c,d.
Run a and b in one or gate. And get output m.
Run c and d in another or gate. And get output n.
Run m and n in a third or gate, and you have your final output z.

[And]

الله يعطيكم العافيه
مهندس وليد مشكور ياغالي

بس انا اريد بوابةOR ذات 4 مداخل

مشكورين والي يفيدني برقم الاي سي الاربع مداخل الله يجزاه خير

[abdeen]

السلام عليكم
كما قال المهندس وليد رقم الايسي هو M74HC4072 و هو يحتوي على بوابتين من نوع OR كل كل بوابة لديها اربعة مداخل.

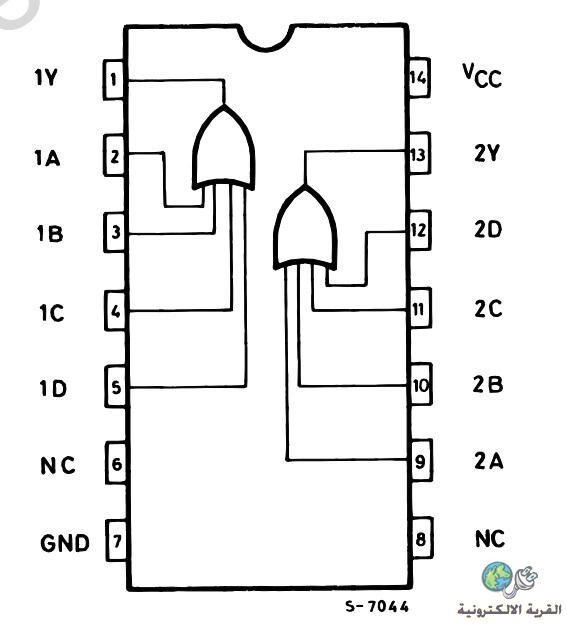

اذا كنت تريد استخدام بوابة واحدة فقط فستكون الرجل رقم 1 في الايسي هي المخرج و الأرجل 2,3,4,5 هي المخرج كما هو موضح في الصورة :




اذا كنت تريد الداتاشيت الكامل للأيسي من هنا

[And]

هذا الي كنت ابغاهـ رقم الاي سي والداتاشيت

الله يجزاكم الجنه يارب
مشكورين وماقصرتو
