مساعدة بسيطة في دارة الكترونية

ahmed-g · 27-01-2011, 07:13 PM

السلام عليكم و رحمة الله
تحية لكل الاعضاء اطلب مساعدة في اكمال تصميم دائرة الكترونية
و هي دائرة عداد بخانتين باستخدام <7490> و مشكلتي هي كيفية ادخال النبضات الى هذا العداد حيث اريده ان يقوم بالعد باستخدام switch اي كلما اضغط على الزر يعد العداد و هكذا ارجو المساعدة و تقديم الاقتراحات

فيصل72 · 27-01-2011, 08:54 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة ahmed-g

السلام عليكم و رحمة الله
تحية لكل الاعضاء اطلب مساعدة في اكمال تصميم دائرة الكترونية
و هي دائرة عداد بخانتين باستخدام <7490> و مشكلتي هي كيفية ادخال النبضات الى هذا العداد حيث اريده ان يقوم بالعد باستخدام switch اي كلما اضغط على الزر يعد العداد و هكذا ارجو المساعدة و تقديم الاقتراحات

وعليكم السلام

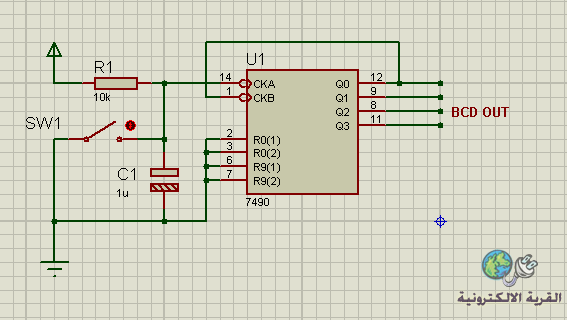

جرب هذه الطريقة

ahmed-g · 01-02-2011, 02:15 PM

مشكور اخي فيصل على المرور
