سؤال فى نوع التوصيل للمقاومة

uosef_001 · 26-01-2011, 03:42 AM

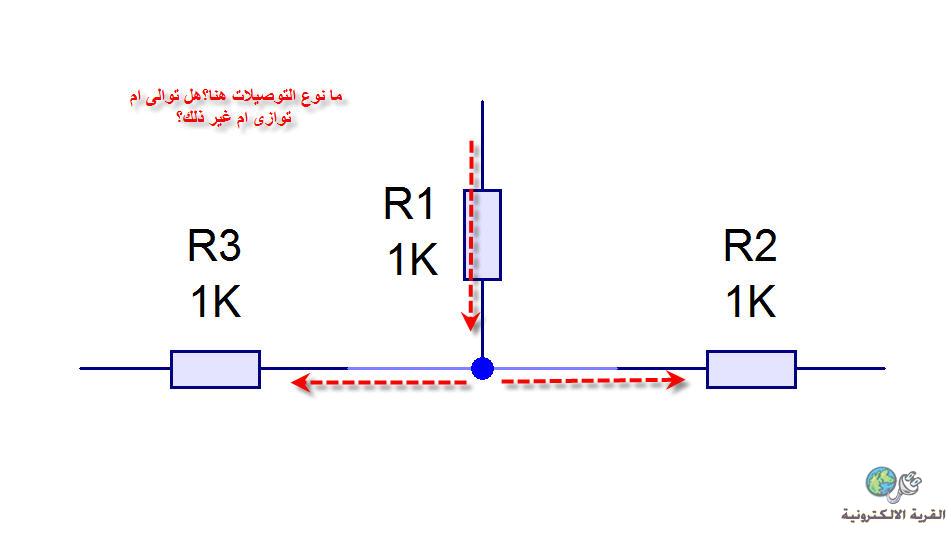

ما نوع التوصيل فى هذه الصورة؟؟

عبقرينو1 · 26-01-2011, 05:14 AM

R1 على التوالى مع R2
R1 على التوالى مع R3

uosef_001 · 26-01-2011, 06:04 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة عبقرينو1

R1 على التوالى مع R2
R1 على التوالى مع R3

هل ينفع ذلك
اى ان تكون R1 مشترك مع مقاومتين كل واحدة منفصلة على التوالى فى نفس الوقت

ماجد عباس محمد · 26-01-2011, 06:41 AM

لا يمكن الحكم قبل معرفة باقى التوصيل
يمكن اكمال التوصيل بعدة طرق فتصبح الثلاث على التوازى أو 2و3 توازى و توالى مع 1 او توصيلات أخرى

عموما هذه تسمى عقدة Node و إن كان الخط الأحمر يمثل التيار فهذا كل ما يمكن القول عنها أنها عقدة يدخل التيار من R1 و يخرج من R2,R3

uosef_001 · 26-01-2011, 07:00 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

لا يمكن الحكم قبل معرفة باقى التوصيل
يمكن اكمال التوصيل بعدة طرق فتصبح الثلاث على التوازى أو 2و3 توازى و توالى مع 1 او توصيلات أخرى

عموما هذه تسمى عقدة Node و إن كان الخط الأحمر يمثل التيار فهذا كل ما يمكن القول عنها أنها عقدة يدخل التيار من R1 و يخرج من R2,R3

مشكور لردك استاذي الكريم
حتى نحكم على الدائرة
المقاومة 1 هى خرج المذبذب 4047
والمقاومة 2 موصلة الى مدخل اترنستور 1
والمقاومة 3 موصلة الى مدخل اترنستور 2

هل تكون توالى ام توازي ام عقده؟؟

ماجد عباس محمد · 26-01-2011, 07:28 AM

هى عقدة لكن
R2+مدخل الترانزيستور 1 حتى خط التغذية توالى و يمثلان الفرع 1
R3+مدخل الترانزيستور 2 حتى خط التغذية توالى و يمثلان الفرع 2
الفرع 1 و الفرع 2 توازى ولهما محصلة أى مقاومة مكافئة أو معاوقة مكافئة حسب الدائرة نسميها م
المقاومة م على التوالى مع المقاومة R1

a7mad 3abdo · 26-01-2011, 08:14 AM

الثلاث مقاومات موصولين star او نجمة

uosef_001 · 26-01-2011, 11:45 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

الفرع 1 و الفرع 2 توازى ولهما محصلة أى مقاومة مكافئة أو معاوقة مكافئة حسب الدائرة نسميها م
المقاومة م على التوالى مع المقاومة R1

مشكورين للردود جميعا
استاذي الكريم ماجد
لم افهم هذه الفقرة ممكن توضحها اكثر
