ha Stepper Motor Driver Twitter FaceBook Google+



اخواني عندي stepper Motor من النوع PM4222-09 واريد المساعده في كيفيو توصيل الاطراف مع PIC16F84A وعمل محاكاة على برنامج البروتس
أرجوا المساعده

اعلانات

الصورة الرمزية Rami_Vista
Rami_Vista
:: مهندس متواجد ::
تاريخ التسجيل: Dec 2010
الدولة: Cairo
المشاركات: 68
نشاط [ Rami_Vista ]
قوة السمعة:0
قديم 15-01-2011, 12:06 PM المشاركة 2
Post لاقيتلك ده


انا ضورت لك يا باشا و لا قتلك الموضوع ده

http://www.qariya.info/vb/showthread.php?t=82066

الملفات من تصميم الاستاذ / رضا كامل

اتمني اكون افتدتك


التعديل الأخير تم بواسطة : ماجد عباس محمد بتاريخ 26-10-2018 الساعة 05:29 AM السبب: تصحيح الرابط للموقع الجديد
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


الصورة الرمزية 007
007
:: مهندس متواجد ::
تاريخ التسجيل: Apr 2005
الدولة: مدينة بورسعيد - مصر
المشاركات: 176
نشاط [ 007 ]
قوة السمعة:0
قديم 16-01-2011, 04:27 AM المشاركة 3
Unhappy توضيح المشكلة


شكرا يا أخي على اهتمامك
المشكلة تمكن في ان جميع انواع الستيبر موتور التى استخدمتها كان يتم توصيل احد اطرافها بالطرف السالب اما بقية الأطراف بالطرف الموجب بالتتابع للحصول على الخطوة المطلوبة
اما النوع الذي عرضه على العكس (على حسب ما قرأت في الداتا شيت ) واريد ان اتاكد من ذاك و ايضا الدائرة المناسبة لها


رضا كامل
:: مهندس متواجد ::
تاريخ التسجيل: Aug 2007
المشاركات: 114
نشاط [ رضا كامل ]
قوة السمعة:0
قديم 16-01-2011, 08:35 PM المشاركة 4
افتراضي


رابط الداتا شيت هو :

http://ram-e-shop.com/test11/redirec...FPM4222-09.pdf

و هو يحتوي على بيانات الموتور كاملة بما فيها اشارات التحكم في الموتور فما هي المشكلة ؟


الصورة الرمزية 007
007
:: مهندس متواجد ::
تاريخ التسجيل: Apr 2005
الدولة: مدينة بورسعيد - مصر
المشاركات: 176
نشاط [ 007 ]
قوة السمعة:0
قديم 17-01-2011, 06:37 PM المشاركة 5
Question وصف المشكلة


المشكلة توكن في كيفية وضع التحكم في الجهد السلب على الطراف الموتور بالتبادل للحصول على الخطوة المناسبة او توضيح الدائرة بالرسم


رضا كامل
:: مهندس متواجد ::
تاريخ التسجيل: Aug 2007
المشاركات: 114
نشاط [ رضا كامل ]
قوة السمعة:0
قديم 17-01-2011, 08:30 PM المشاركة 6
افتراضي


هذا الأمر مبين في الداتا شيت في الركن الايمن بأسفل الصفحة
ان شاء الله لو كتب لنا عمر للغد فسوف اضع لك دائرة بسيطة تؤدي الغرض .


رضا كامل
:: مهندس متواجد ::
تاريخ التسجيل: Aug 2007
المشاركات: 114
نشاط [ رضا كامل ]
قوة السمعة:0
قديم 18-01-2011, 04:39 PM المشاركة 7
افتراضي

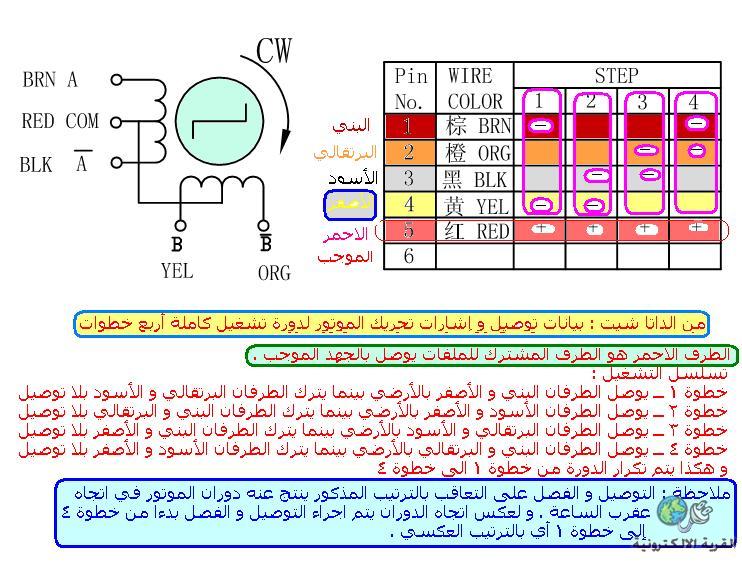

صورة تتضمن شرح تشغيل الموتور مستخرجة من الداتا شيت http://upload.qariya.info/images/qariya-d251636709.jpg


و هذا هو ملف المحاكاة

http://upload.qariya.info/images/qariya-bf6b4247d9.jpg

غير امتداد الملف من jpg الى RAR ثم فك الضغط تجد ملفا به المحاكاة على بروتس مع الكود بالميكرو سي و ملف الهكس .


sohaib A.Z
:: مهندس متواجد ::
تاريخ التسجيل: Aug 2007
الدولة: SUDAN
المشاركات: 145
نشاط [ sohaib A.Z ]
قوة السمعة:0
قديم 20-01-2011, 10:35 AM المشاركة 8
افتراضي


الرابط لا يعمل حتى بعد تغير الامتداد
