طلب شرح دائرة من الاستاذ فتح اللة او اى عضو

[eslam201033]

انا طلبى صغير اوى الدائرة دى بتاعة طارد بعوض بتشتغل بى بطارية 1.5 فولت
فا نا عايز اعرف لما الحجارة تخلص اعرف منين

انا فكرت و قلت الى ابسط طريقة الى اوصل ليد فى الدائر فانا عايز اعرف اوصلة فين
و لو هتاج مقاومة اية قيمتها
و ارجو الرد يكون مدعم بالرسم
و جزاكم اللة كل خير

[5282]

المشاركة الأصلية كتبت بواسطة eslam201033

انا طلبى صغير اوى الدائرة دى بتاعة طارد بعوض بتشتغل بى بطارية 1.5 فولت
فا نا عايز اعرف لما الحجارة تخلص اعرف منين

انا فكرت و قلت الى ابسط طريقة الى اوصل ليد فى الدائر فانا عايز اعرف اوصلة فين
و لو هتاج مقاومة اية قيمتها
و ارجو الرد يكون مدعم بالرسم
و جزاكم اللة كل خير

عليك اختيار بديلين

1-ضع الليد بدون مقاومة

2- اذا اردت عمرا اطول للبطارية
أ- ضع ليد صغير 3 ميللى
ب- او تضع مقاومة صغيرة بين الليد والبطارية لتقليل سحب التيار

[F.Abdelaziz]

المشاركة الأصلية كتبت بواسطة eslam201033

انا طلبى صغير اوى الدائرة دى بتاعة طارد بعوض بتشتغل بى بطارية 1.5 فولت
فا نا عايز اعرف لما الحجارة تخلص اعرف منين

انا فكرت و قلت الى ابسط طريقة الى اوصل ليد فى الدائر فانا عايز اعرف اوصلة فين
و لو هتاج مقاومة اية قيمتها
و ارجو الرد يكون مدعم بالرسم
و جزاكم اللة كل خير

اخى الكريم

شكرا جزيلا لك :

فى رأى :

الجهد 1.5v (واحد ونصف فولت ) غير كافى لتشغيل الليد العادى مباشرة ومن ثم فهو ايضا غير كافى لتشغيل أى دائرة بيان اخرى .

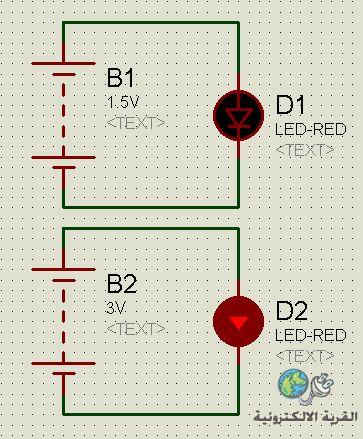

الشكل العلوى يبين تغذية led مباشرة بجهد واحد ونصف فولت لاحظ عدم اضاءته على الاطلاق بينما الشكل السفلى استخدمنا جهد 3 فولت






مع تمنياتى بدوام التوفيق

[ahmed es]

هناك لدات صغيرة جدا يمكنها ان تعمل على هذا الجهد

واذا أردت ان يطول عمر البطارية اجعل الليد يعمل ك فلاش

[eslam201033]

دلوقتى يااستاذ عبداللة انا مش فاهم اشغل الدائرة على كام فولت

و لو سمجت ممكن تنفذ الدائرة دى على البروتس باضافة اليد

او قولى اضع اليد فين
و جزاكم اللة كل خير

[F.Abdelaziz]

المشاركة الأصلية كتبت بواسطة eslam201033

دلوقتى يااستاذ عبداللة انا مش فاهم اشغل الدائرة على كام فولت

و لو سمجت ممكن تنفذ الدائرة دى على البروتس باضافة اليد

او قولى اضع اليد فين
و جزاكم اللة كل خير

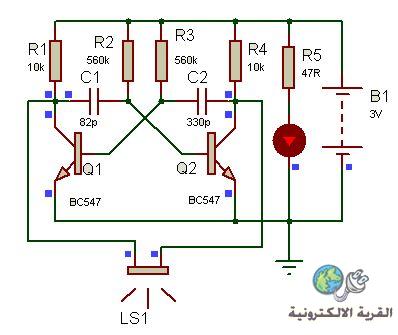

السلام عليكم ورحمة الله وبركاته

مجرد اقتراح



مع تمنياتى بدوام التوفيق

[eslam201033]

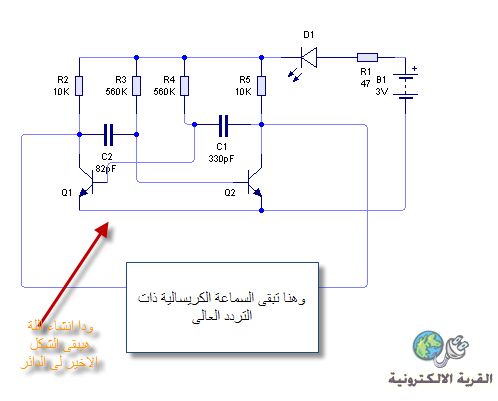

دا الشكل الاخير بعد التعديل
كدا يبقى الدائر صح ام خطا

وشكرا على اهتمامك
و جزاك اللة كل خير

[F.Abdelaziz]

المشاركة الأصلية كتبت بواسطة eslam201033

دا الشكل الاخير بعد التعديل
كدا يبقى الدائر صح ام خطا

وشكرا على اهتمامك
و جزاك اللة كل خير

اخى الكريم

شكرا جزيلا لك

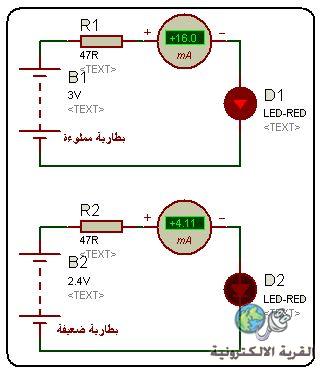

ما اقصده هو التوصيل المباشر للمقاومة والدايود على التوازى بين طرف البطارية

كما فى الشكل التالى




مع تمنياتى بدوام التوفيق
