بسم الله الرحمن الرحيم

حل مشكلة ظهور الكود SC 392



http://upload.qariya.info/images/qariya-27b305f18a.jpg

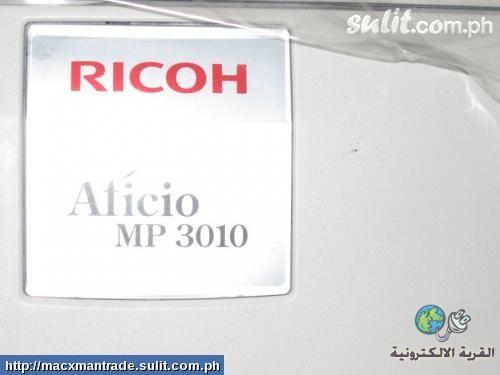

للماكينات طرازات:

Ricoh Aficio MP 2525, 3030, 2510, 3010,... ets

http://upload.qariya.info/images/qariya-2127a9e50e.jpg

مسمي العيب

Development bias leak

A development bias leak signal is
detected.

احتمالية وجود العيب

• The PCU toner seal was not
removed
• ID sensor defective
• TD sensor defective
• Drum does not turn
• Development roller does not turn

الحل

1- التأكد من دوران عجلة Fly Wheel
2- التأكد من دوران الماتور الرئيسي Brushless Motor:24V/28W ويوجد به قاعدة 3- بلاستيك اسفلها ياي أوستسته مثبته علي اكس عمود الحركة قد تعلق به بسبب ترسب اوساخ واتربه علي الأكس المعدني فلا يؤدي عمله جيداً وتعطي لنا هذا العطل أو الكود

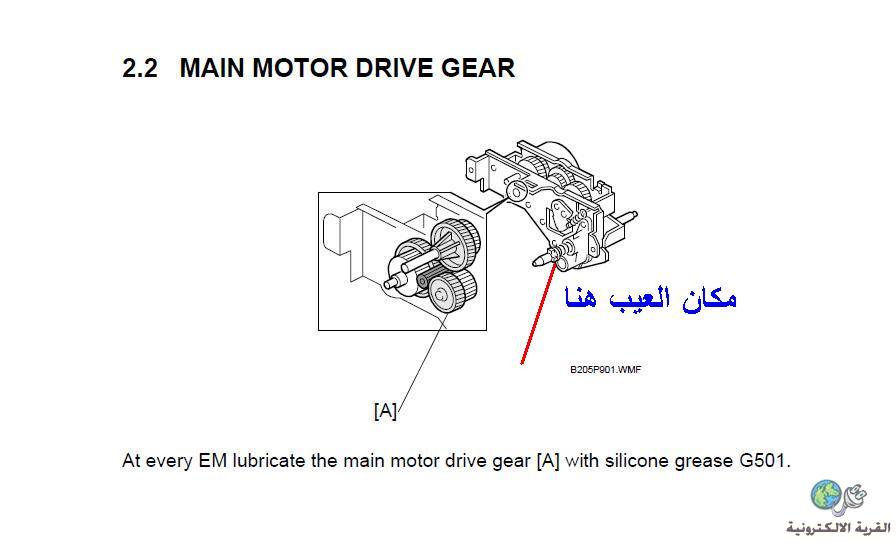

4- في حالة عدم حركة تلك الجزء المحدد باللون الأحمر علي الرسم لابد من استخدام اسبراي موزيل الصدأ من المعادي ويوجد في محلات بيع الحديد والبوية ويسمي بـ WD 40

5- لتشحيم التروس البلاستيكية لابد من استعمال الشحم الخاص بذلك وهو Silicone Grease G 501

http://upload.qariya.info/images/qariya-3ae0a166f0.gif

5- وفي حالة تلف الماتور الرئيسي لابد من تغييره.

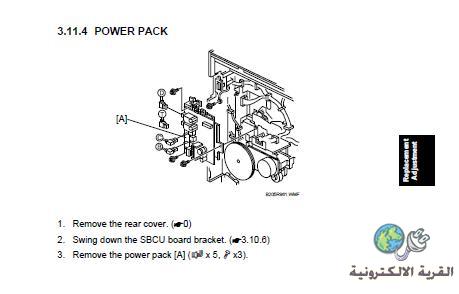

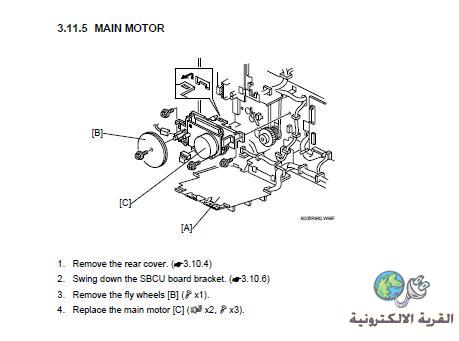

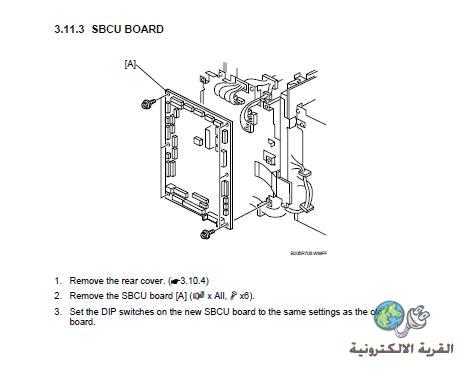

طريقة فك وتركيب الماتور / المحرك الرئيسي

http://upload.qariya.info/images/qariya-73c929c5f1.jpg

http://upload.qariya.info/images/qariya-732dda4af4.jpg

http://upload.qariya.info/images/qariya-49adcbc379.jpg
