[mohamad fawzy]

لدى ماكينة تصوير جستتنر 1013 ديجيتال 13 نسخة / دقيقة
الأيام دى بتجيب كود sc 194 باستمرار
اقفلها واشغلها تشتغل وساعات تحلف ماهى شغالة
يا ترى ايه سبب ظهور الكود ده والمشكلة أو العطل فين ؟!
ــــــــــــــــــــــــــــــــــــــــــــــــــ ـــــــــــــــــــــــــــــــــــــــــــــ
3 حاجات تانيين
1- بسمع صوت صفير أثناء عملية التصوير
2- بتعمل حشر كتير برغم محافظتى عليها
3- الصورة بتطلع باهتة حتى لو زودت الحبر للآخر
ــــــــــــــــــــــــــــــــــــــــــــــــــ ـــــــــــــــــــــــــــــــــــــــــــــ
انا شاريها وهى عاملة 28.000 الف نسخة بس
وتقريباً جديدة وحالتها ممتازة
وغير مستعد لتغييرها فى الوقت الحالى

برجاء الإفادة ولحضراتكم خالص الشكر والتقدير

[Ghost 2003]

اخي العزيز

ارجوا كتابة الكود الخطأ بشكل صحيح لان الماكينة التي ذكرتها
ورقم طرازها ( جستتنر 1013 ديجيتال )

لايوجد بها رقم الكود ولكن يوجد فقط الكود التالي sc 192

ارجوا الرد العاجل والسريع للتواصل معك

[mohamad fawzy]

جزاك الله كل خير اخى الكريم
ولكن الكود هو sc 194 بالفعل وقد تأكدت منه
وهذه صورة الآلة

[Ghost 2003]

اخي العزيز ان الالة التي ذكرت رقم طرازها أو موديلها ليس صحيح . ولكن هذا لا يهم الان

نبدء بالشرح وحل المشكلة

1- المشكلة الأولي هو حل الكود SC194
2- المشكلة الثانية الصورة الباهته حتى لو عملت زيادة للحبر من لوحة الازرار التي تسمي بالبانيل.

صورة توصيحية

شكل (1)



شكل (2)



اسم المشكلة ونوعة B

192- B- Automatic SBU adjustment error

خطوات الفحص واكتشاف العطل بأذن الله تعالي

• Exposure lamp defective
• SBU auto adjustment was not done
correctly (☛ 3.13 Copy adjustment
printing/scanning – Standard white
density adjustment)
• SBU defective
• BiCU board defective
• Exposure lamp stabilizer defective

أولاً ادخل علي السيرفيس مود الخاص بالماكينة

ثم عمل ريسيت لكلا من عداد الحشر والمشاكل

والكود المختصر له SP7-807#-Execute

وعمل ريسيت لكود مشاكل السخان

والكود المختصر له هو SP5-810#-Execute

وسوف نكرر هذين الكودين بعد ذلك

وإذا ظل العطل كما هو

يجب عليك غلق الالة ثم فك

1- اغطية زجاجة الاسكنر الخاصة بالالة التي يتم وضع الورقة التي تريد تصويرها.
2- اخراج لوح الزجاج من موضعه

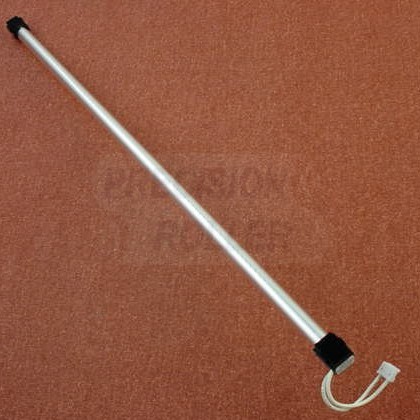

3- ثم تحريك العربه التي تثبت عليها مصباح المسح

http://www.precisionroller.com/img/A2933.jpg

4- تنظيف اللمبة جيداً بالقماش الابيض النظيف واتجاه التنظيف يكون في اتجاه واحد فقط.
5- تنظيف جميع العواكس والمرآيات واتجاه التنظيف أيضاً يكون في اتجاه واحد فقط.
6- تنظيف السنسور المسمي HP-Home Potion Sensor والتنظيف يكون بالنفخ بعيداً عن الآلة.
7- تنظيف الغطاء الموجود بالناحية اليسري بجانب الزجاجة التي توضع عليها الورق التي تريد تصويرها والتنظيف من الداخل يوجد شريط ابيض لابد ان يوجد بها وعدم اتساخه مطلقاً

printing/scanning – Standard white
density adjustment)

تنظيف تلك الجزء من أسفل اي الجزء الذي يركب بالالة فيوجد به الشريط الابيض الذي يختبر به قوة المصباح في بداية تشغيل الالة

http://www.precisionroller.com/hotli...g/A0249.th.jpg

لان هذا من احد تلك الاسباب
8- تنظبف دائرة SBU (Sensor Board Unit) بدون تحريكها أو فكها من الموضع المثبته به.

http://www.tradesupply.net/catalog/images/b0395130.JPG

9- التأكد من سلامة الدائرة فيما بعد BICU (BASE-ENGINE IMAGE CONTROL UNIT)

10- التأكد من سلامة الدائرة فيما بعد Exposure lamp stabilizer

http://thumbs2.ebaystatic.com/m/m3sc...kMuCbA/140.jpg

=================================================

كيفية الدخول علي سيرفيس الآلة

http://www.qariya.com/vb/showthread.php?t=56724

ثم افتح السيرفيس مود الخاص بالماكينة وعمل ريسيت لكلا من:-

Reset the SC (set SP5-810-1).

Reset the SC/Jam Reset Counter (set SP7-807-1)

ثم اغلق الالة واعد تشغيلها مرة أخرى من جديد

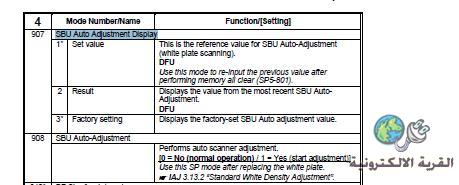

لضبط SBU auto adjustment

http://upload.qariya.info/images/qariya-22c316de10.jpg

يجب فتح السيرفيس مود الخاص بالالة من جديد

والكود المختصر له هو # SP4-908#-1 Execute

حتي تكتب لك علي الشاشة كلمة Action Complete

[mohamad fawzy]

أقسم بالله العظيم لا أجد كلمات تفى بحقك يا باشمهندس
سأجرب هذه الحلول وإن شاء الله يكون بها الحل
أدعو لحضرتك بالتوفيق والبركة وربنا يجزيك ألف خير

أسمى آيات الشكر والتقديـــــر

[mohamad fawzy]

اخى الكريم اعتذر عن الخطأ
الكود 194 بالفعل
لكن الموديل هو جستتنر 1312
هل اتبع نفس الخطوات السابقة بدون مشاكل
ممكن اطلب من حضرتك مانيوال سيرفيس 1312 لو متوفر ؟
وكل عام وحضرتك بخير

[TAMERCO]

اقتباس المشاركة الأصلية كتبت بواسطة mohamad fawzy اخى الكريم اعتذر عن الخطأ الكود 194 بالفعل لكن الموديل هو جستتنر 1312 هل اتبع نفس الخطوات السابقة بدون مشاكل ممكن اطلب من حضرتك مانيوال سيرفيس 1312 لو متوفر ؟ وكل عام وحضرتك بخير

نظف مريات الاله بقطعة قماش بيضاء ناعمة وافتح الالة سوف تعمل معاك بكفاءة

[Ghost 2003]

اقتباس المشاركة الأصلية كتبت بواسطة mohamad fawzy اخى الكريم اعتذر عن الخطأ الكود 194 بالفعل لكن الموديل هو جستتنر 1312 هل اتبع نفس الخطوات السابقة بدون مشاكل ممكن اطلب من حضرتك مانيوال سيرفيس 1312 لو متوفر ؟ وكل عام وحضرتك بخير

نعم اتبع نفس الخطوات السابقة بدون مشاكل

اما بخصوص طلبك الثاني وهو مانيوال سيرفيس 1312 ليس متوفر لدي . أرجوا طلبة من عضو آخر يوجد لدية.

هنا سيرفيس منوال الماكينة طراز Ricoh Aficio 1013, 1013f, 120, fx12

http://www.eserviceinfo.com/download...,120,fx12.html

وهنا كتاب البارتس كاتالوج للماكينة مقسم لعدة اجزاء طراز Ricoh aficio1013

http://www.eserviceinfo.com/download...ficio1013.html

والشكر لله عزوجل
