السلام عليكم ورحمة الله

كنت متردد في طرح الموضوع في هذا القسم او قسم الالكترونيات على العموم

استخدمت هذه الفكرة لعمل لوحة اعلانية مثل ( مفتوح ) او ( مغلق ) الوامضة في واجهه المحلات ولكني كتبت فيها اسم المتجر او المحل واريد التحكم في اطفاء وتشغيل الحروف وحسب برنامج البك 16f84a .
المشكلة uln2003 والذي كنت قد جربته سابقا في دوائر الستيبر موتور حيث انه لا يعمل بالصورة الطبيعية

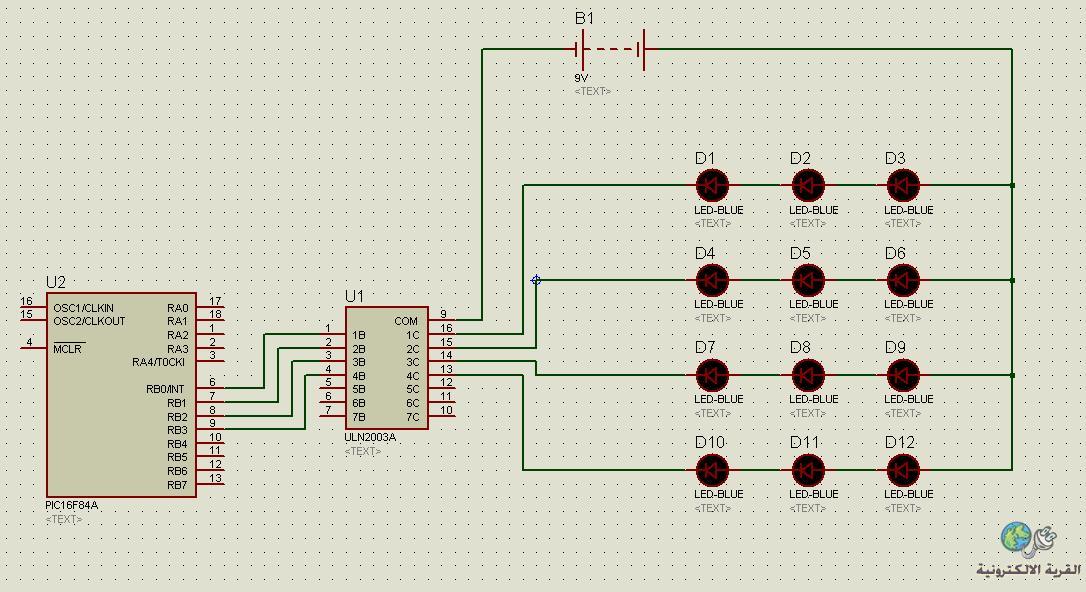

هذه الدائرة التي حاولت العمل من خلالها



اين المشكلة في هذه الدائرة يا اخوان

ملف المحاكاه بروتس
http://www.up-00.com/dld8X032478.rar.html

[charaf]

i think you mistake to put gnd of uln 2003

[haysem]

المشكله فى المصدر 9 فولت متوصل غلط مع uln 2003
وصل+ 9 فولت مع com بتاع uln 2003 و حط gnd للدائره
واعتقد ان وضعيه الليدات غلط
انت ذكرت انك تريد تصميم لوحه لعرض كلمه اذن فانت لازم تعمل ماتريكس لليدات

[charaf]

no the position of leds is ok dont change it
because uln is convert

[haysem]

http://digital-diy.com/Handy-Tips/ti...er-driver.html

[lahoioui]

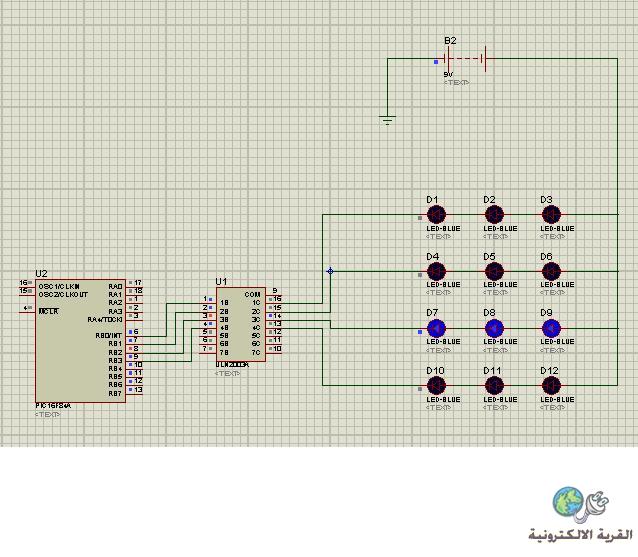

هكذا ------>

http://ifile.it/ytwxfej/New%20Folder.rar

لا تحتاج لربط common لأنها ديود وهي ذات فائدة في الملفات فقط مثل المحركات
أي هكذا . لا حظ أنك نسيت ربط أرضي battry مع الأرضي العام

[compiler_x]

اشكركم يا اخوان على ردودكم الطيبة واعتقد ان المشكلة هي كما قال اخي lahoioui لاني وصلت القطب الموجب للمحول مع المشترك كما كنت افعل عند استخدام المحرك الخطوي ، على العموم ساجرب الدائرة واخبركم النتيجة

[compiler_x]

اعتقد ان هناك بوادر خير في جوابك يا اخ lahoioui الليدات تعمل ولكن ليس العمل المرجو فتجد الضوء مرتفع ومنخفض عند اطفاء مجموعة وتشغيل اخرى لكل الليدات حتى في حالة عدم وجود اشارة على طرف ال uln2003 فقط عند اطفاء الكل يكون هناك اطفاء طبيعي اما اطفاء مجموعة وتشغيل مجموعة فان المجموعة الاولى يكون الضوء فيها خافت وليس هناك اطفاء تام ..

ارجوا اطلاعي على السبب ولكم مني دعوات التوفيق والنجاح
