[tito50]

السلام عليكم اهل القرية الكرام

انا الحمد لله اتممت مشرووع يقوم بعرض درجةالحرارة على شاشة LCD
ولكن باقى لى جزء صغير

وهو انى اريد ان ارسل هذه القراءات وعرضها على جهاز الكمبيوتر عن طريق بروتوكول
RS232 عن طريق Serial port وباستخدام خاصية UART الموجودة فى PIC

واتمنى ان تساعدونى فى اتمام هذا الجزء المتبقى ربنا يجازيكم كل خير

اريد ان اتعلم كيف ارسل بيانات من البيك ميكرو الى جهاز الكمبيوتر
وربنا يوفقكم ان شاء الله لما يحب ويرضى

هذا هو مشرووعى وكود البرمجة (Mikroc Pro) وملف المحاكاة

الملفات

[jimmy neutron]

تفضل يا أخي
http://www.mediafire.com/?sx7n3566bhx398z

[tito50]

السلام عليكم ورحمة الله وبركاته
اخى الحبيب"jimmy neutron" شكرا جزيلا وربنا ينفعك بعلمك ان شاء الله
وبارك الله فيك وفى علمك..
ولكن يا اخى الكريم
انا اردت ان استقبل البيانات المرسلة على الكمبيوتر على hyperterminal او
اى وسيلة اخرى لاستقبال البيانات وعرضها على الكمبيوتر
اتمنى ان تساعدنى اكثر
وجزاك الله خير

[jimmy neutron]

السلام عليكم
ياأخي أنا جربتها على hypertrminal
أولا يجب أن يكون لديك Virtual Serial Port Driver

[tito50]

السلام عليكم يا اخى
انا فعلا عندى "Virtual Serial Ports" لكن لا ادرى كيف اجعل "Hyperterminal "
يقرا القيم المستقبلة من "؛PIC"

ممكن تخبرنى ماذا اكتب فى "hyperterminal" وماهى الاعدادات المطلوووبة لذلك وربنا يجازيك كل خير

[jimmy neutron]

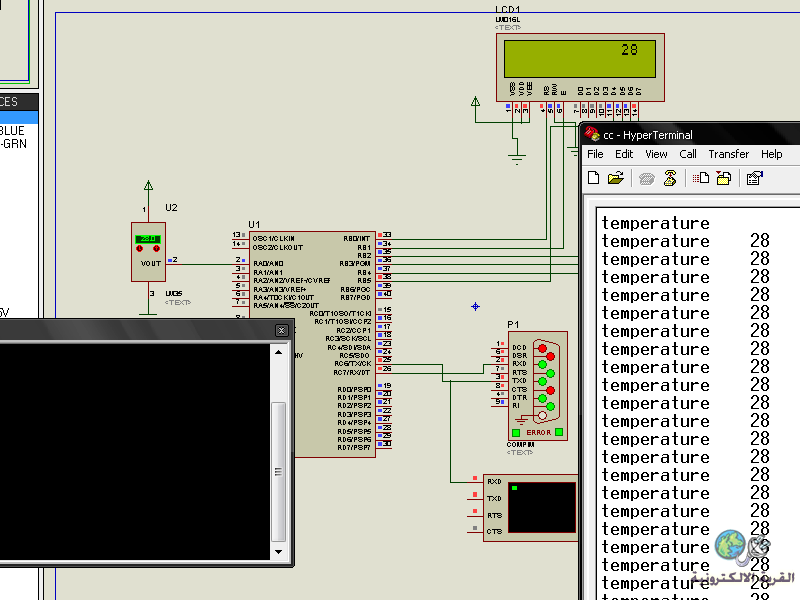

تتبع الصور معي

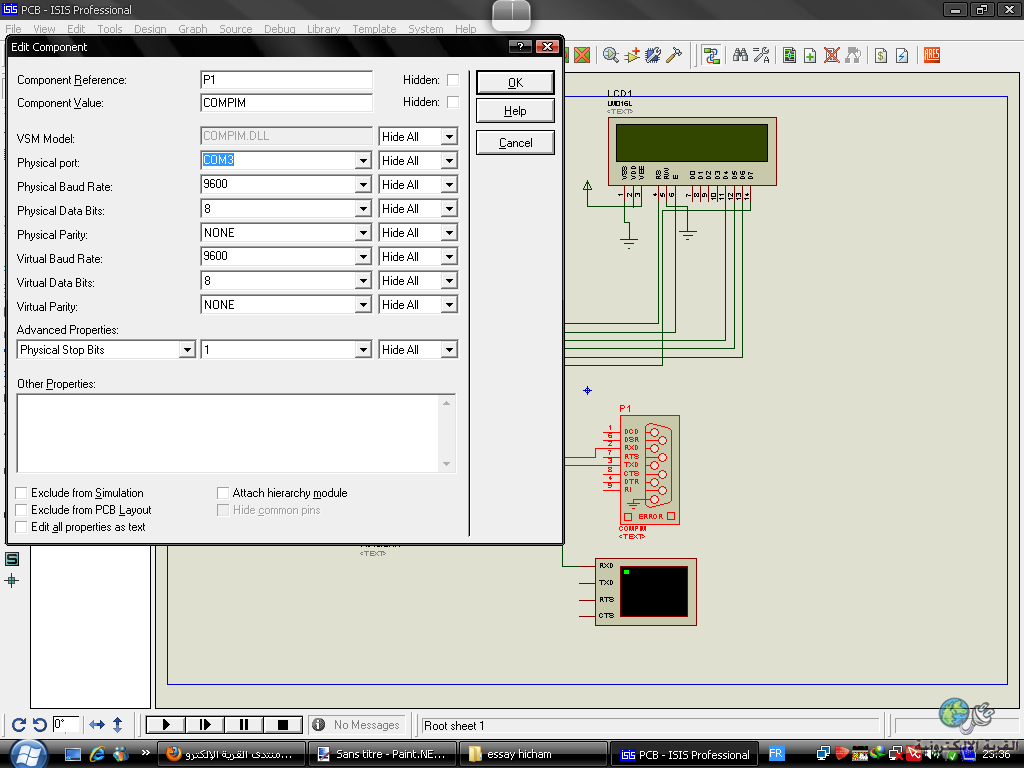

في ملف البروتس ضع الcom3

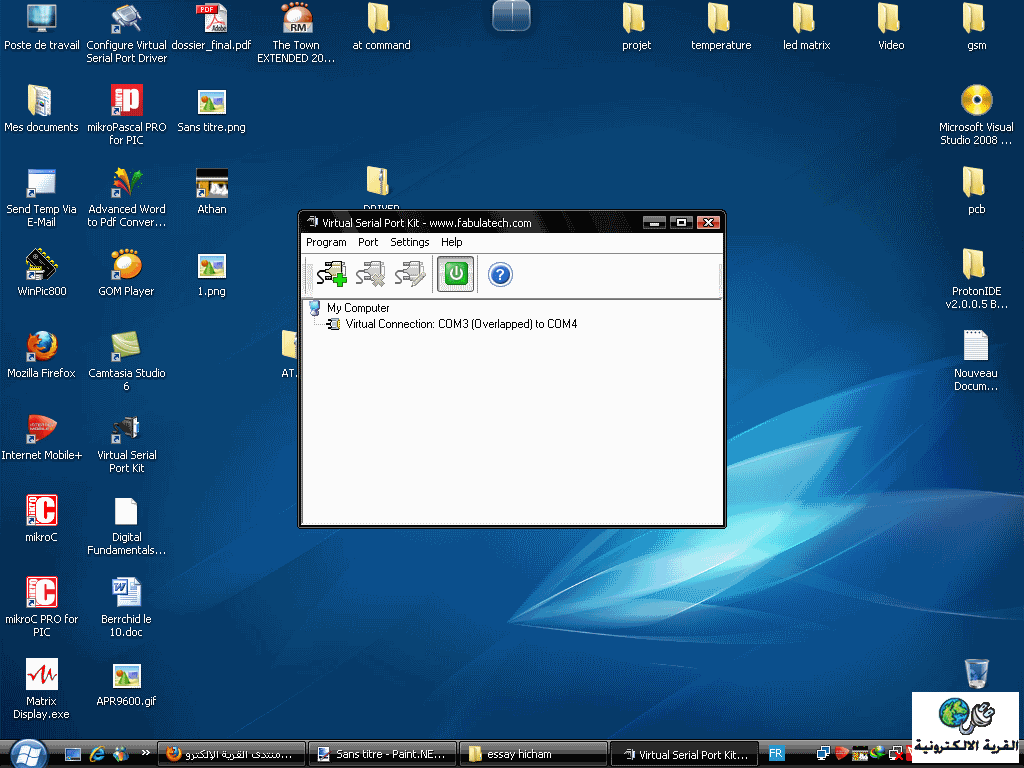

تم إربط بين com3 et com4

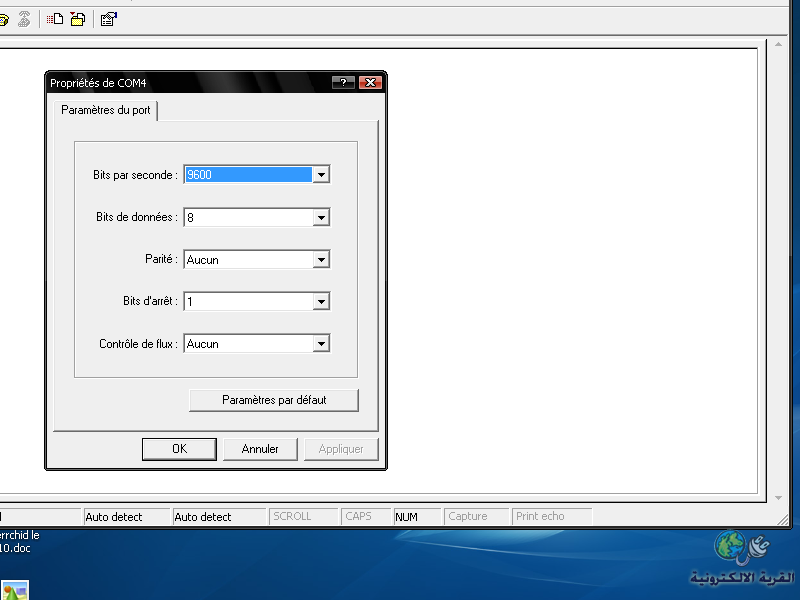

تم في hyperterminal هكدا

[tito50]

السلام عليكم اخى وحبيبى فى الله "jimmy neutron"
جزاك الله كل خير على المساعدة وربنا ينفعك بعلمك ان شاء الله
انا تتبعت تعليماتك والحمد لله المشروووع اشتغل تمام الحمد لله بفضل الله ثم بفضل توجيهاتك ربنا يبارك فيك وفى علمك
اخوووووك تيتو 50

[jimmy neutron]

السلام عليكم اخى وحبيبى فى الله جزاك الله خيرا ونفع بك إني إنشاء الله في الخدمة لتكملة مشروعك
