شاشة476-6543 IBM بس قديمه شويه السوكيت بتاعها اتقطع
الوان الاطراف هي
احمر اساسي
اخضر اساسي
ازرق اساسي

اسود
رمادي
احمر
برتقالي
ابيض
اصفر
ارضي

وفتحت الشاشة لقيت
1- ازرق اساسي
2- ارضي الازرق
3- اخضر اساسي
4- ارضي الاخضر
5- احمر اساسي
6- ارضي الأحمر
7- G1 متصل بالطرف الاصفر
8- 6.3V متصل بالأبيض
9- 12V متصل بالبرتقالي
10- FBP متصل بالأحمر الرفيع
11- متصل بالرمادي
12- 70V متصل بالأسود

ياريت حد يقولي الترتيب ع السوكيت 15 بنه
انا دورت في قسم انواع الكابلات ملقيتش نوع الشاشة دي
وجربت الكابل الصيني ووصلت الطرفين 13 و 14 بالأبيض والأسود بردو مشتغلتش
ياريت يا جماعه اي متخصص يرد عليا يقول ترتيب البنات بتوع السوكيت

[إبراهيم جاد]

اقتباس المشاركة الأصلية كتبت بواسطة hossam eldein شاشة476-6543 IBM بس قديمه شويه السوكيت بتاعها اتقطع الوان الاطراف هي احمر اساسي اخضر اساسي ازرق اساسي اسود رمادي احمر برتقالي ابيض اصفر ارضي وفتحت الشاشة لقيت 1- ازرق اساسي 2- ارضي الازرق 3- اخضر اساسي 4- ارضي الاخضر 5- احمر اساسي 6- ارضي الأحمر 7- G1 متصل بالطرف الاصفر 8- 6.3V متصل بالأبيض 9- 12V متصل بالبرتقالي 10- FBP متصل بالأحمر الرفيع 11- متصل بالرمادي 12- 70V متصل بالأسود ياريت حد يقولي الترتيب ع السوكيت 15 بنه انا دورت في قسم انواع الكابلات ملقيتش نوع الشاشة دي وجربت الكابل الصيني ووصلت الطرفين 13 و 14 بالأبيض والأسود بردو مشتغلتش ياريت يا جماعه اي متخصص يرد عليا يقول ترتيب البنات بتوع السوكيت

بسم الله الرحمن الرحيم
أخى العزيز
هل هذه الفولتيات التى ذكرتها تمت قياسها من على الاسلاك
التى نلحمها بالسوكت
وتابع معنا

[hossam eldein]

لالا
دا الكلام الي مكتوب على شاسيه الشاشه لكل طرف
الاطراف في الشاسيه عباره عن سوكيت مرتب من 1 الى 12 طرف
ومكتوب تحت كل طرف القيم والرموز الي كتبتها فوق




ياريت يكون في حل

[mohamed-elc]

اقتباس المشاركة الأصلية كتبت بواسطة hossam eldein لالا دا الكلام الي مكتوب على شاسيه الشاشه لكل طرف الاطراف في الشاسيه عباره عن سوكيت مرتب من 1 الى 12 طرف ومكتوب تحت كل طرف القيم والرموز الي كتبتها فوق ياريت يكون في حل

السلام عليكم ورحمة الله وبركاته
اخى الفاضل
تاكد من ان الاطراف التى ذكرتها كلها لكابل الشاشة
فمن الواضح انك خلط ما بين اطراف كابل الشاشة واطراف
التغذيه الخارجة من الشاسية الى كارتة سوكيت الشاشة
فتأنى وتدقق فيما ذكرت وحتى نسهل عليك الموضوع
تابع هذه المشاركة
http://www.qariya.com/vb/showpost.ph...54&postcount=4

[hossam eldein]

لا طبعا ازاي دا

انا صورت الكابل افضل من الكلام

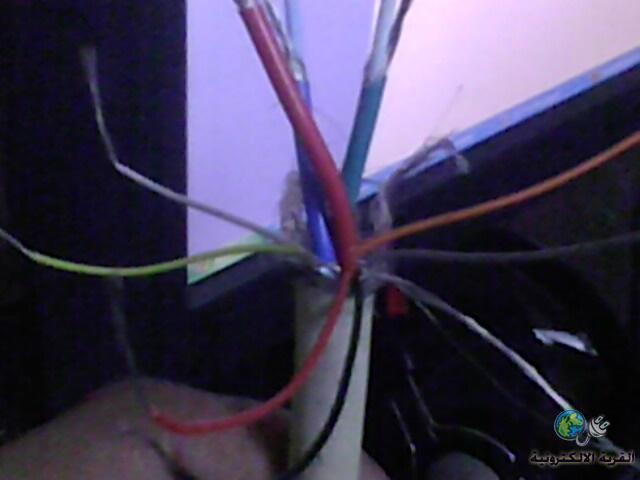

دي صورة اطراف كابل الشاشة المقطوع
http://upload.qariya.info/images/qariya-6fdb949f8c.jpg

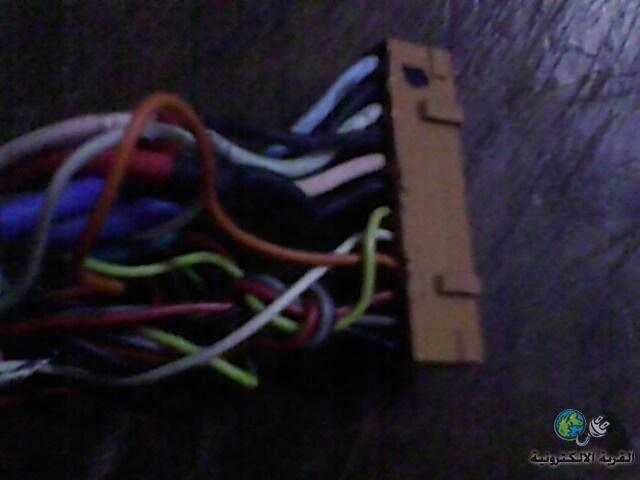

ودي صورة سوكيت الكابل الداخلي للكابل
http://upload.qariya.info/images/qariya-e93adb9bd8.jpg

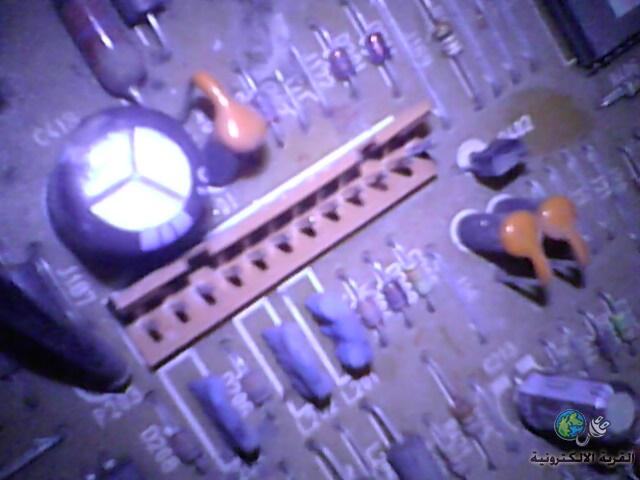

ودي صورة بيت سوكيت الكابل في الشاسيه
http://upload.qariya.info/images/qariya-2ffd5e63c2.jpg

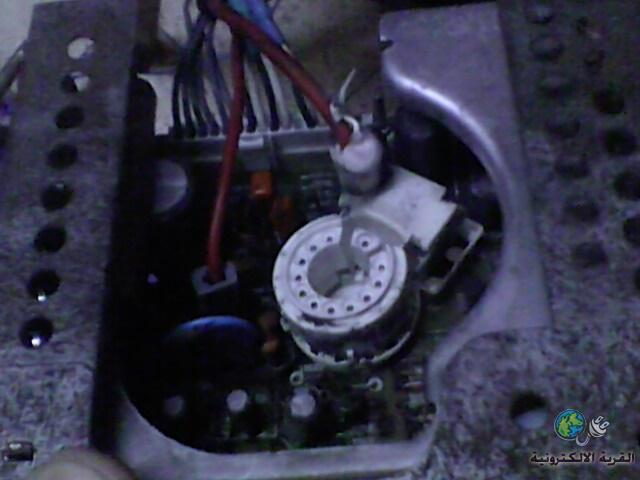

وادي كمان سوكيت انبوبة المدفع الالكتروني للشاشة

http://upload.qariya.info/images/qariya-3f44e7ec4d.jpg

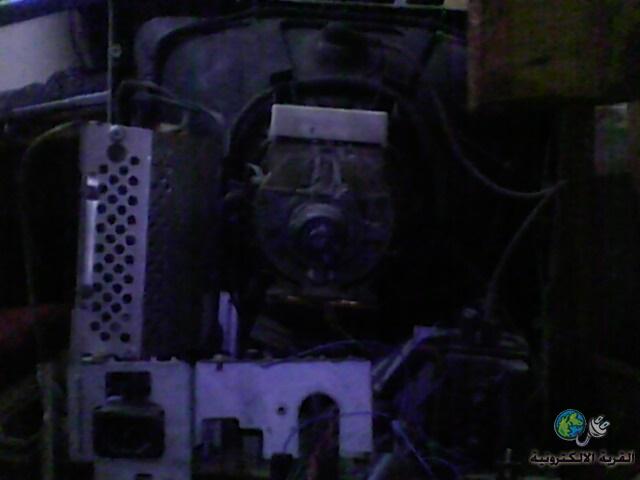

واادي كمان صورة الشاشة

http://upload.qariya.info/images/qariya-fb0df61f1f.jpg

مع العلم ان الشاشة كانت شغاله بس الكابل اتقطع وجيت عشان افك السوكيت الخارجي واعرف الالوان ومكانها اتقطعت وانا بفكه

وقرأت موضوعك اخي وعملت التوصيل بردو يديني استاند باى مفيش بيانات واصله

ياريت حل

[إبراهيم جاد]

[QUOTE=hossam eldein;479728]شاشة476-6543 IBM بس قديمه شويه السوكيت بتاعها اتقطع
الوان الاطراف هي
احمر اساسي
اخضر اساسي
ازرق اساسي

اسود
رمادي
احمر
برتقالي
ابيض
اصفر
ارضي

ياريت حد يقولي الترتيب ع السوكيت 15 بنه
انا دورت في قسم انواع الكابلات ملقيتش نوع الشاشة دي
وجربت الكابل الصيني ووصلت الطرفين 13 و 14 بالأبيض والأسود بردو مشتغلتش
ياريت يا جماعه اي متخصص يرد عليا يقول ترتيب البنات بتوع السوكيت[/QUOTE

بسم الله الرحمن الرحيم
أخى العزيز
كلنا هنا نساهم بما نملك من معلومه
وتأكد بأن عدم مشاركه الاعضاء ليس تقصيرا وإنما المعلومه التى تريدها ليست لديهم
وكلنا نكتب المحاولات التى نستخدمها فى مثل الحاله التى معك
أخى
بما أن الشاشه كانت شغاله كما تقول فليس من الداعى فتح الشاشه من الداخل ونجعل جميع محاولاتنا فى ترتيب السوكت

وصل البنات للسوكت 5و10 بالارضى
ووصل 6و7و8 بسلكه واحده وإلحمها مع أرضى الالوان وشيلد الكابل الاساسى
ووصل إشارات الالوان على 1و2و3

وإبدا فى المحاولات مع باقى الالوان
مثال ثبت الابيض على البن 13 وجرب بالتلامس أثناء توصيل الشاشه بالجهاز والجهاز شغال باقى الاطراف على البن 14

فإذا لم تنجح التجربه جرب بتثبيت الاصفر على 13 وجرب بباقى الالوان على الطرف 14
وننتظر نتيجة المحاولات

ونتابع معك جميعا ان شاء الله
