[صقر الشارع]

السلام عليكم
بحكم شغلي في صيانة الاجهزة المكتبية غالبا ما تواجهني مشكلى السيرفس الكود 401 في اجهزة الخرائط 2400 وعندما تاكدت من العطل وجد ان الذي يسبب هذا الكود هو حساس اسمه id senser بسس ما اعرفهة شنو شغلة بالتفصيل وليش دائكا يعطل فممن اللي عندة معلرفة يشرحنة على الي سنسر والسلام عليكم

[Ghost 2003]

بسم الله الرحمن الرحيم

اخي العزيز الغالي

تحية طيبة أما بعد

ما هو اسم ID Sensor هو يعني Image Density Sensor

وهو يحس بنسبة الحبر المتواجده علي الدرام



وظيفة عمله

تنقسم لنوعان هما:-

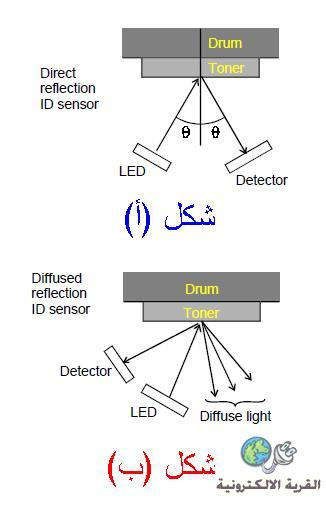

النوع الأول الذي يستخدم في آلالات التصوير ذات اللون الابيض والاسود الشكل الأول شكل ( أ ) والمسمي لها Multifunction B&W

يتكون الرسم من الدرام Drum و حبر Toner ومصدر ضوئي (يسمي بـ الباعث) وهو LED ومستقبل للأشعة المنعكسة من المصدر الضوئي وهو Detector

النوع الثاني الذي يستخدم في آلالات التصوير ذات الألوان المتعددة الشكل الثاني شكل ( ب ) والمسمي لها Multifunction Color

يتكون الرسم من الدرام Drum و حبر Toner ومصدر ضوئي (يسمي بـ الباعث) وهو LED ومستقبل للأشعة المنعكسة من المصدر الضوئي وهو Detector ويضاف لهذا كله Diffuse Light وهي الاشعة المتشتته أي التي لا تعود.

طريقة عمله

الـ ID Sensor يقيس كمية الحبر علي الدرام . ويخرج ضوء من المصدر الضوئي وهو LED علي الصورة علي الدرام إذا انعكست هذه الاشعة المتواجدة علي الدرام بكمية كبيرةوقوية علي الباعث Detector يكون الحبر جيد جداً والعكس صحيح.

تجد كل ما تريده بصفحة رقم 23 بهذا الكتاب ولكن باللغة الانجليزية في هذا الكتاب واسمه باللغة العربية هو كتاب المكونات الأساسية أما اسمه الأصلي هو Standard Components

يوجد الكتاب فقط علي هذا العنوان

http://www.4shared.com/get/bLX18LqD/...omponents.html

أما باقي المكتبة النادرة والهاملة لك ولجميع الفنيين والمختصيين والمهندسين في هذا الميدان اسم المكتبة ( مكتبة هامة وشاملة )

http://www.qariya.com/vb/showthread.php?t=51475

[Ghost 2003]

الصورة التوضيحية التي لم تعرض وقت المشاركة بسبب عيب بالمنتدي آن ذاك.

[صقر الشارع]

والله يا اخي نا اعرف اشلون اشكرك على هذا الشرح الرائع

بس سؤال اخي العزيز هو عندي مشكلة في جهاز ريكو خرائط A0 المشكلة هي الورقة ايذب حبر اهواي ونظفت المسكرة كالت التنظيف والسلندر ولا زالت المشكلة قائمة ممكن ساعدني

[Ghost 2003]

اشكرك يا اخي العزيز

ولكن انني نفسي اتمكن واساعدك في حل مشكلتك ولكني لم يسبق لي التعامل مع اجهزة الخرائط التي تسمي بالـ Plotter وثاني امر وهو انني لم استطع استيعاب كل كلامك ولكن يمكن الاستفادة من هذه المكتبة الهامة جداً جداً

أما باقي المكتبة النادرة والهاملة لك ولجميع الفنيين والمختصيين والمهندسين في هذا الميدان اسم المكتبة ( مكتبة هامة وشاملة )

http://www.qariya.com/vb/showthread.php?t=51475


واخص بالذكر الكتب (باللغة الانجليزية)


كتاب حل المشاكل الأساسية لآلات التصوير Basic Troubleshooting of copy machine

لتحميل

http://www.qariya.com/modules.php?na...getit&lid=3156


وكتاب حل المشاكل الأساسية لآلات التصوير Basic Troubleshooting of copy machine

لتحميل

http://www.qariya.com/modules.php?na...getit&lid=3156


كتاب التعامل مع الورق لآلات التصوير Handling Paper of copy machine

لتحميل

http://www.qariya.com/modules.php?na...getit&lid=3158

[Ghost 2003]

اقتباس المشاركة الأصلية كتبت بواسطة صقر الشارع السلام عليكم بحكم شغلي في صيانة الاجهزة المكتبية غالبا ما تواجهني مشكلى السيرفس الكود 401 في اجهزة الخرائط 2400 وعندما تاكدت من العطل وجد ان الذي يسبب هذا الكود هو حساس اسمه id senser بسس ما اعرفهة شنو شغلة بالتفصيل وليش دائكا يعطل فممن اللي عندة معلرفة يشرحنة على الي سنسر والسلام عليكم

تفضل

http://impfot.w-shop.com.ar/cuentas/...OH_MPW2400.pdf
