استفسار عن شرح دائرة ارجو الدخول و الرد

[eslam201033]

[/URL]

انا عايز نوع IC الى فى الدائرة دى و الاطراف الى مش موجود مش متوصلة
و هل ينفع اضاعف عدد الليدات ولا ما ينفعش


وشكرا

[فيصل72]

السلام عليكم
يمكنك استخدام HD74HC4022 .
ويمكنك زيادة عدد الليدات على المخارج شرط الا يتعدى التيار 50 ميللي امبير
وطبعا يجب تغيير قيمة المقاومة R3 .
ويجب توصيل الأطراف 8 بالأرضي و16 بجهد التغذية وهي لا تظهر بالبروتوس.

[eslam201033]

شكرا وجزاك اللة كل خير
بس ممكن تحسبى التيار هيكون 50 ميللى ولا هيكون كام
قيمة المقاومة r3هتكون كام لانى عضو مبتدى و ما عرفش القاونين
و شكرا

[ماجد عباس محمد]

نوع هذه الأى سى CMOS و ارقامها مكتوبة على الدائرة واحدة 4017 وهى عداد له 10 مخارج والثانية 40106 و هى عاكس من نوع خاص
ادرس الدوائر المتكاملة لتعرف عن الأطراف الغير متصلة و عادة تكون أكبر رقم متصل بموجب البطارية و نصفه متصل بالأرضى (سالب البطارية) ففى الأولى 16 بالموجب و نصفها 8 بالأرضى وهكذا فى الأخرى ذات 14 طرف

لزيادة العدد طريقتين الأولى نجعل كل واحد 2 على التوالى فقط نقلل المقاومة R2 اما لجعلها تنور بالتتالى فيجب إضافة 4017 اخرى

[eslam201033]

شكرا ي باشمهندس ماجد
بس ممكن تريم الدائرة و ترفعها فى رد علشان افهم اكتر

[ماجد عباس محمد]

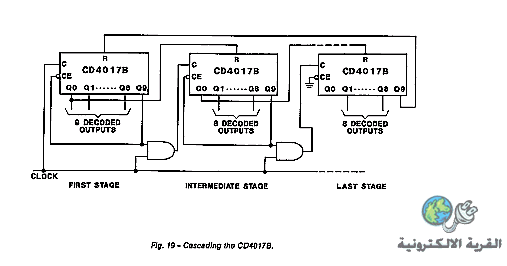

سبق أن وضعت هنا عديد من هذه الدوائر وهذه من Data sheet

[eslam201033]

شكرا يا باشمهندس ماجد
