التحكم بمخرجين عن طريق الأشعة تحث الحمراء

[اكزي]

السلام عليكم

أقدم لكم موضوع عن التحكم بقناتين يعني مخرجين بالأشعة تحث الحمراء

أرجو أن ينال اعجابكم

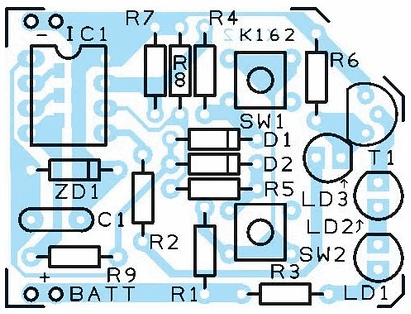

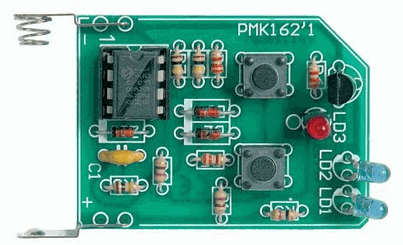

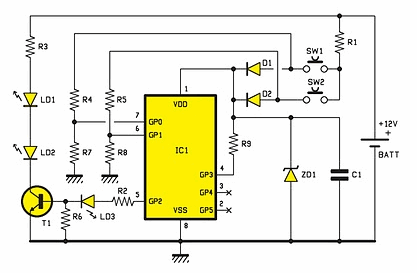

المرسل

Liste des composants de l'émetteur
R1 .... 470
R2 .... 470
R3 .... 47
R4 .... 33 k
R5 .... 33 k
R6 .... 33 k
R7 .... 100 k
R8 .... 100 k
R9 .... 100 k
C1 .... 100 nF multicouche
IC1 ... PIC12F629-EV162
D1 .... 1N4148
D2 .... 1N4148
ZD1 ... zener 5,1 V 1/2 W
LD1 ... LED IR (L-934F3BT)
LD2 ... LED IR (L-934F3BT)
LD3 ... LED 3 mm rouge
T1 .... BC639
SW1 ... micropoussoir
SW2 ... micropoussoir

Divers :
1 support 2 x 4
1 paire de contacts pour pile
1 boîtier plastique porte-clés

[اكزي]

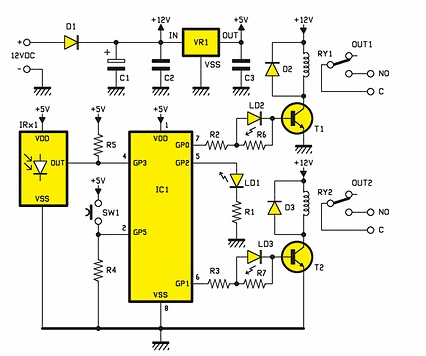

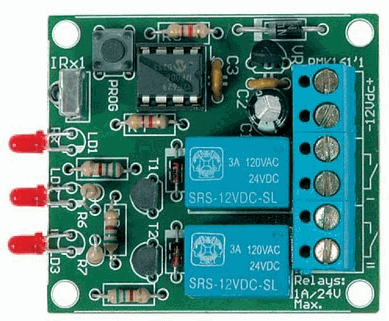

المستقبل








Liste des composants du récepteur
R1 .... 560
R2 .... 560
R3 .... 560
R4 .... 47 k
R5 .... 47 k
R6 .... 47 k
R7 .... 47 k
C1 .... 100 μF 25 V électrolytique
C2 .... 100 nF multicouche
C3 .... 100 nF multicouche
IC1 ... PIC12F629-EV161
VR1 ... 7805
D1 .... 1N4007
D2 .... 1N4148
D3 .... 1N4148
LD1 ... LED 3 mm rouge
LD2 ... LED 3 mm rouge
LD3 ... LED 3 mm rouge
T1 .... BC547
T2 .... BC547
IRx1 .. IR38DM
SW1 ... micropoussoir
RY1 ... relais 12 Vcc miniature
RY2 ... relais 12 Vcc miniature
Toutes les résistances sont des 1/4 W 5 %

Divers :
1 support 2 x 4
3 borniers à 2 pôles

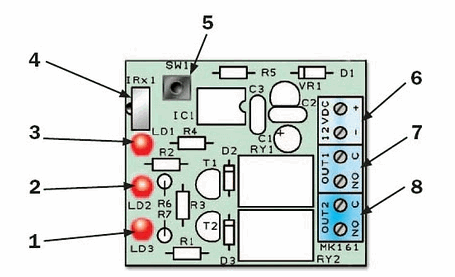

1) LED de signalisation sortie 2.
2) LED de signalisation sortie 1.
3) LED de signalisation porteuse IR.
4) Module récepteur infrarouge IR38DM.
5) Poussoir de programmation.
6) Bornier d’alimentation.
7) Bornier sortie canal 1.
8) Bornier sortie canal 2.

................

أرجو أن ينال اعجابكم

[زكي شاكر]

السلام عليكم أخي إكزي ..
شكرا على الدوائر الجميلة
لكن ملفات البرمجة ؟
تحياتي

[اكزي]

المشاركة الأصلية كتبت بواسطة زكي شاكر

السلام عليكم أخي إكزي ..

المشاركة الأصلية كتبت بواسطة زكي شاكر

شكرا على الدوائر الجميلة
لكن ملفات البرمجة ؟
تحياتي

............................

تحياتي لمشرفنا الكريم على الرد وبارك الله فيك

أما عن ملفات البرمجة

فلا تحتاج الى ملفات البرمجة تطبق الدائرة بنفس برمجة الايسيات المصنعة من الشركة ومدى الارسال 15 متر

وشكرا على المرور
